什么是供暖系统图

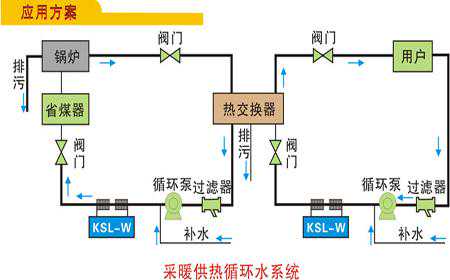

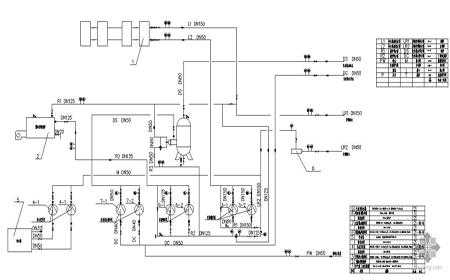

采暖系统图，有的文献称为采暖系统轴侧图，主要表达采暖系统中的管道、设备的连接关系、规格与数量。不表达建筑内容。内容应包括：⑴采暖系统中的所有管道、管道附件、设备都要绘制出来。⑵标明管道规格、水平管道标高，坡向与坡度。⑶散热设备的规格、数量、标高，散热设备与管道的连接方式。⑷系统中的膨胀水箱、集气罐等与系统的连接方式。
供暖系统图包括哪些部分
常见的大部分采暖系统中供暖系统施工主要分为：供暖系统平面图、系统轴测图、详图和设计、施工说明四个方面。
供暖系统图怎么识图

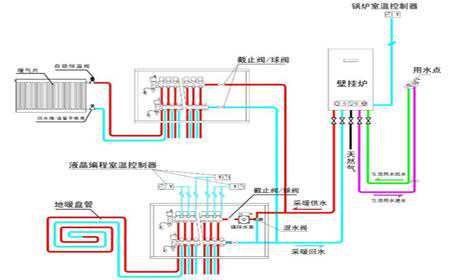

1、先看平面布置，再看流程图(能显示立面)。如果算量，阀门等必须按流程图计算。看图的时候，先找管道入口，从头往下缕一直到末端。
2、图纸标注有标高，图号，管道代号，系统图必须要结合平面供暖图，把以上管道代号对应起来。
3、线条为管道，小方形为图例散热器，散热器旁边有个小图例为阀门，Rg为热水进路，Rh为热水回路，DN是管道的直径管道型号，圆圈内为散热器的编号;
供暖系统平面图分为3个部分
它是利用正投影原理，采用水平全剖的方法，面布置，应连同房屋平面图一起回出。内容包括：
1、标准层平面：
应表明立管位置及立管编号装方式。
2、
：
除了有与标准层平面团相同的内容外，还应表明总立管、水平干管的位置、走向、立管编号、干管坡度及干管上阀门、固定支架的安装位置与型号;膨胀水箱、集气昭等设备的位置、型号及其与管道的连接情况。
3、底层平面图：
除了有与标准层平面团相同的内容外，还应表明引人口的位置，回水总管的走向、位置及采用的标准图号(或详固号)，回水干管的位置，室内管沟括过门地沟)的位置和主要尺寸，活动盖板和管道支架的设置位置。

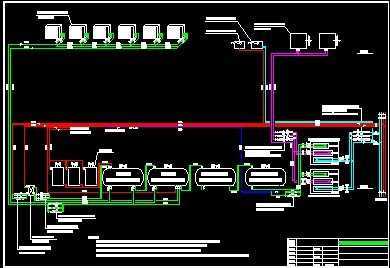

供暖系统轴测图
又称系统固，是表示采暖系统的空间布置情况，暖气片与管道的空间连接形式，设备、管道附件等空间关系的立体图。标有立管编号、管道标高、各管段管径，水平干管的坡度，散热器的片数(或长度)及集气罐、膨胀水箱、阀件的位置、型号规格等。可了解供暖系统的全貌。比例与平面团相同。
供暖系统详图
表示采暖系统节点与设备的详细构造及安装尺寸要求。平面团和系统图中表示不清，又无法用文字说明的地方，如热力引人口、膨胀水箱的构造和配管、管沟断面、保温结构等可用详图表示。详图常用的比例是(1：10)一(1：50)。
如果选用的是国家标准图集，可给出标淮图号，由施工人员在有关标准图集中查询。
设计、施工说明
说明设计图纸无法表达的问题，如热源情况、采暖设计热负荷、设计意图及系统形式，进出口压力差，暖气片的种类、形式及安装要求，管道的敷设方式、防腐保温、水压试验要求，施工中需参照的有关专业施工图号成采用的标准图号等。
供暖系统图怎么画：
1、计算不同直径的钢管长度(连接方式)
2、钢管的除锈刷漆
3、散热器的型号和数量
4、管线上不同型号阀门的数量
