经常国外出差、出过旅游的朋友可能会有这样的经验，那就是除了常规的充电配件之外，还必须带一个转换插头，不然很有可能就会因为插脚规格不统一导致设备无法充电。而如果单独购买转换插头的话又存在收纳不便的问题，很容易被遗漏成为一次性用品，造成不必要的浪费。
知名3C数码配件品牌Baseus倍思推出了一款集成USBPD双口充电器与多国转换插脚的充电配件，既可以单独使用也可以配套使用，完美的解决了出国旅游的充电难题。下面小编要为大家带来的就是这款产品的拆解。
一、倍思USB旅行适配器外观

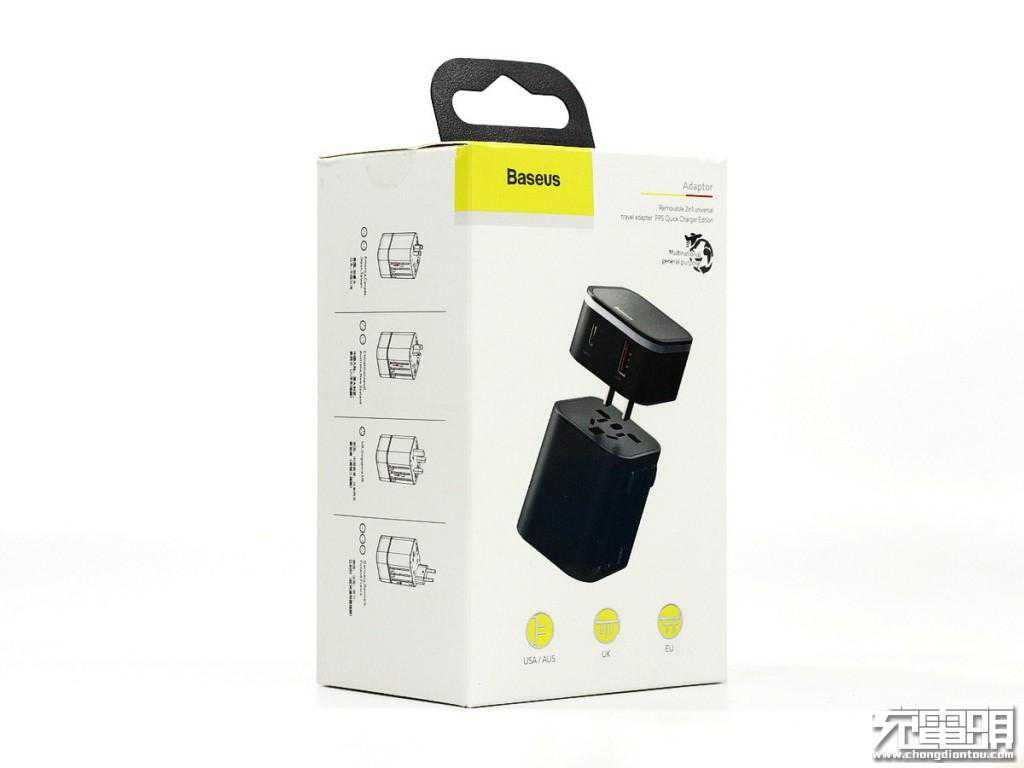

外观部分正面印有Basesu的logo以及产品的照片，下面还有支持不同的标准带的插头标识。

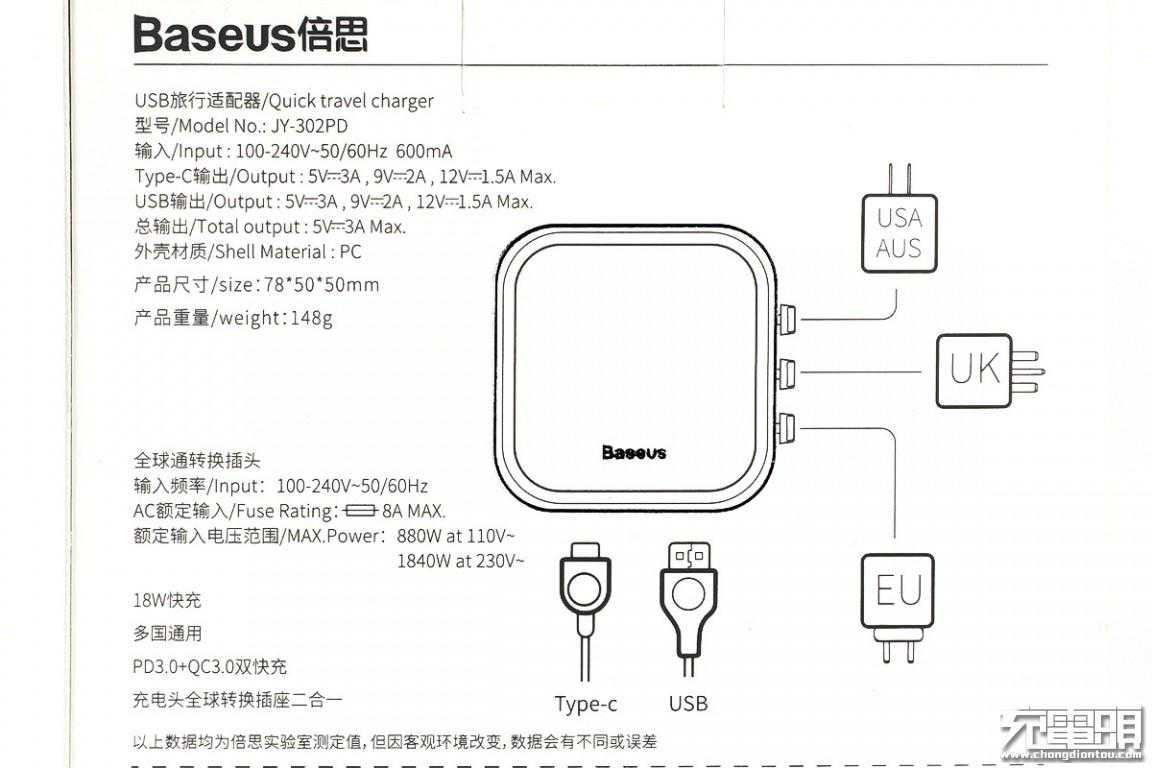

从盒子背面我们可以看到这款二合一全球通充电器由深圳市时商创展科技有限公司推出，型号为JY-302PD，尺寸为78*50*50mm，重148g。输入为100-240V~50/60Hz600mA，Type-C和USB-A口的输入均为5V/3A、9V/2A、12V/1.5A。

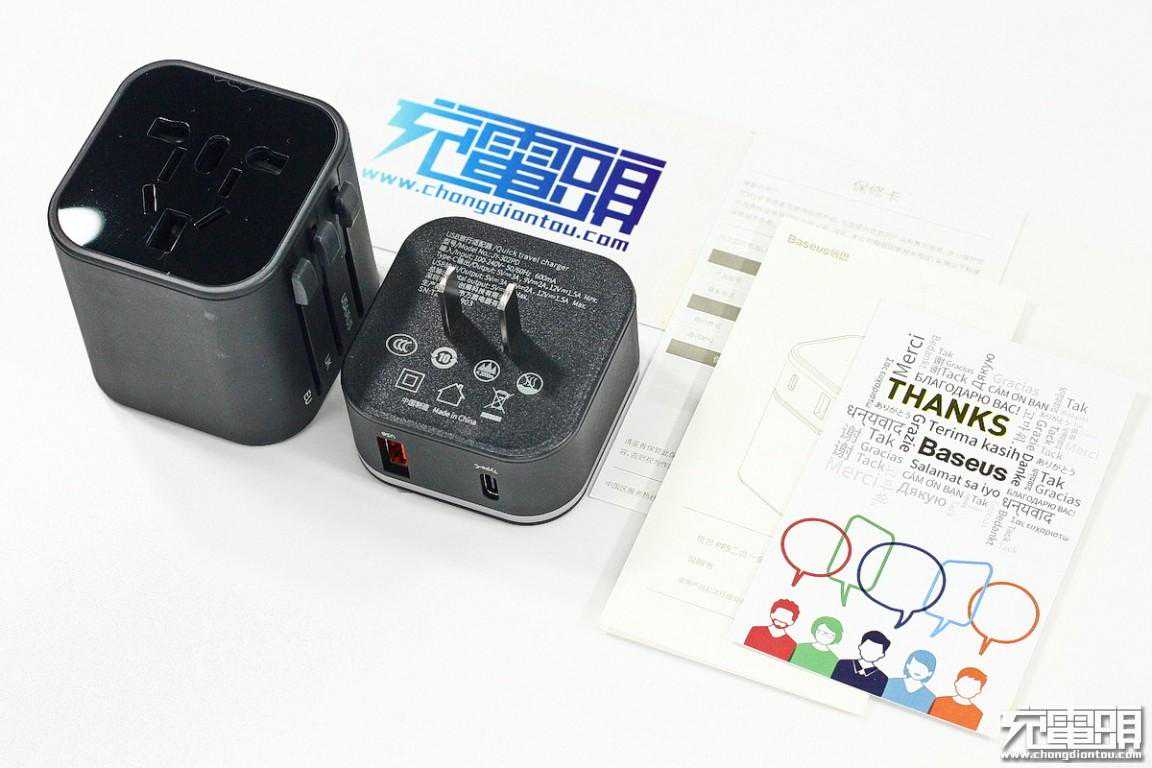

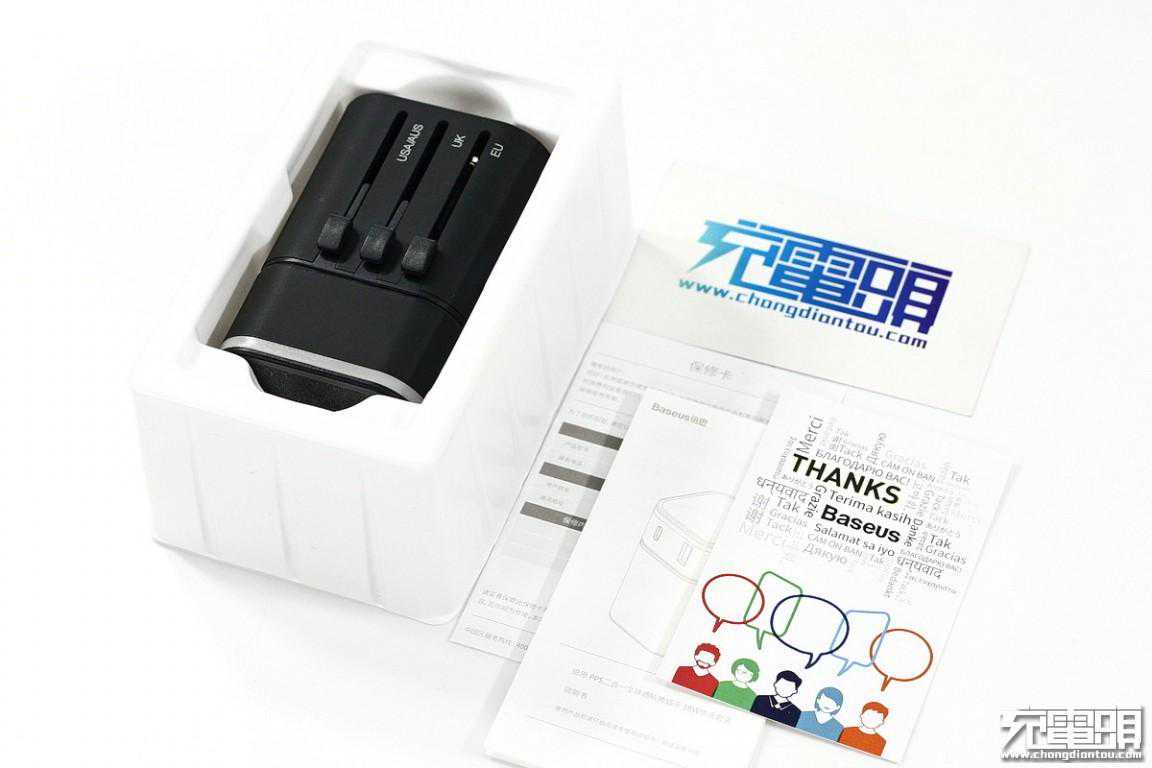

看完盒子标注的信息之后，我们开始正式开箱，打开包装盒后，可以看到了充电器一个，一份说明书和一张印有“THANKS’’字样的小卡片。

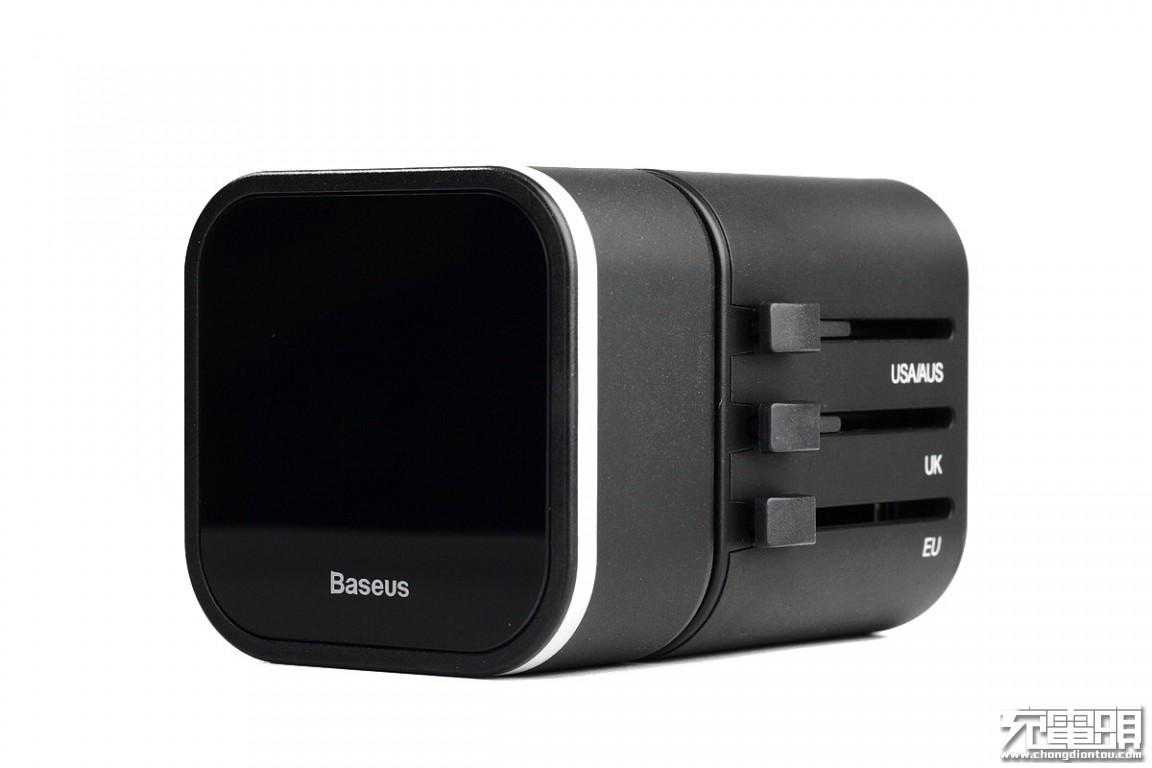

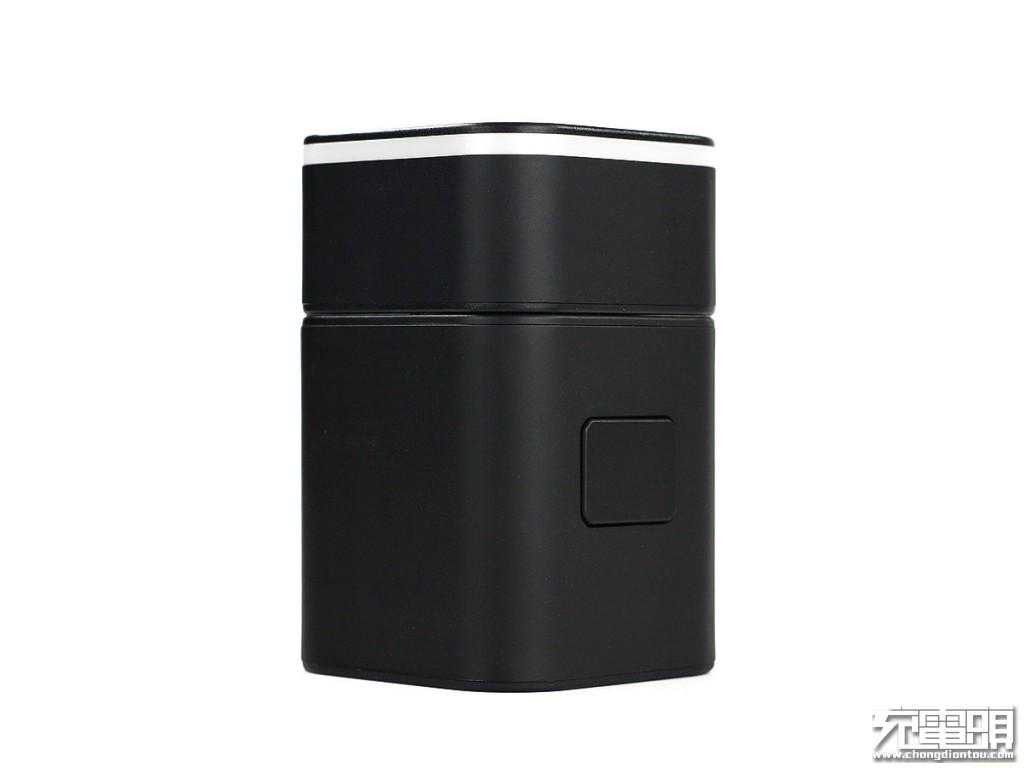

这款Baseus二合一全球通充电器外壳为黑色PC，外壳进行了哑光处理，摸起来手感很好，产品分为两个部分，主体部分是带有一个USB-A口和一个USB-C口的充电器，另一个则是一个多国的转换器。
插上之后，可以看到有三个可滑动的不同国家标准的插头。
背部是一个方形按钮，按动按钮才能收回已经划出的插头。

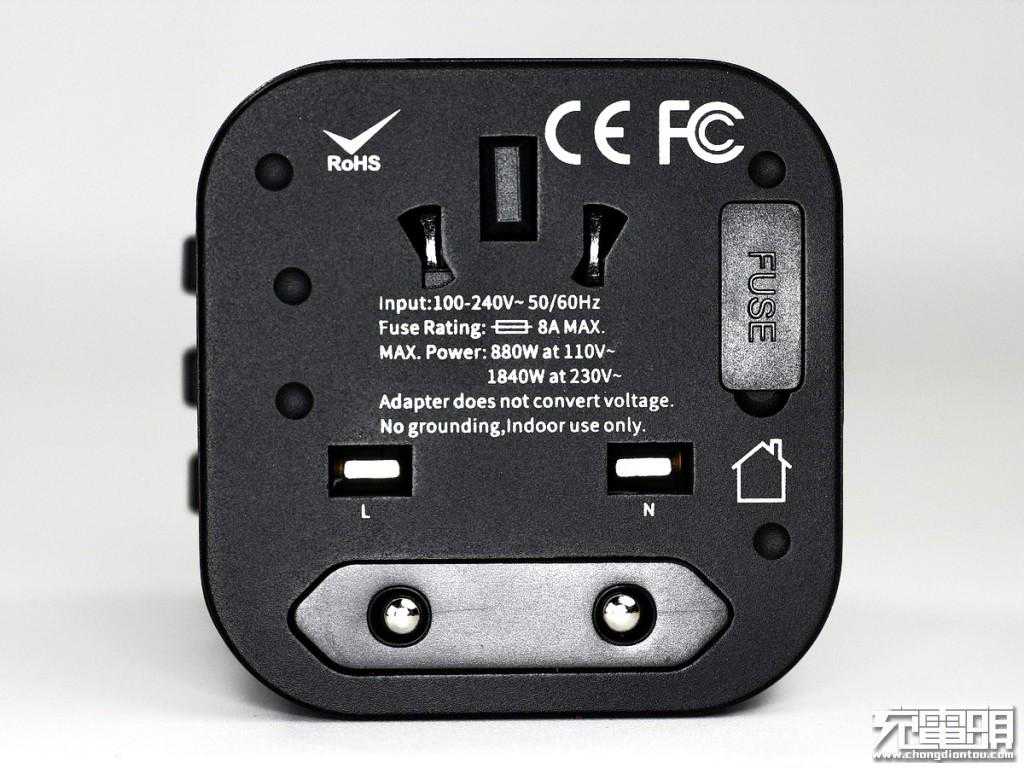

底部可以看到7个插孔，和一个隐藏式8A的保险丝。

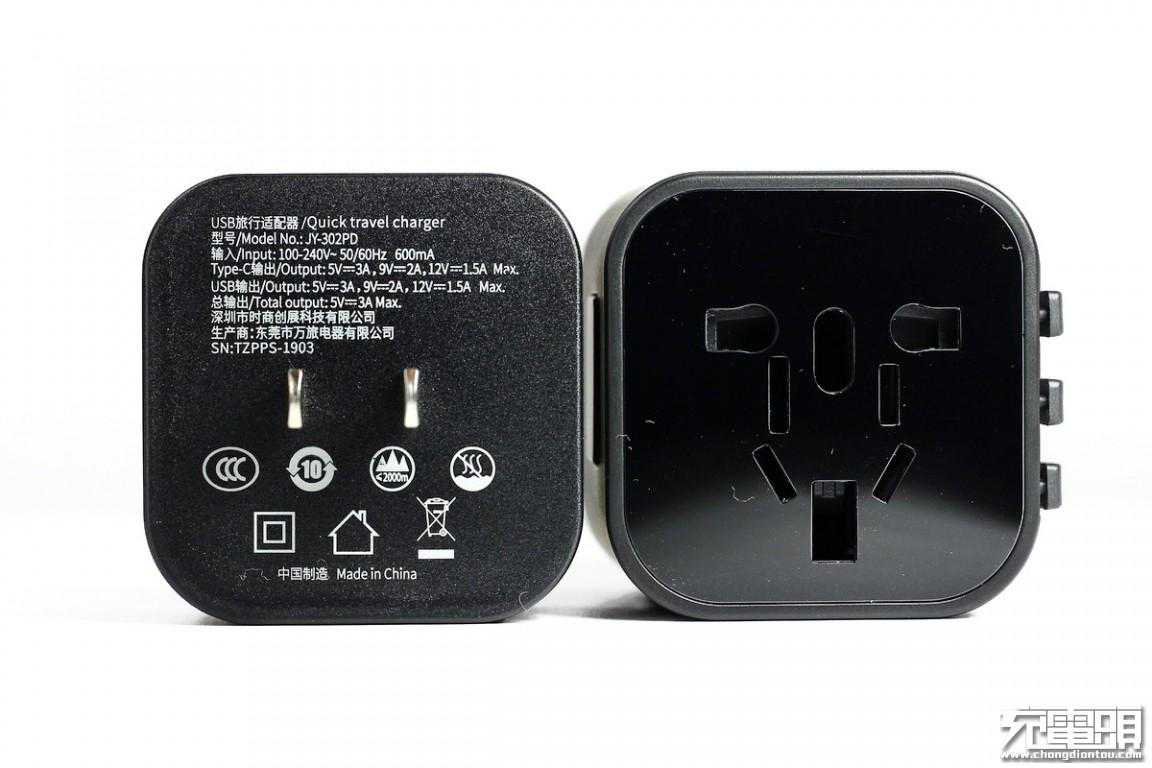

拆开可以看到充电器部分采用的是国标插脚，转换器部分是多种不同规格的插孔。

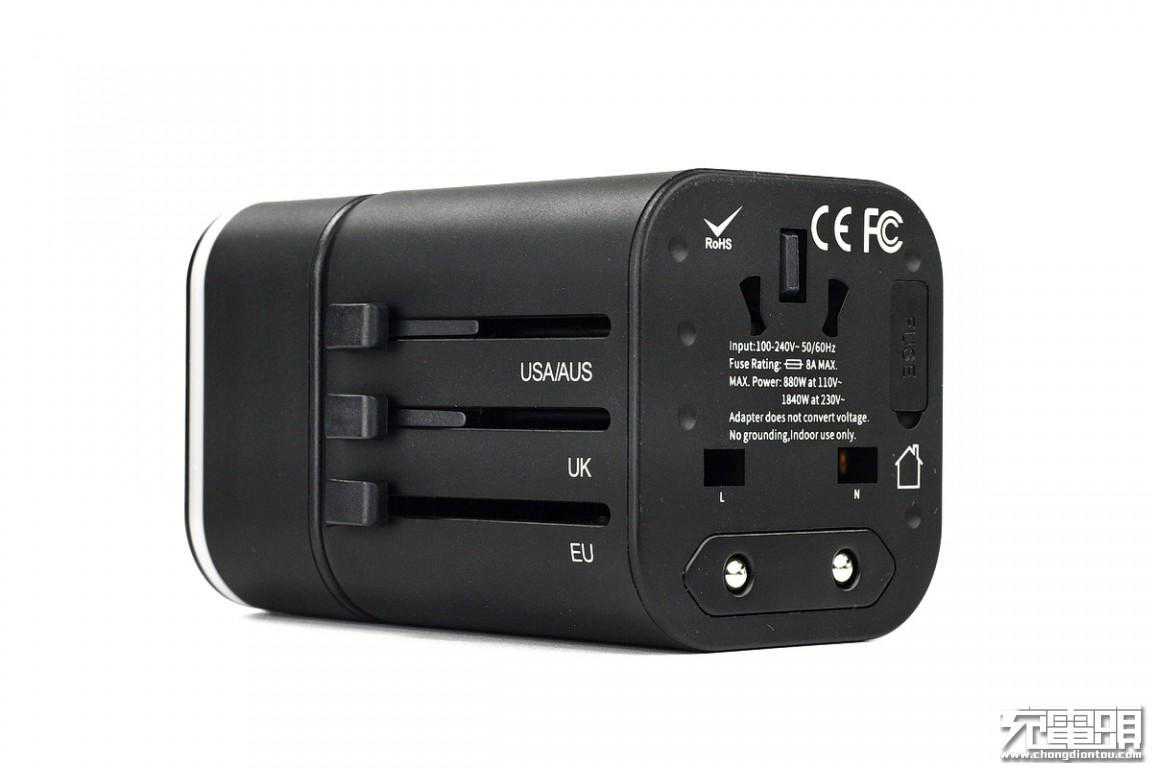

转换器参数，最大电流8A，在110V电压下能够承载最大880W功率，在220V电压下能够承载最大1840W的功率，满足日常使用需求。

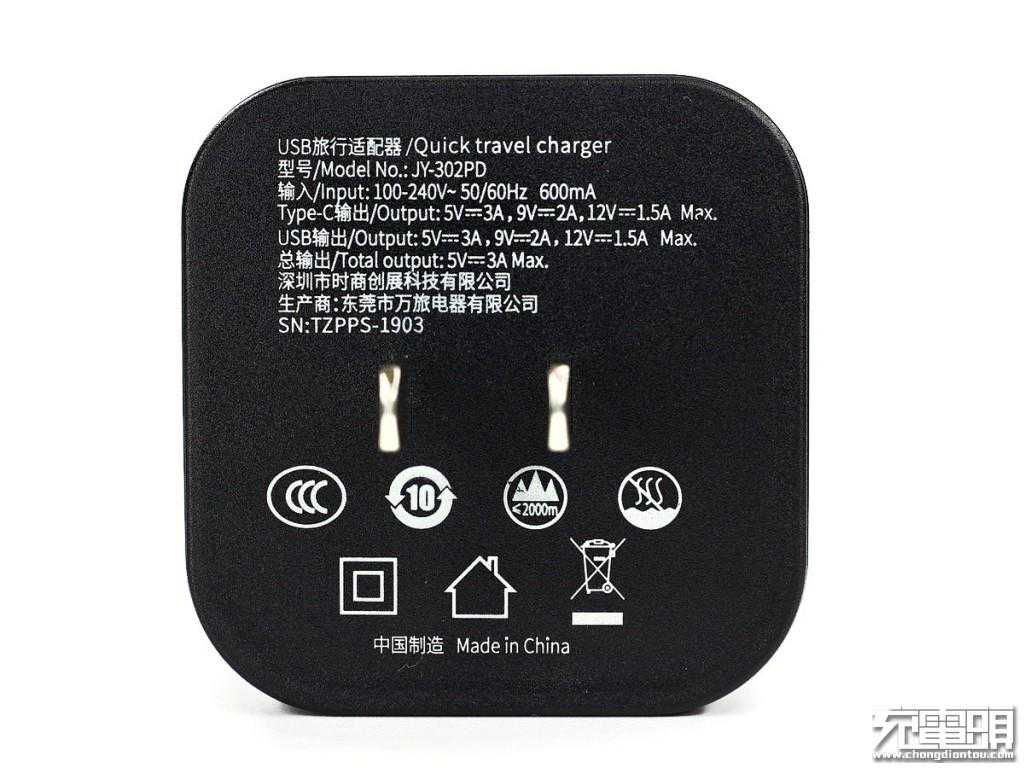

充电器输出18W，支持快充，已经通过了CCC认证，生产厂商为东莞是万旅电器有限公司。
通过GIF图可以看到转换器支持美规、英规和欧规三种插座，同时美规插脚还可以通过旋转改变角度，成为澳规插脚。

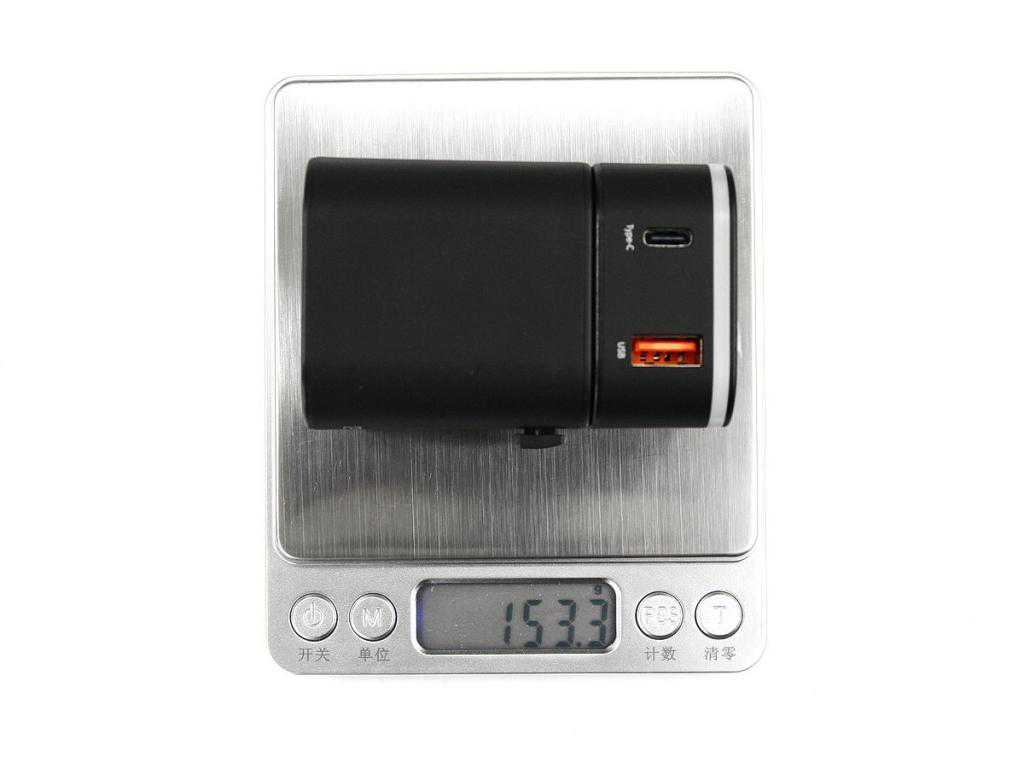

整个转换器加上适配器，共重153.3克，很是轻巧，方便携带。

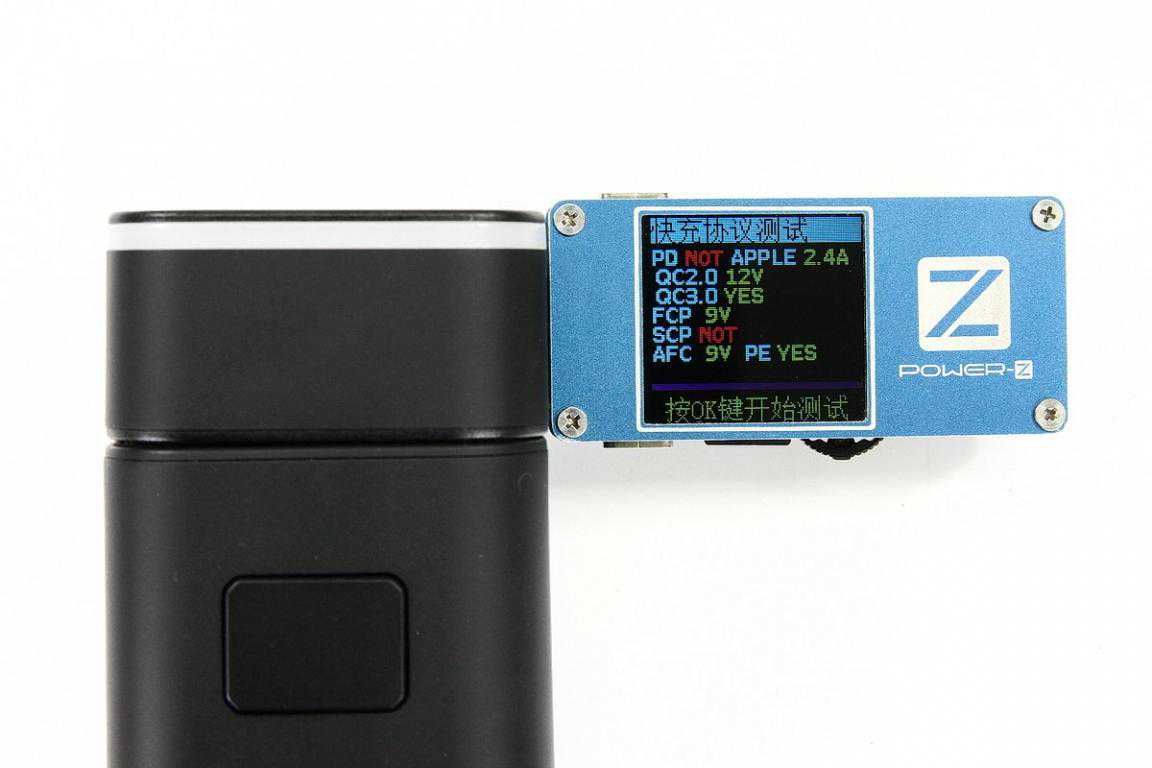

USB-A口支持、/3.0、FCP、AFC、PE等快充协议。

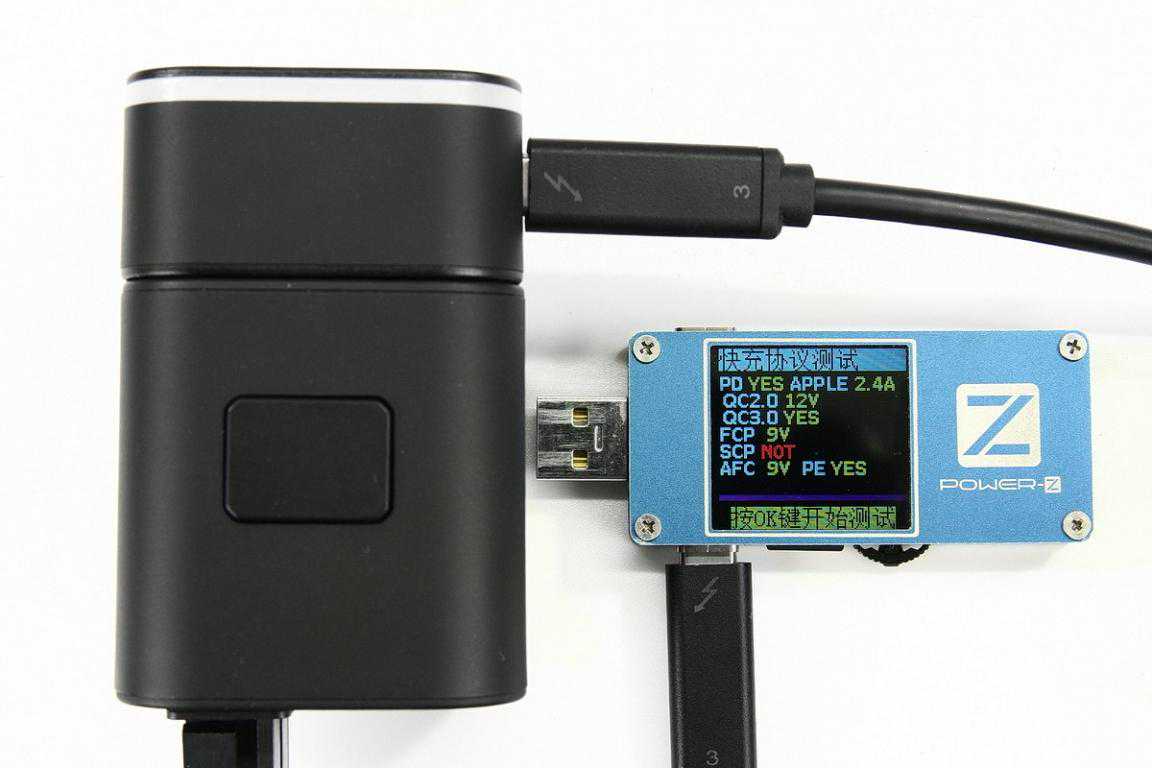

USB-C口支持USBPD、、/3.0、FCP、AFC、PE等快充协议。

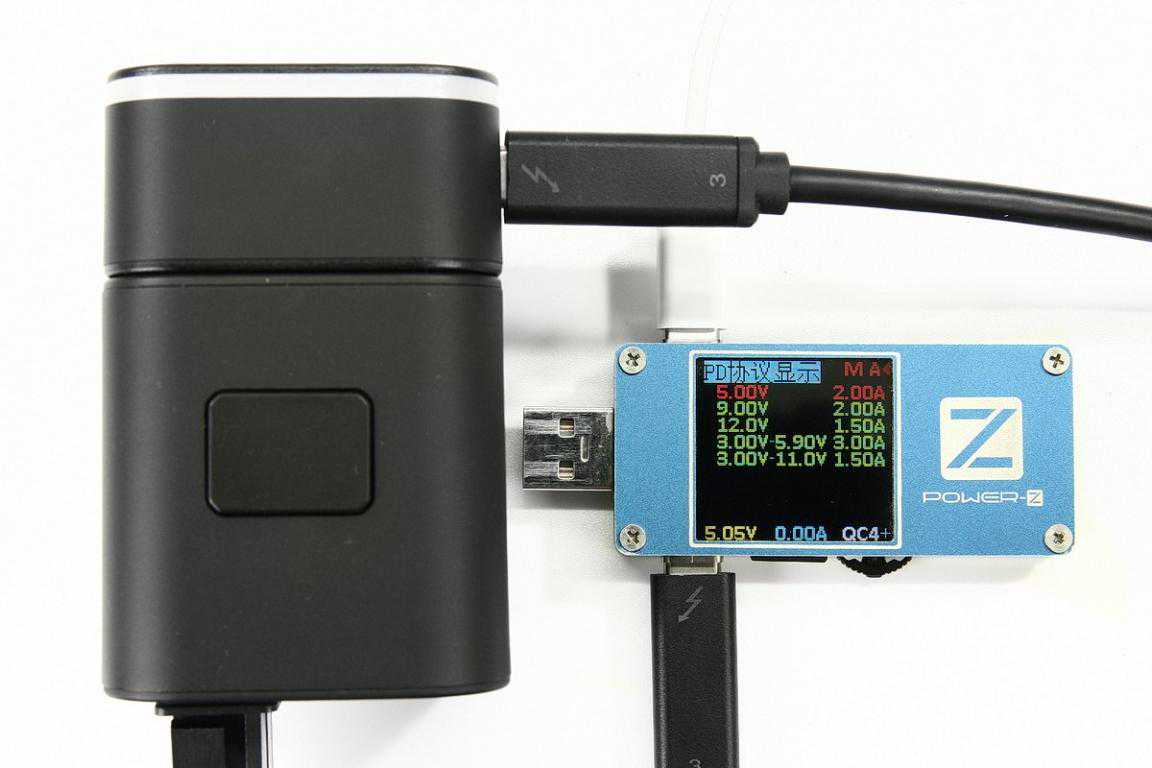

PDO显示支持5V/2A、9V/2A、12V/1.5A三个固定电压输出，并支持3-5.9V3A，3-11两个PPS电压输出。

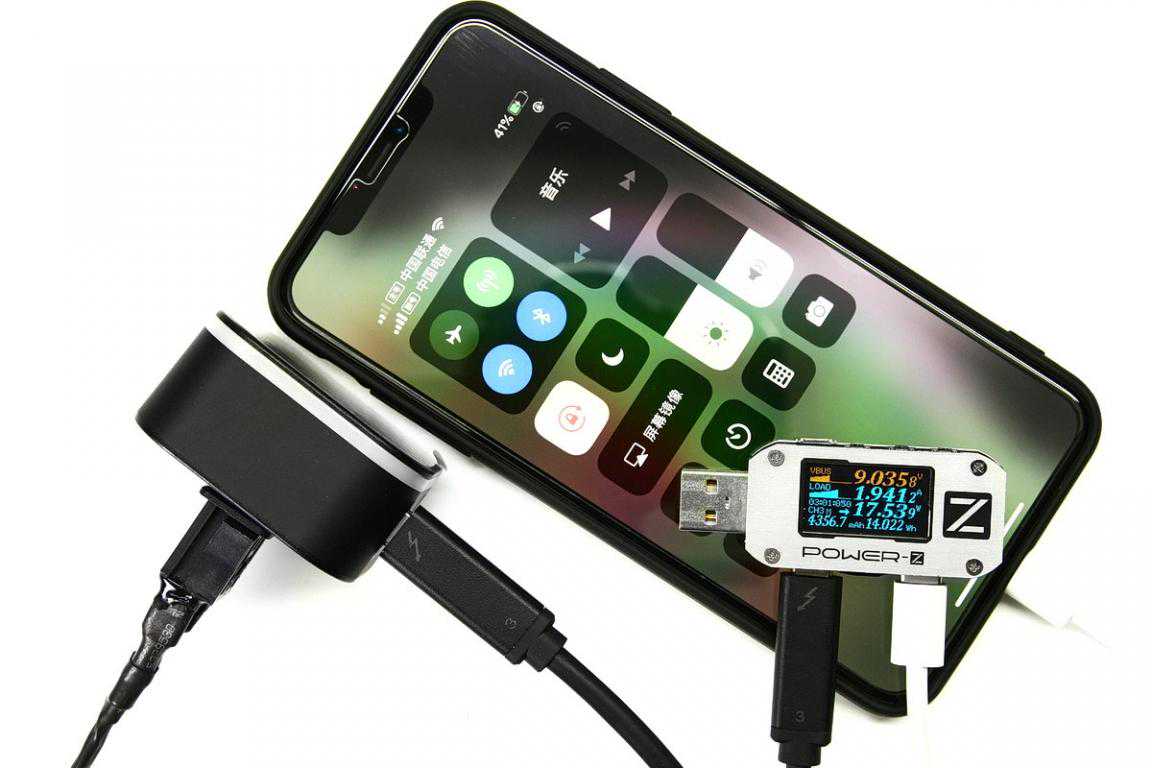

USB-C口给iPhoneXs充电，POWER-ZKM001显示稳定为电压为9.03V，电流为1.94A，充电概念功率可以达到17.53W左右。

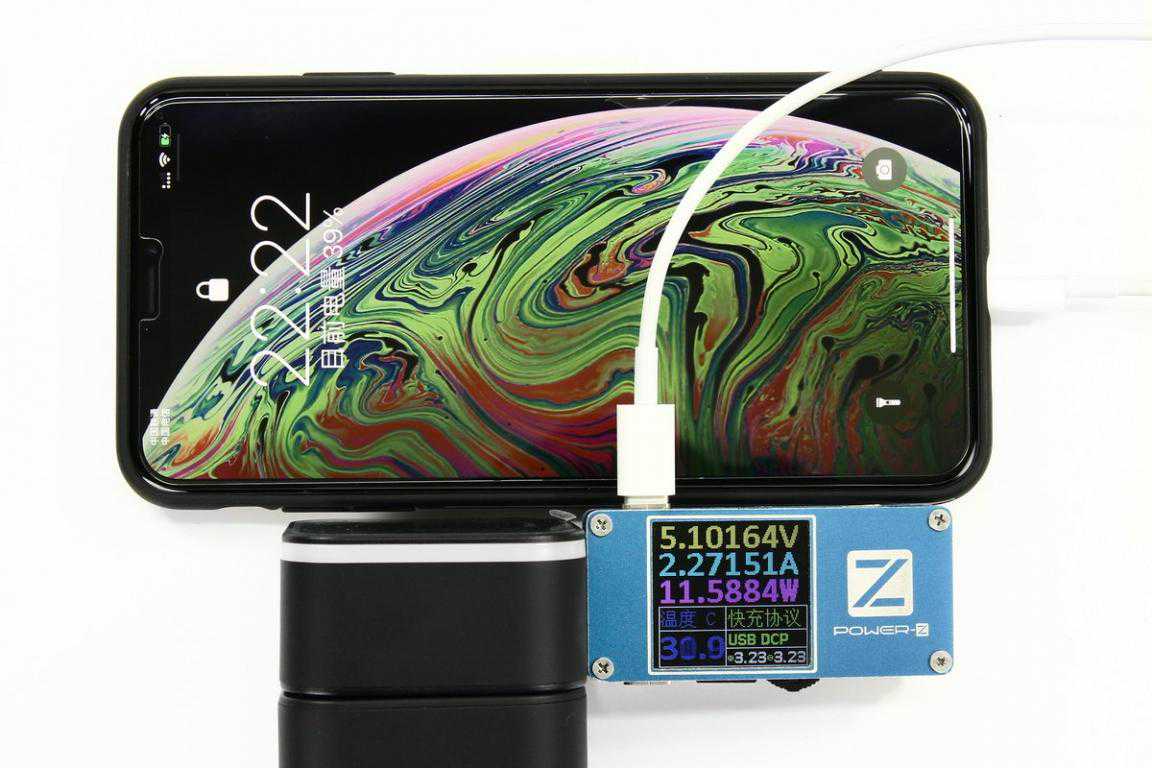

USB-A口给iPhoneXs充电，测试显示为5.1V/2.27A，充电功率为11.58W左右。
二、倍思USB旅行适配器拆解

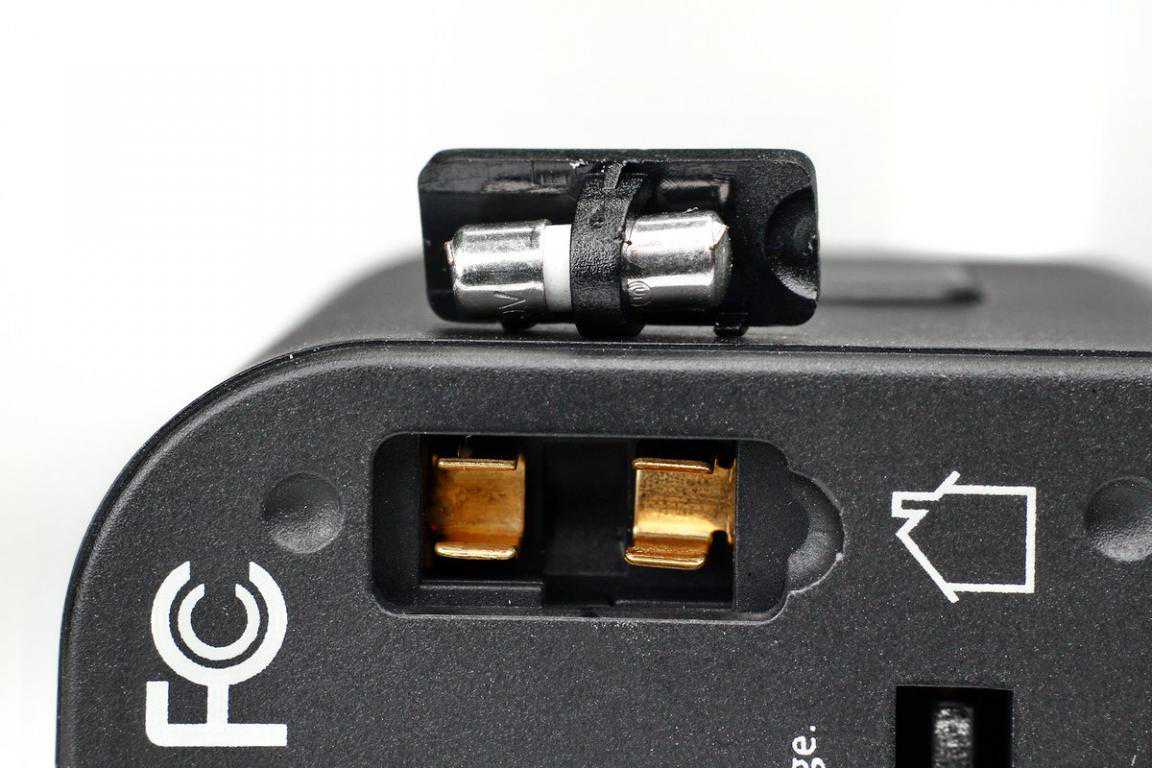

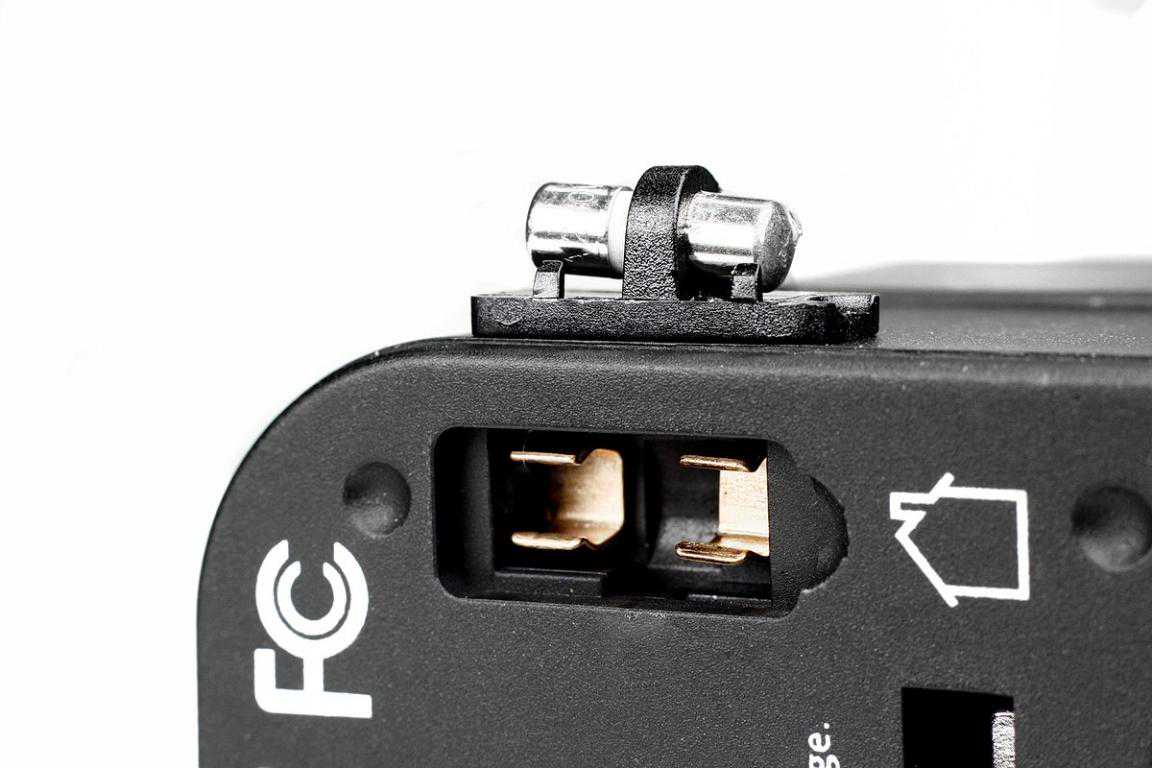

打开后，内部是一颗保险丝，可以有效的保护转换器不被过电流损坏。
纯铜的保险丝母座。

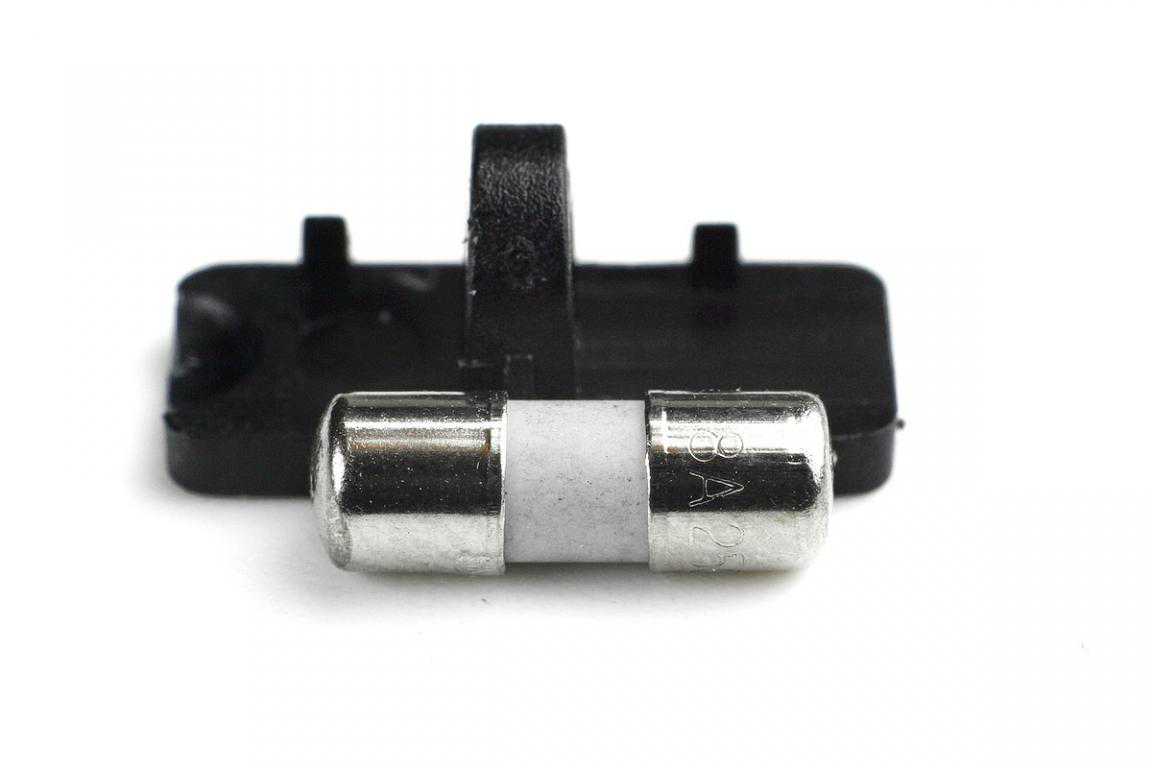

保险丝特写，电流8A。

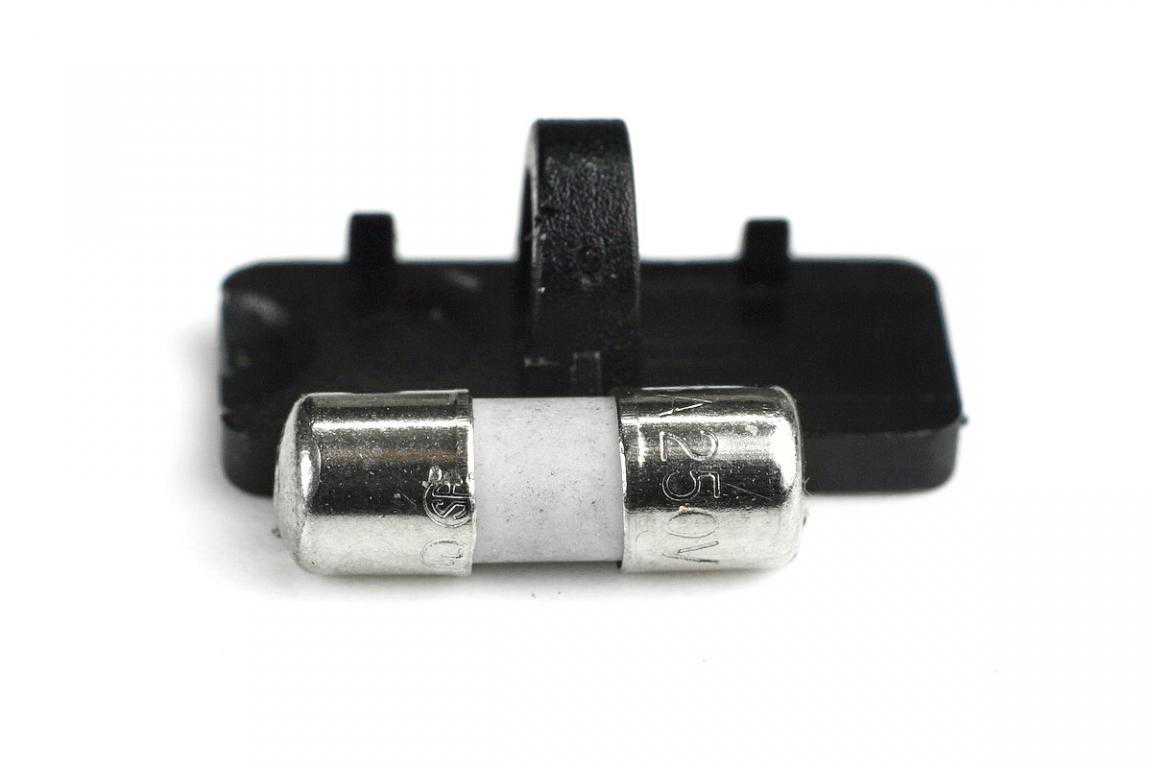

端帽上标注耐压250V。

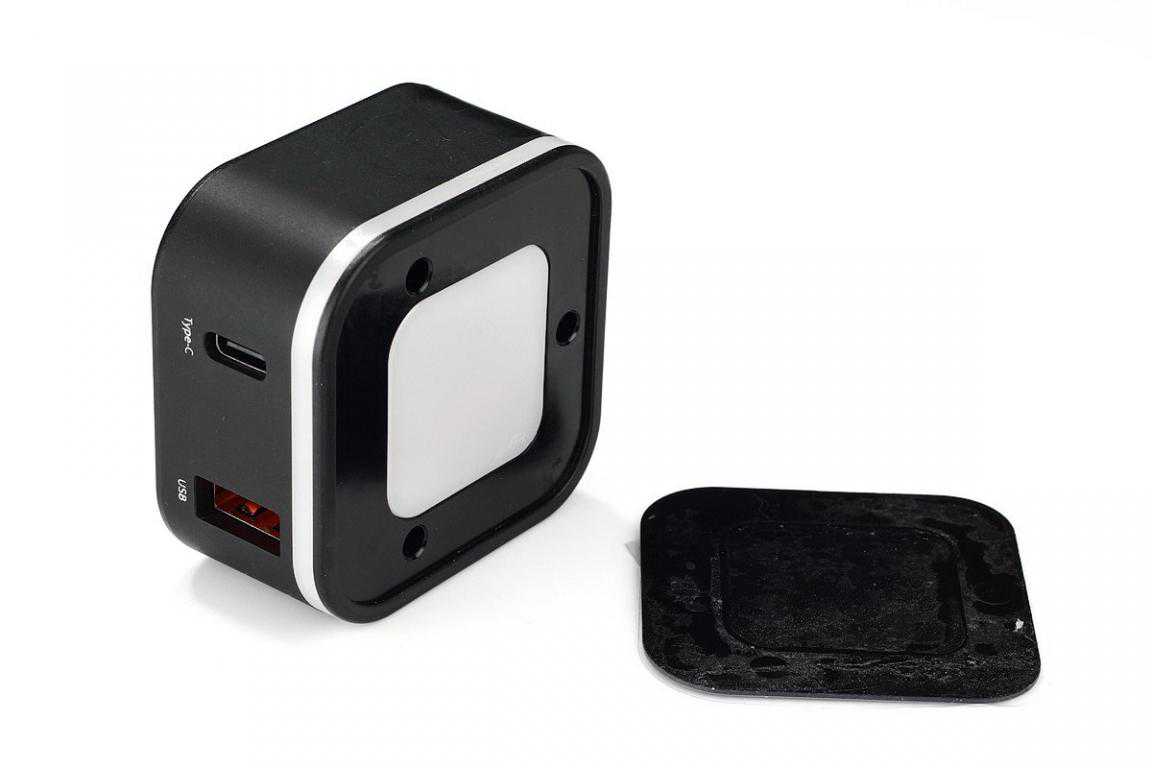

取下装饰盖，内部还有一层外壳，螺丝固定。

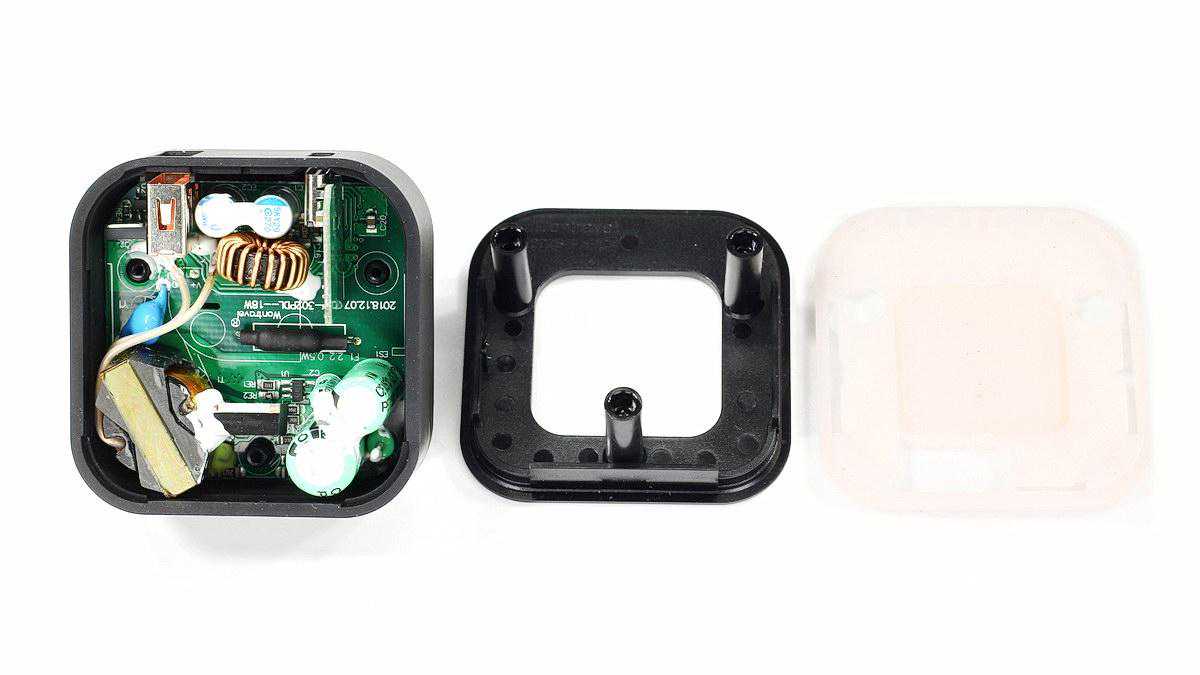

拧下螺丝取下盖子。
AC插脚使用弹簧连接到电路板。

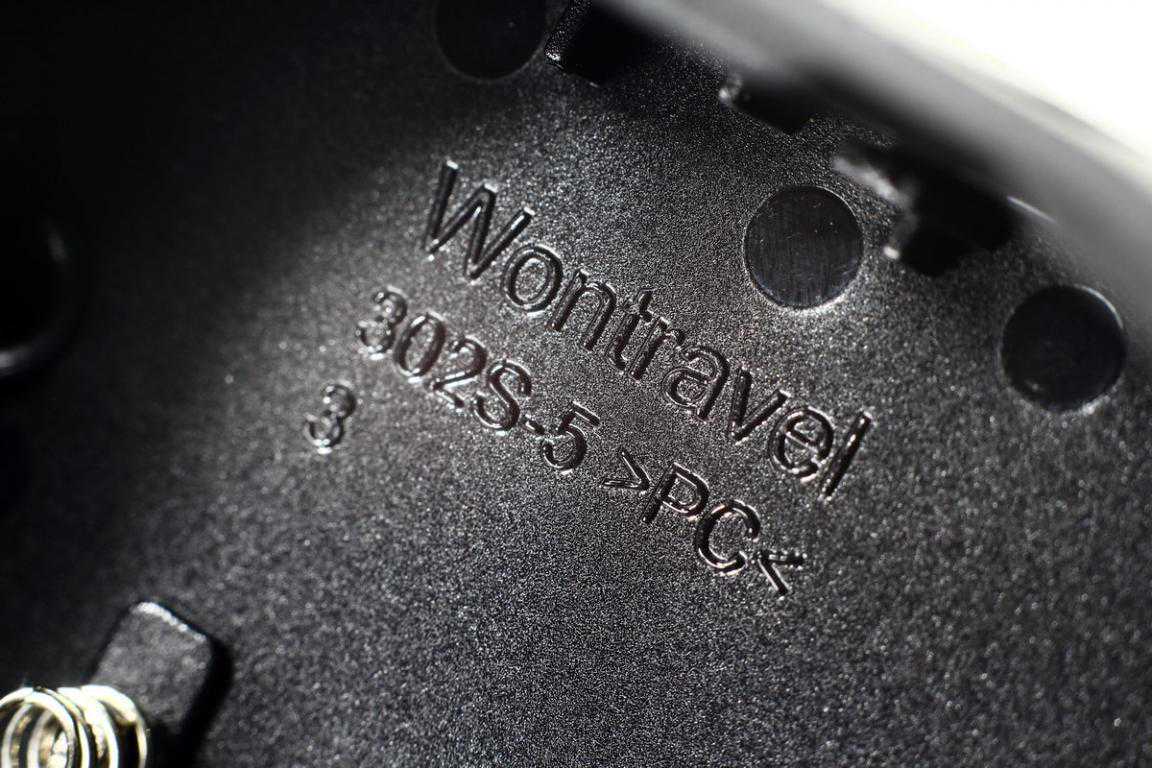

Wontravel东莞市万旅电气有限公司，外壳采用PC阻燃材质。

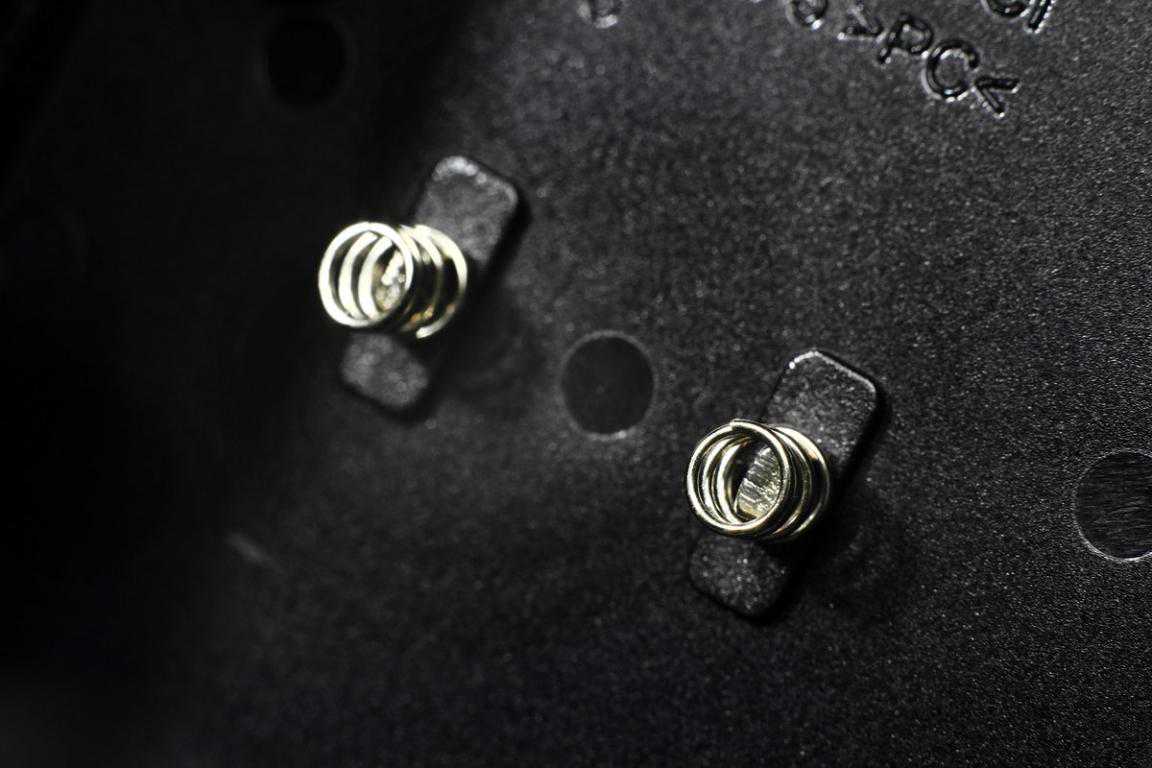

弹簧特写。

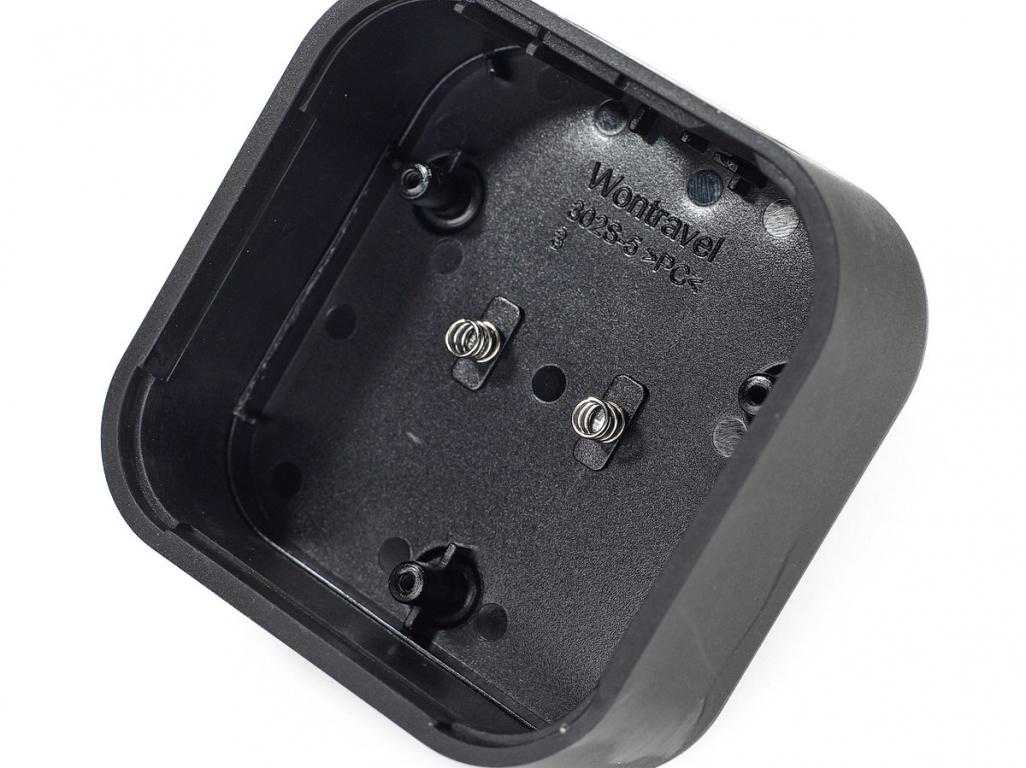

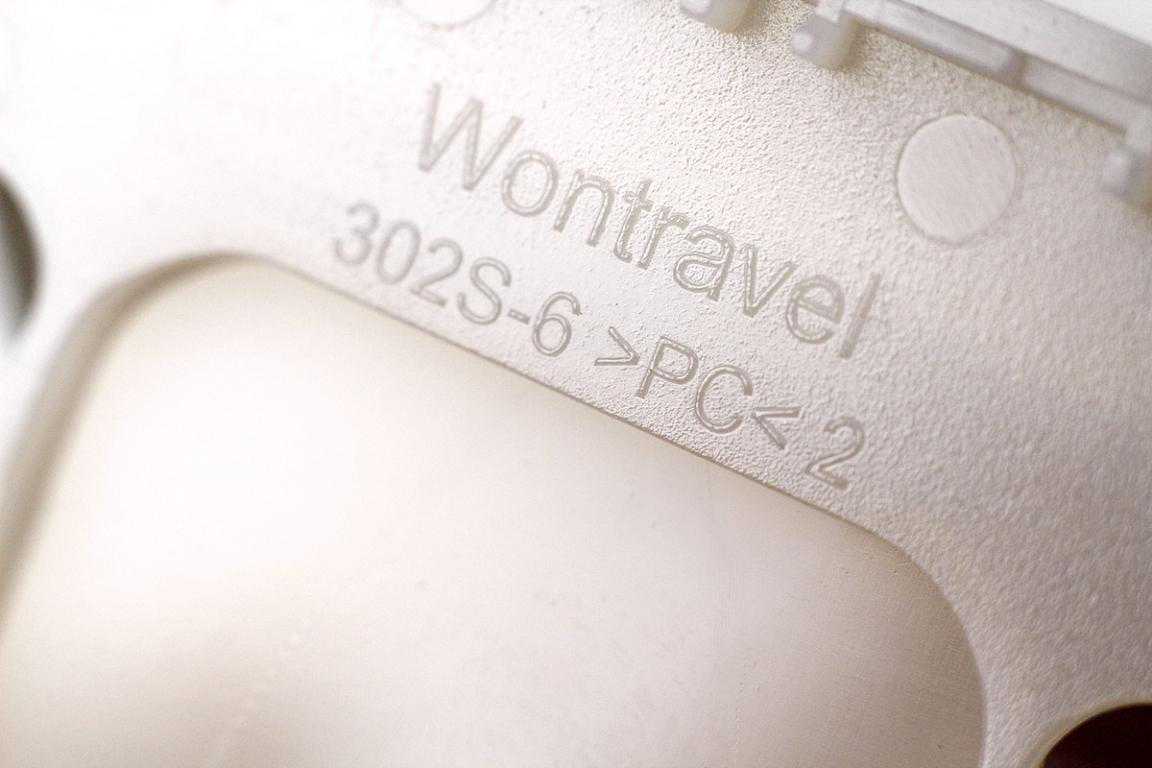

壳体内部均有万旅的logo，采用PC材质。

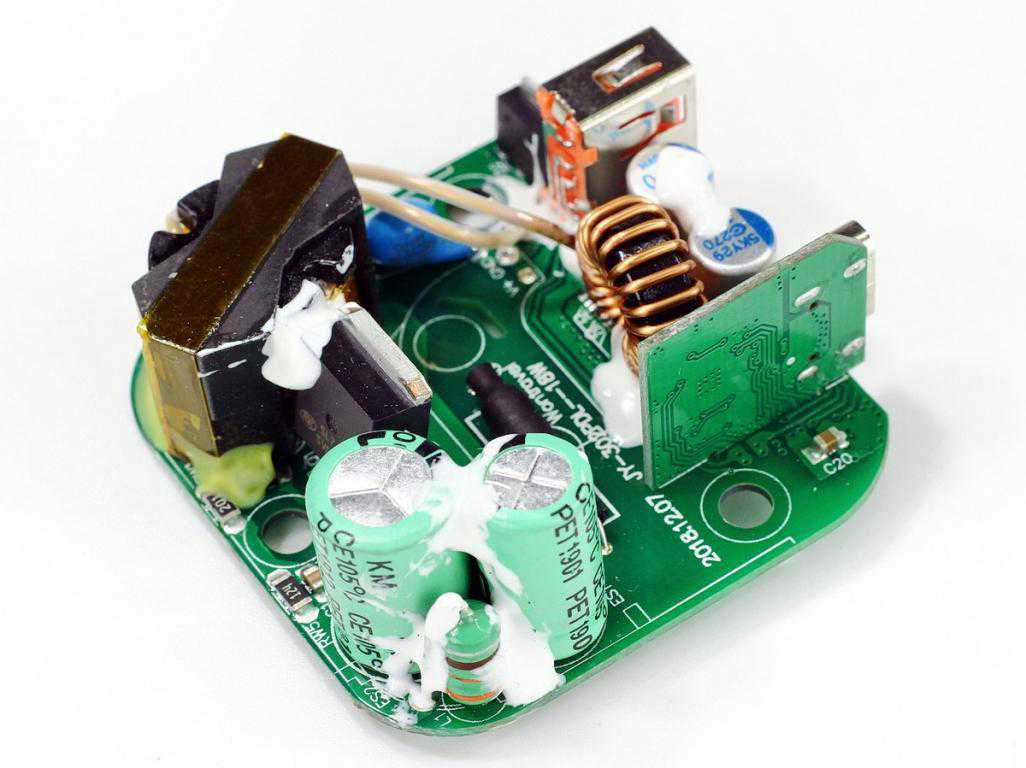

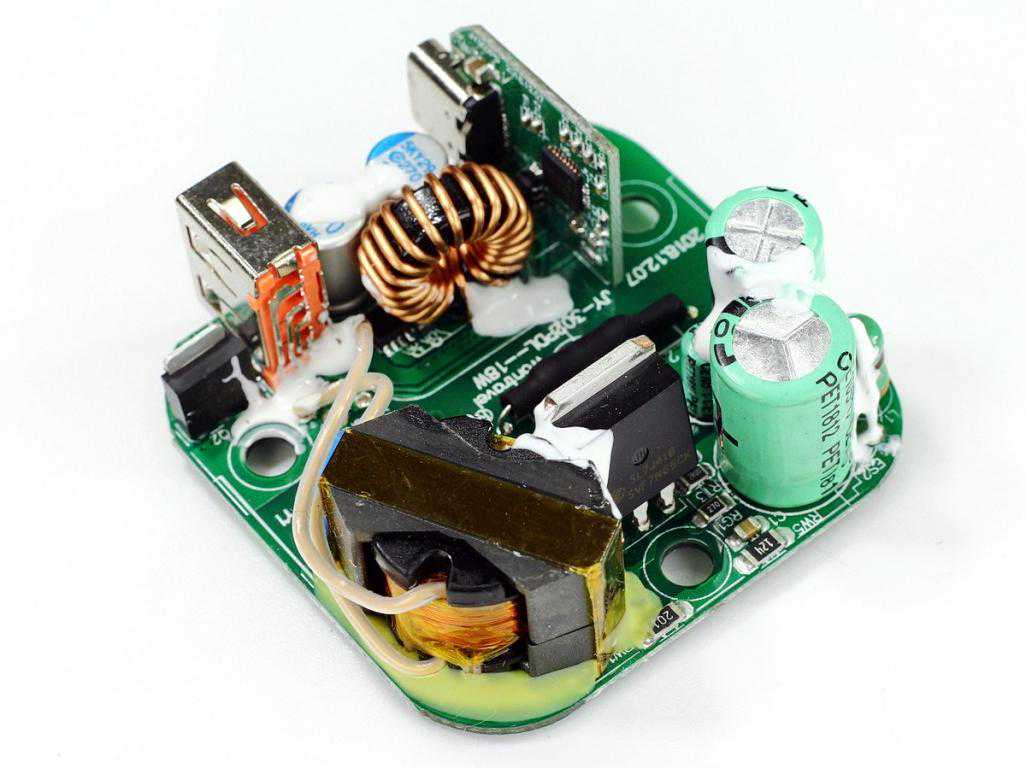

适配器内部一览，初次级分明，隔离间距充足。

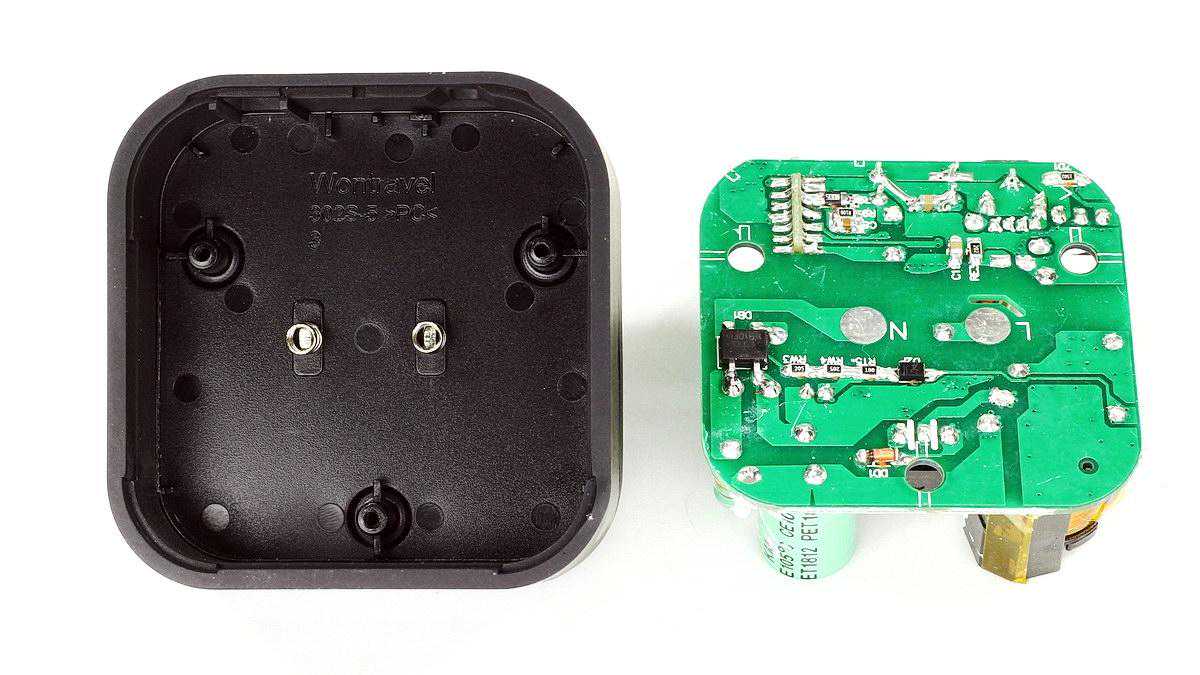

电路板背面中间有两个焊盘，对应插脚上的弹簧。
换个角度看高低压之间隔离间距。

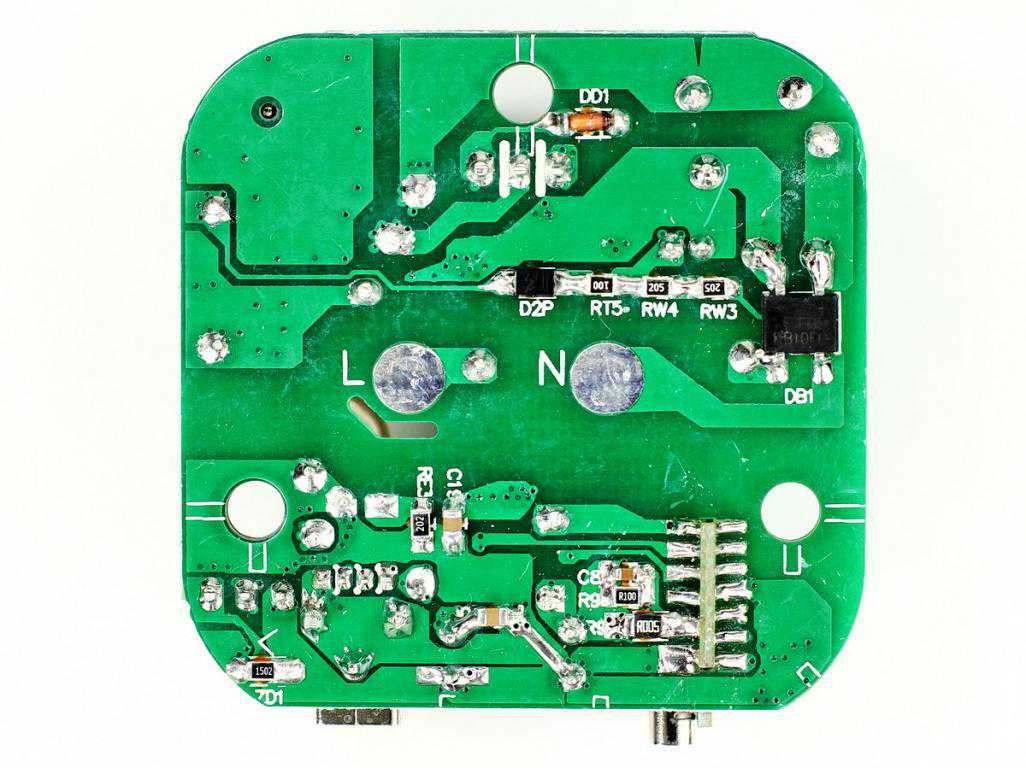

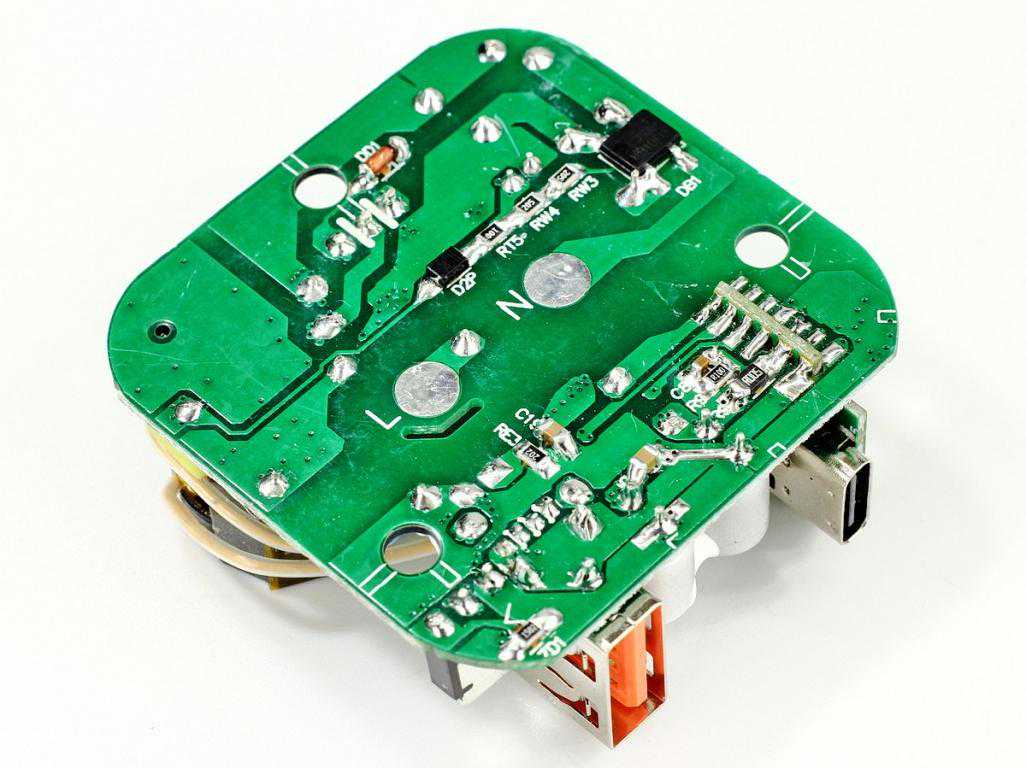

背面元件很是简洁，只有整流桥和一些阻容元件。

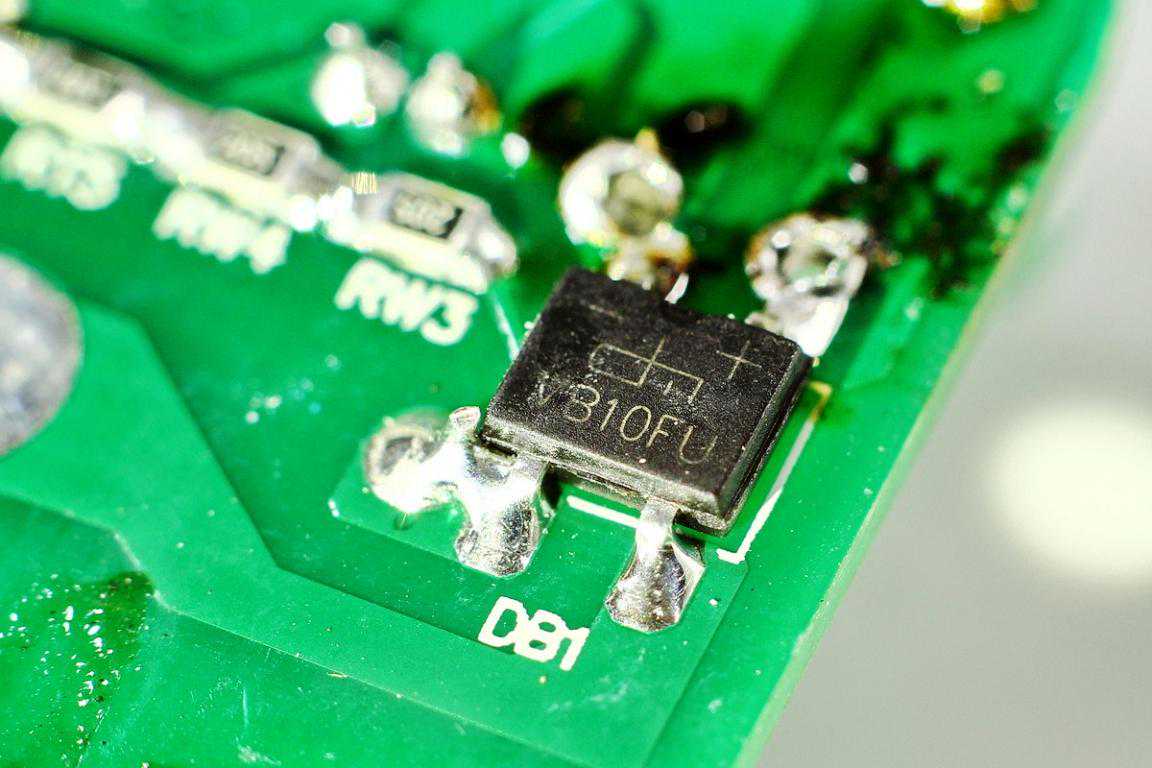

输入整流桥。
适配器初级电解电容打胶水固定。
电解电容外侧还有一颗滤波电感。
变压器下面打黄胶固定。

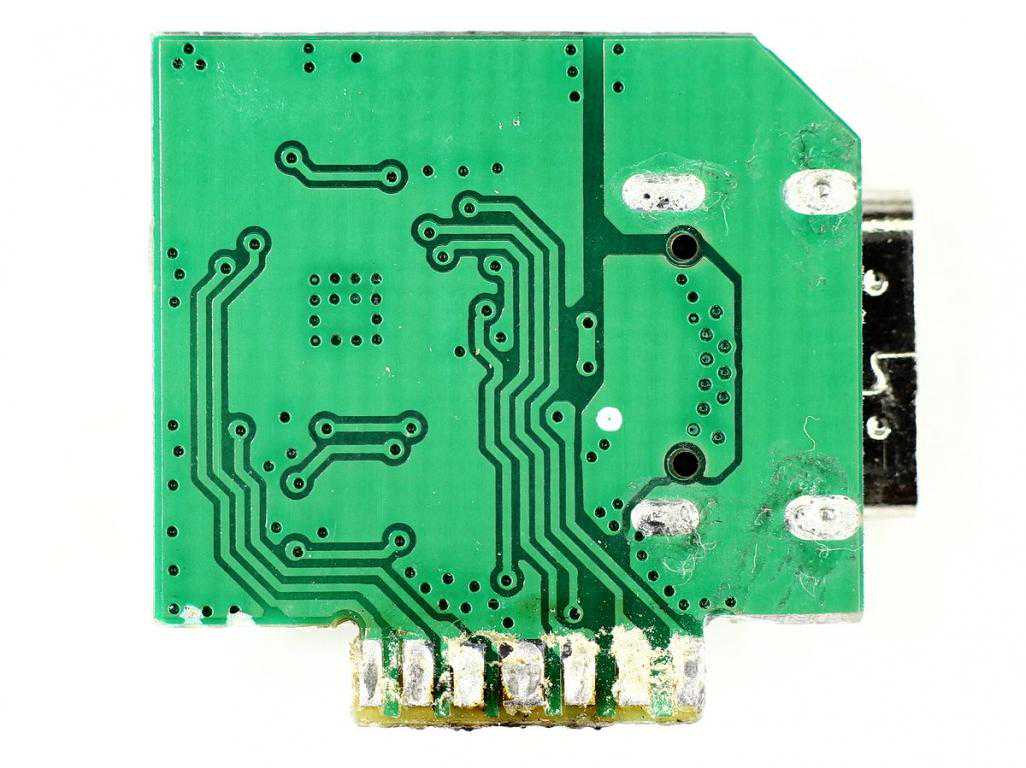

PCB板的生产日期为2018年12月7日。USB-C输出接口使用小块PCB板焊接，USB-C胶芯不露铜。

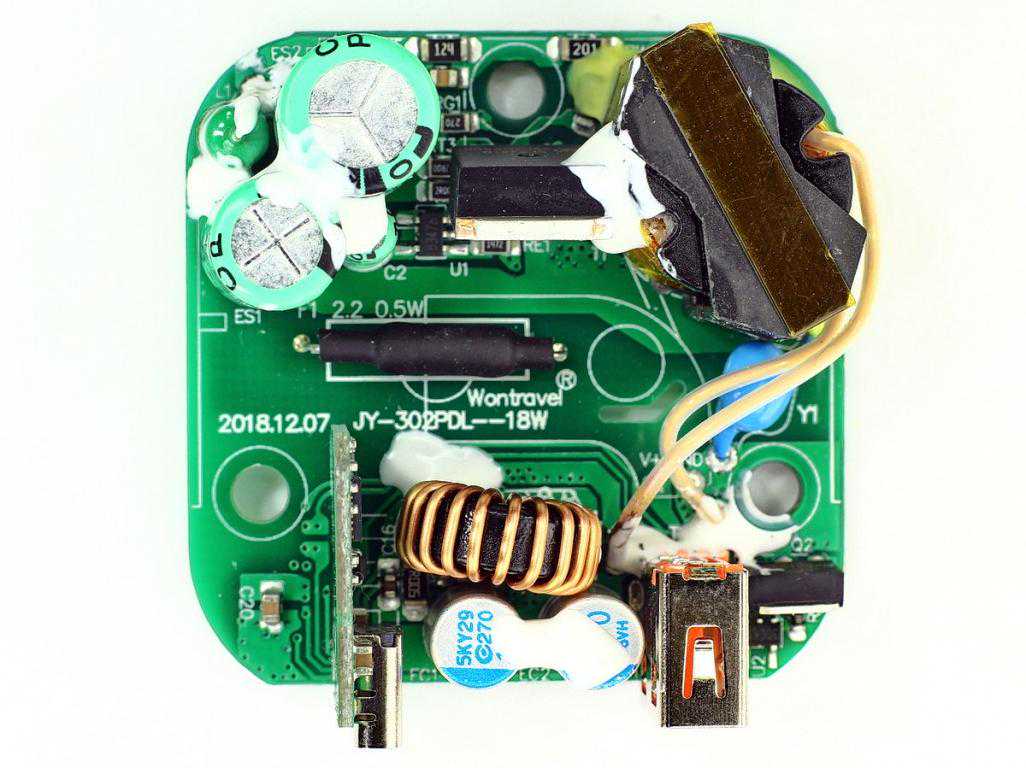

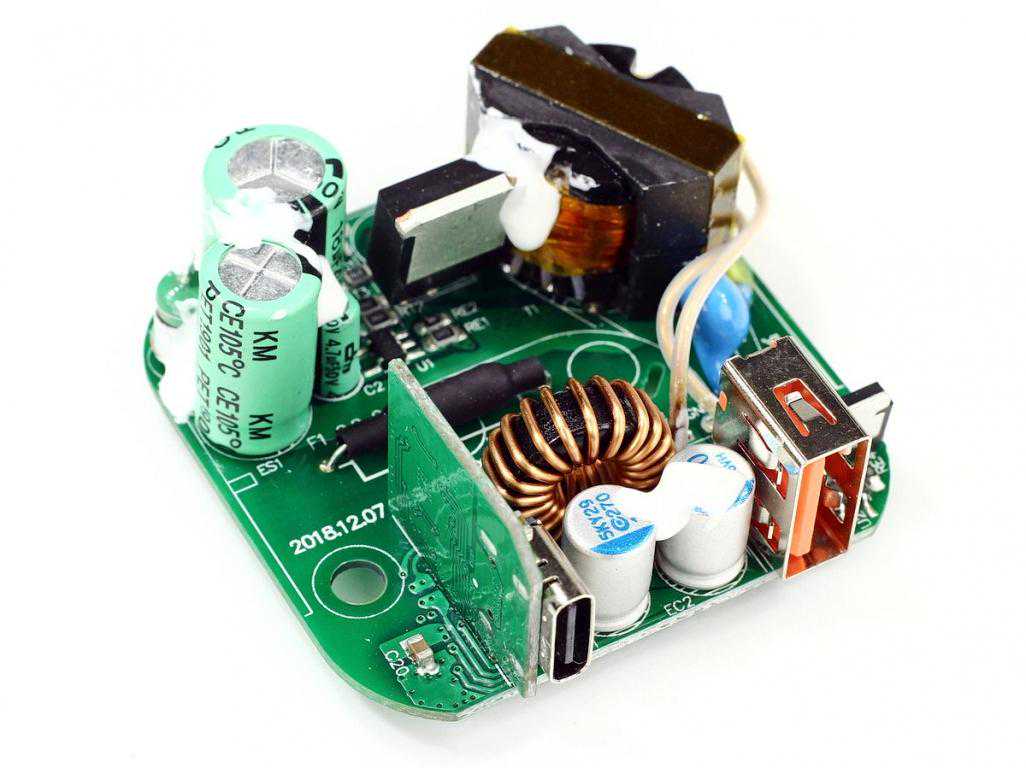

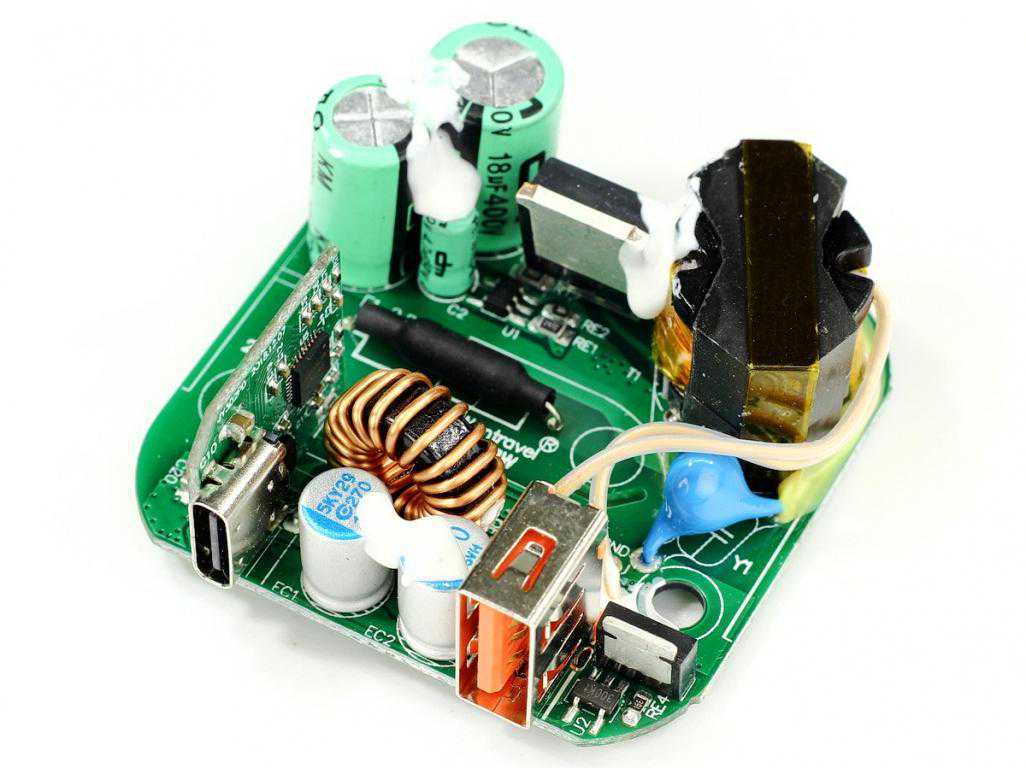

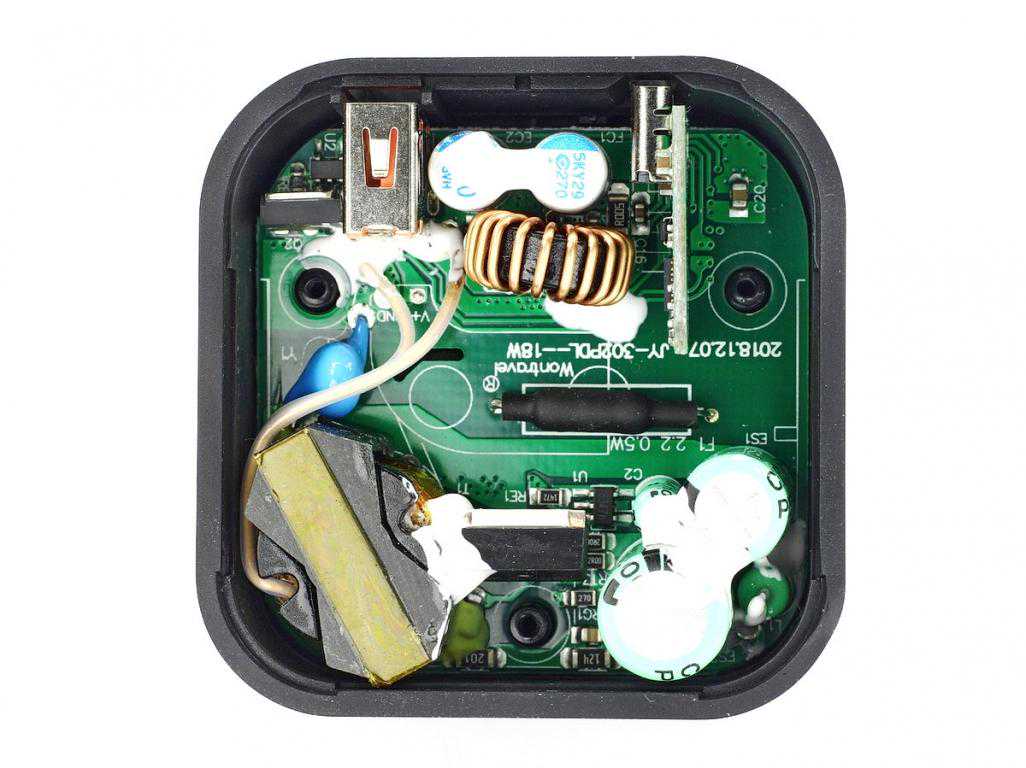

电路板正面，左上角是初级整流后的滤波电容，右上角是变压器，下面是降压电感和滤波电容。

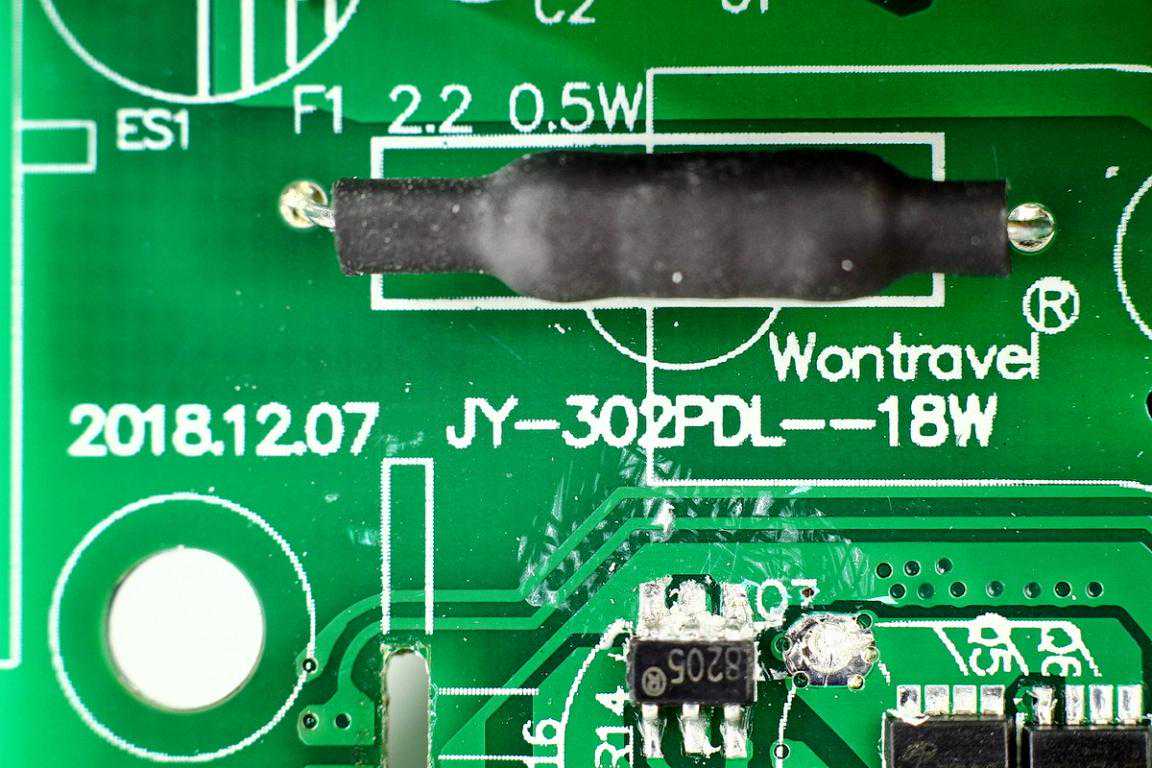

输入保险电阻，套热缩管加强绝缘。

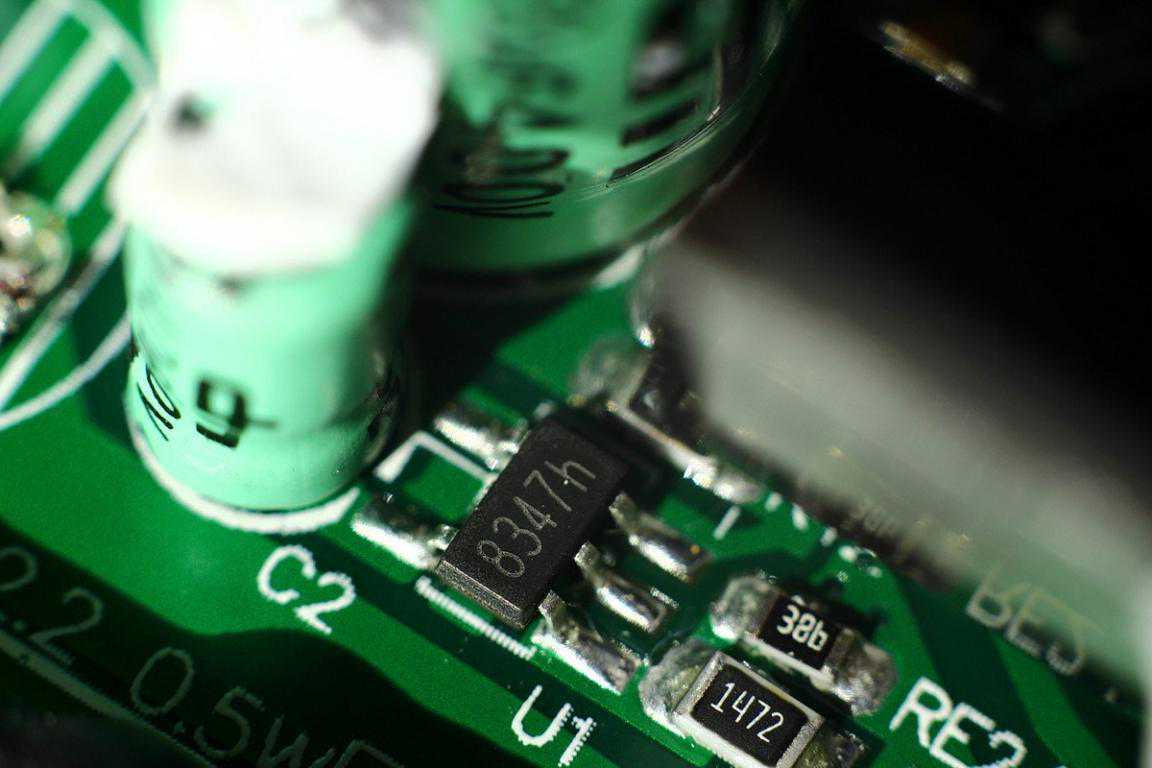

丝印8347h的初级PWM控制器IC。

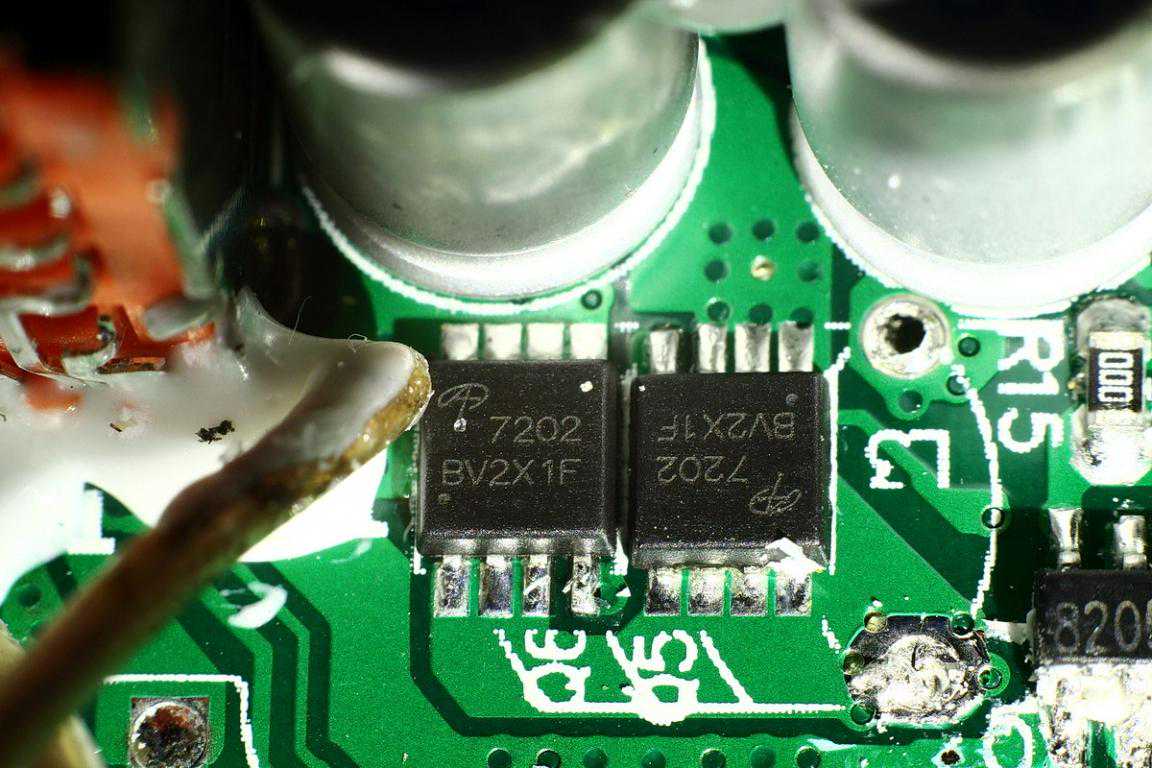

AOAON7202同步整流降压管，30V20A，DFN3x3封装。
两颗降压MOS管，输出开关管和输出电流取样电阻。

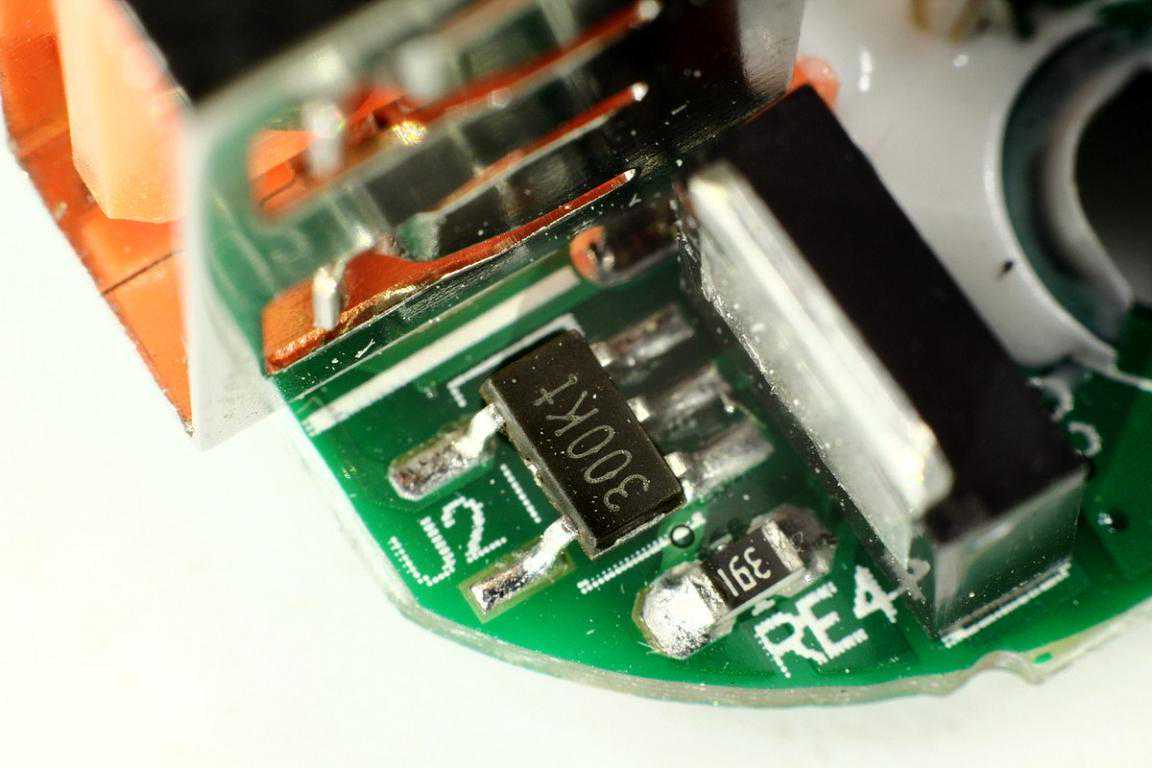

同步整流控制器，丝印300Kt。

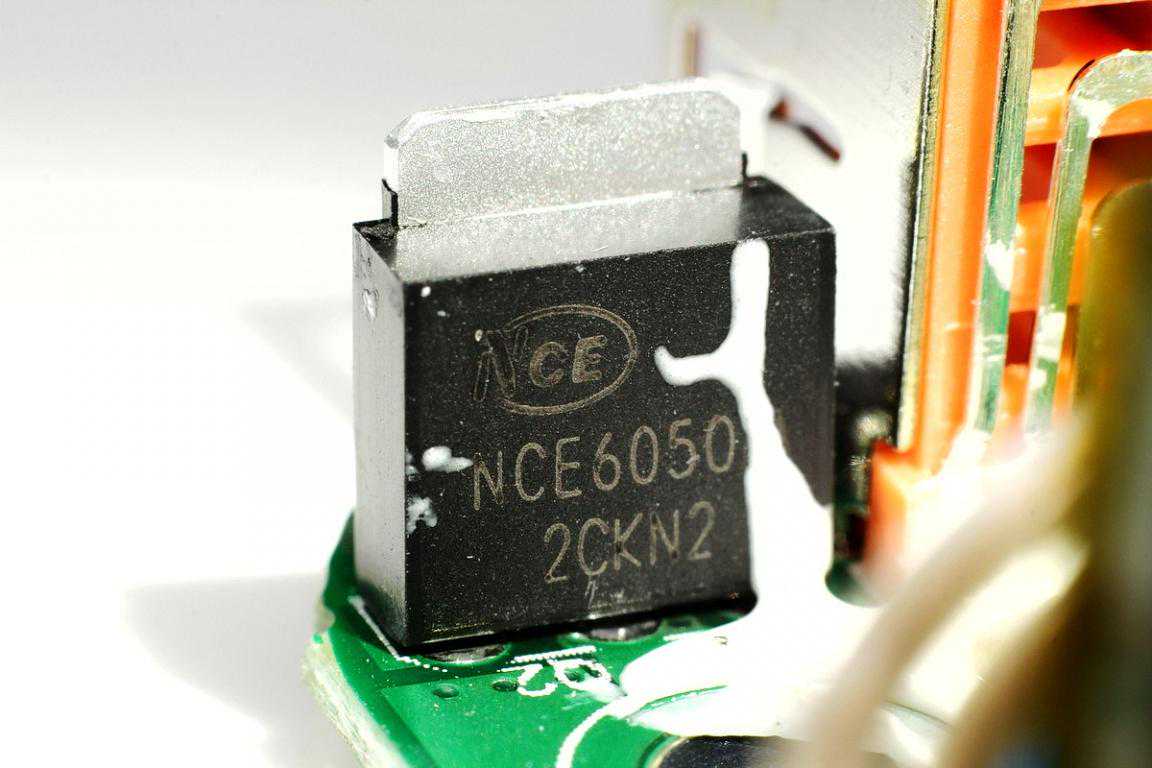

无锡新功率，NCE6050，60V50ANMOS管，用于输出同步整流。

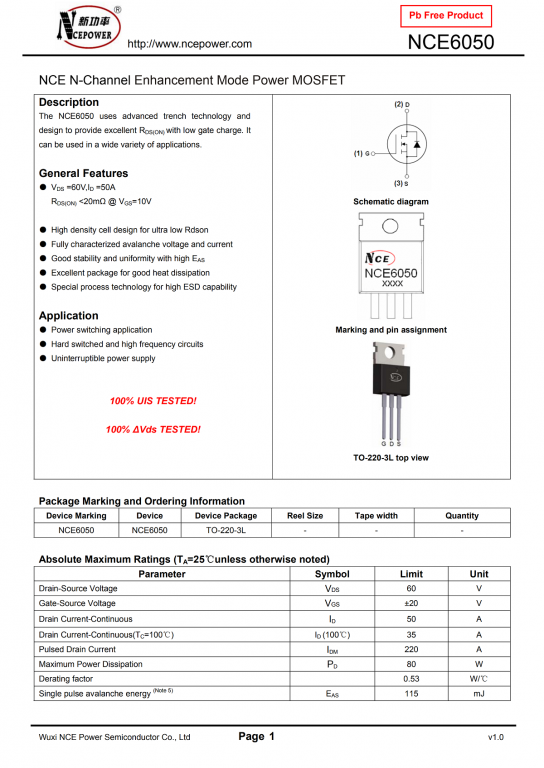

新功率NCE6050详细规格资料。

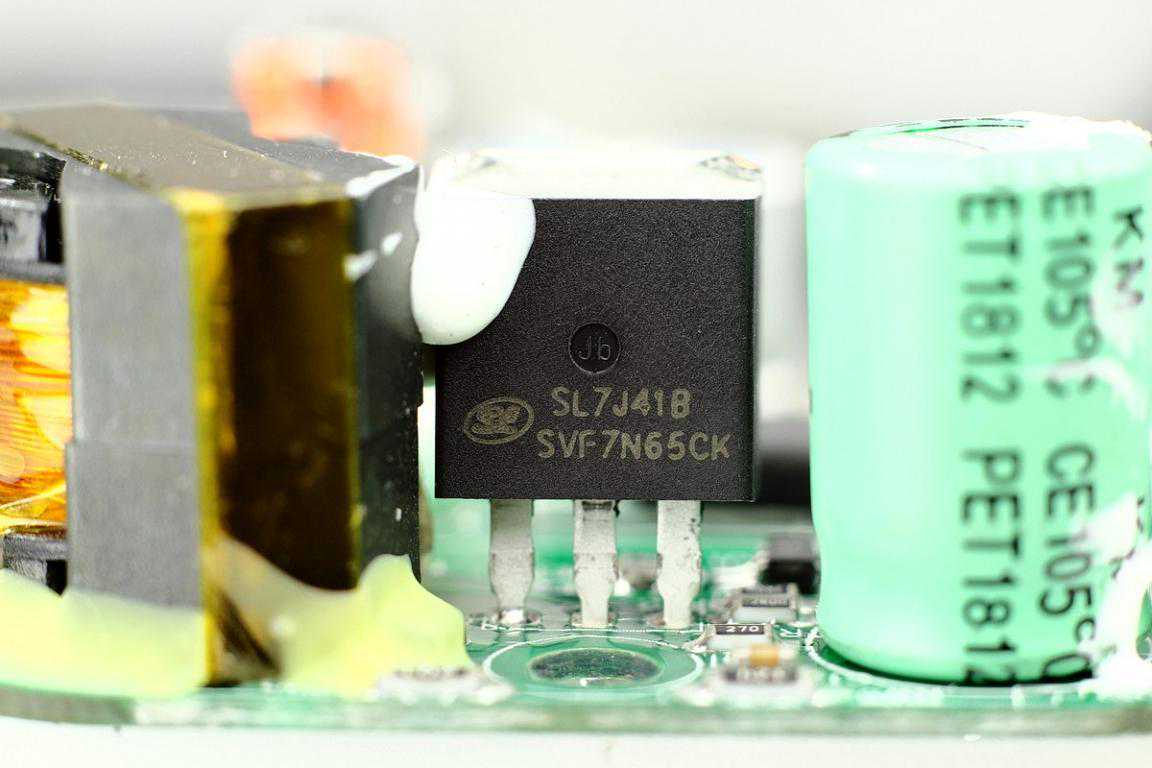

士兰微SVF7N65CK初级开关管，7A650V耐压。

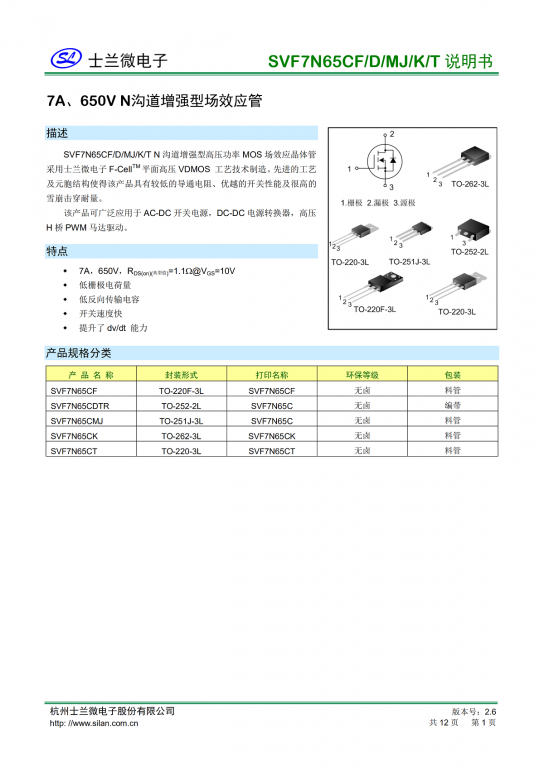

士兰微SVF7N65CK详细资料。

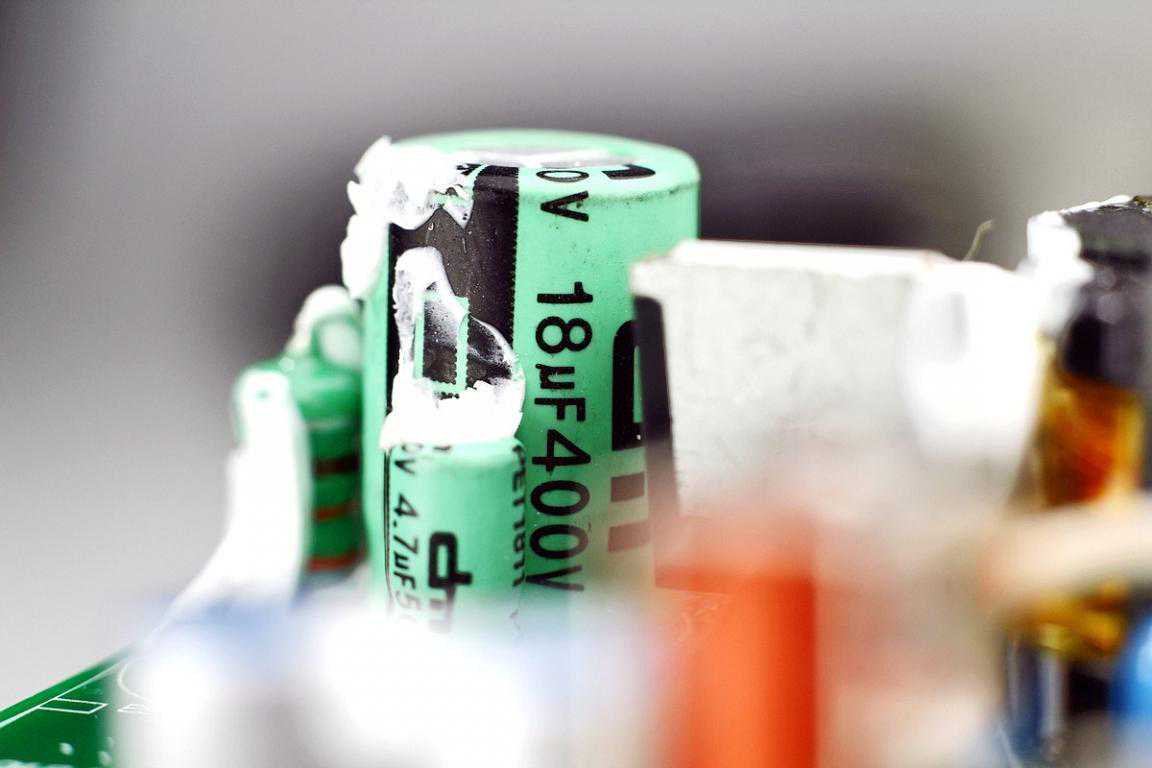

18μF初级滤波电容，另外一颗15μF，共计33μF电容。

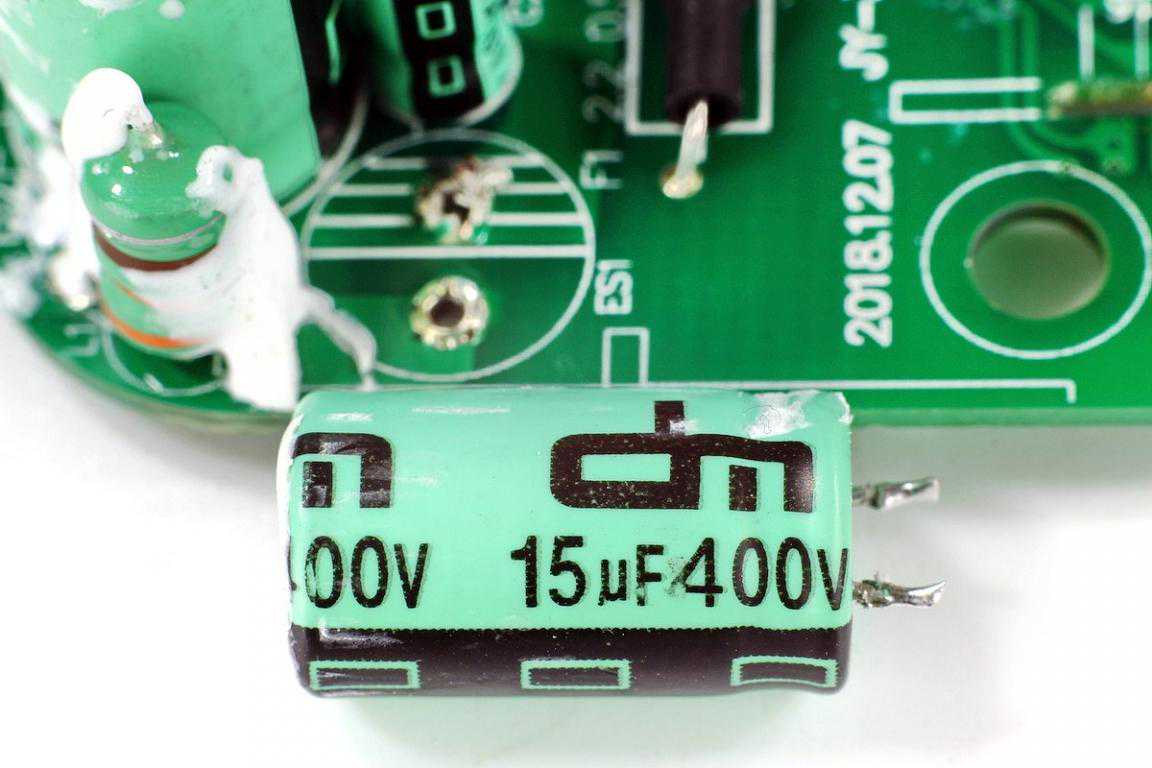

初级其中一颗15μF滤波电容。

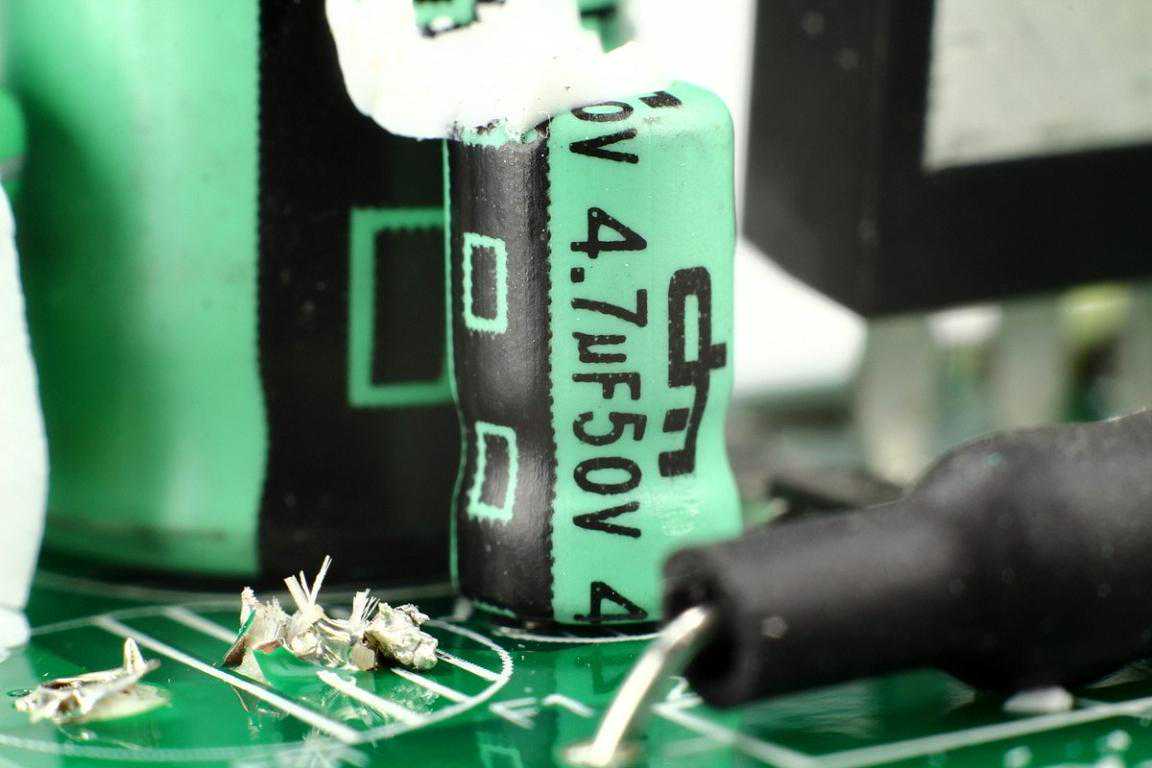

为初级PWM控制器供电的小电容。

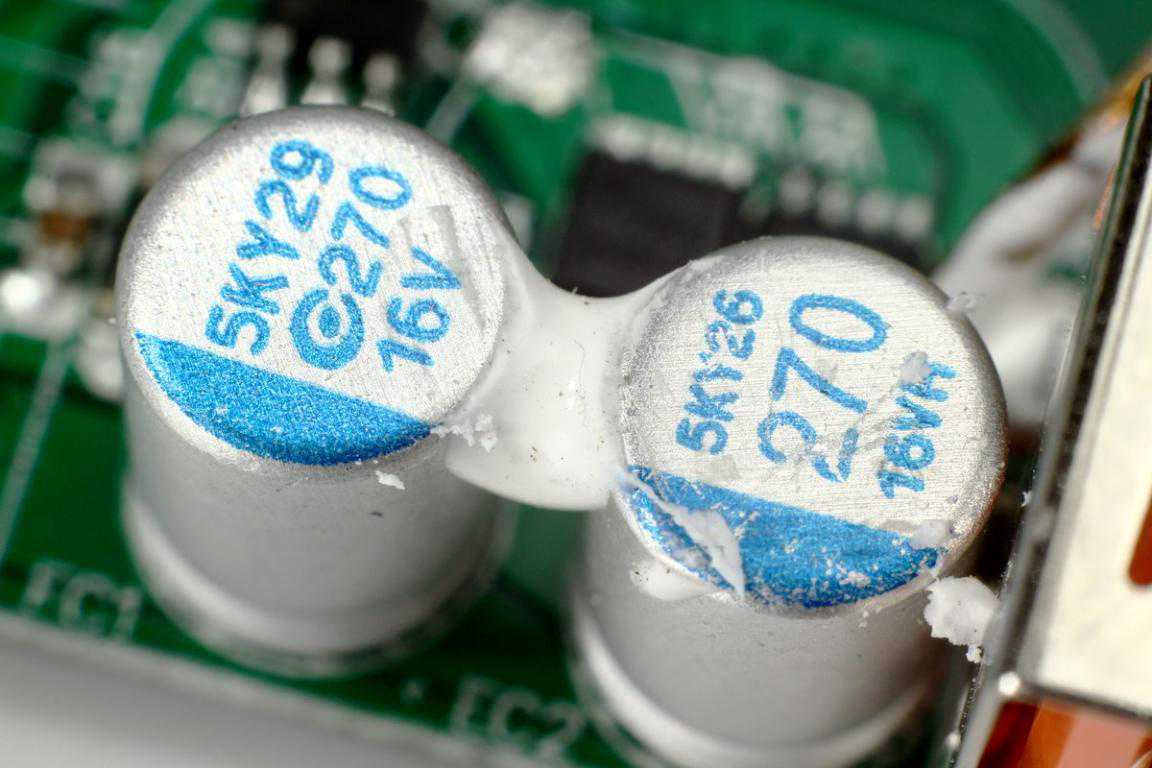

开关电源同步整流输出，两颗270μF16V固态电容并联。

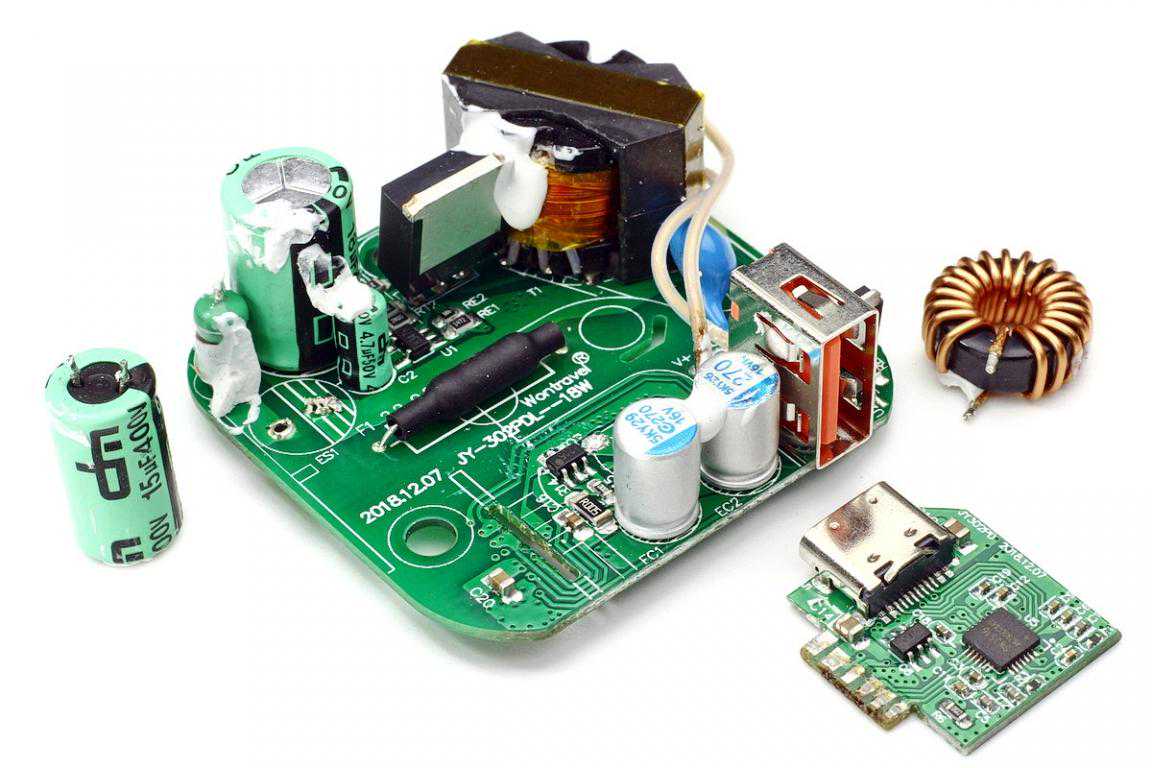

拆解充电器的电容，小板和降压电感。

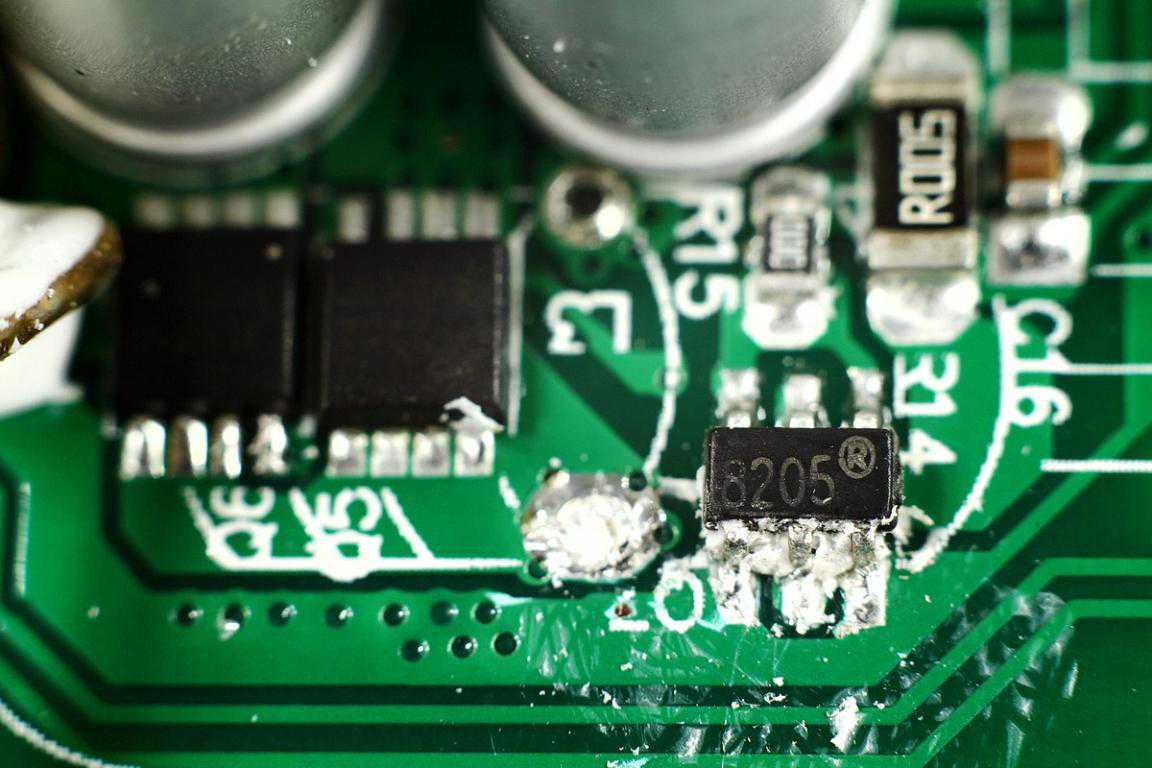

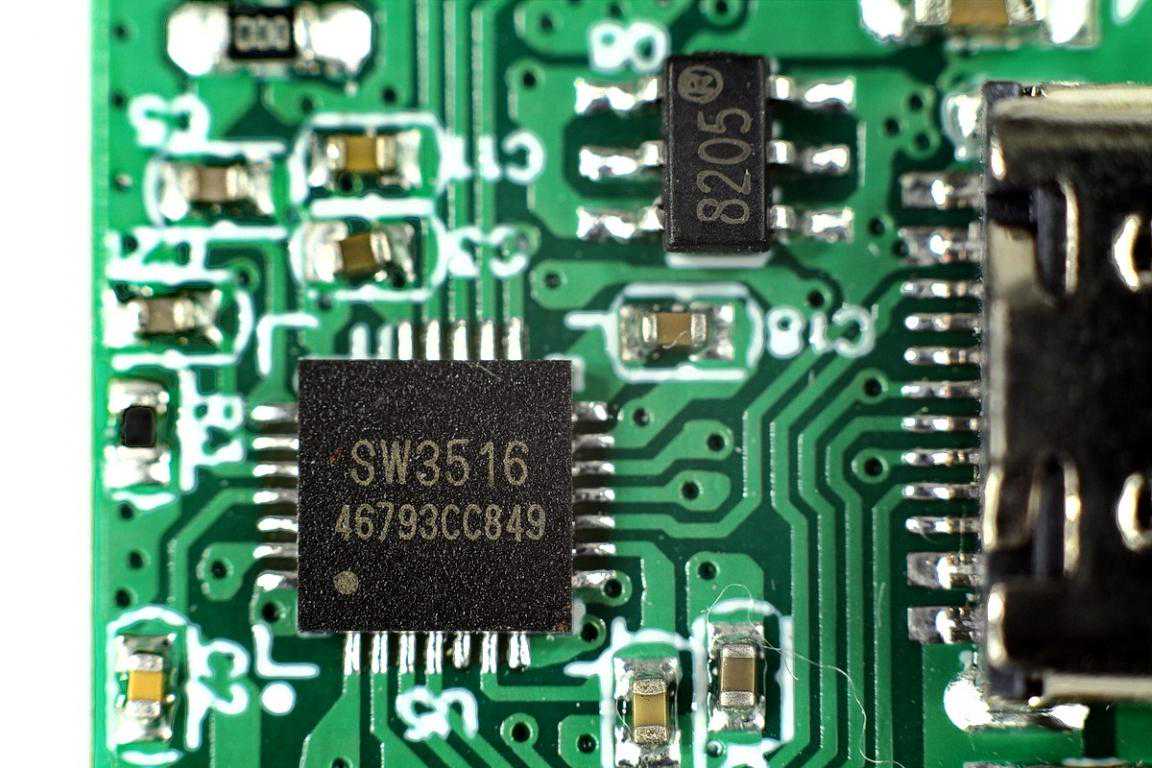

小板上有一颗控制输出的8205MOS管和智融IC。
智融SW3516，内置同步降压控制器的支持QC4+协议的协议IC，内部集成降压控制器和协议。支持A+C口任意口快充输出，支持双口独立限流。其集成了5A高效率同步降压变换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等多种快充协议，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。可广泛应用于USBPD双口快充车充、USBPD双口快充充电器以及USB插排等产品。

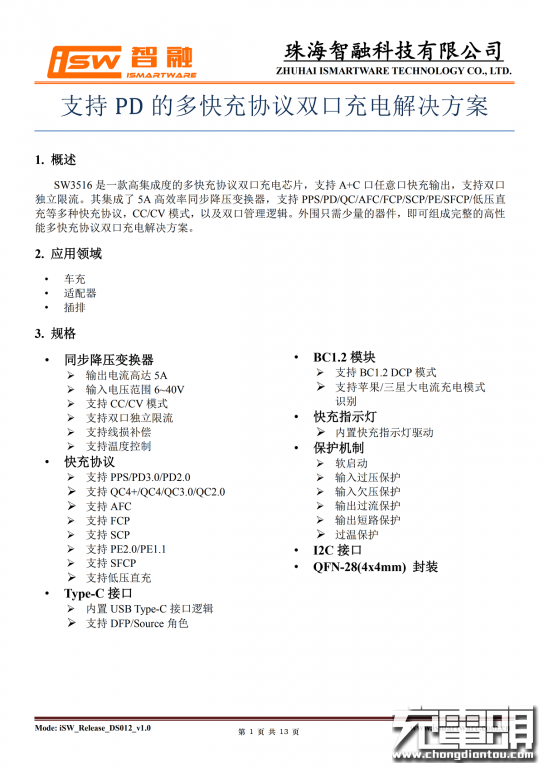

智融SW3516详细规格资料。
通过充电头网拆解发现，SW3516还被iCleverUSBPD充电器、倍思USBPD双口车充、魔狐快充车充采用。

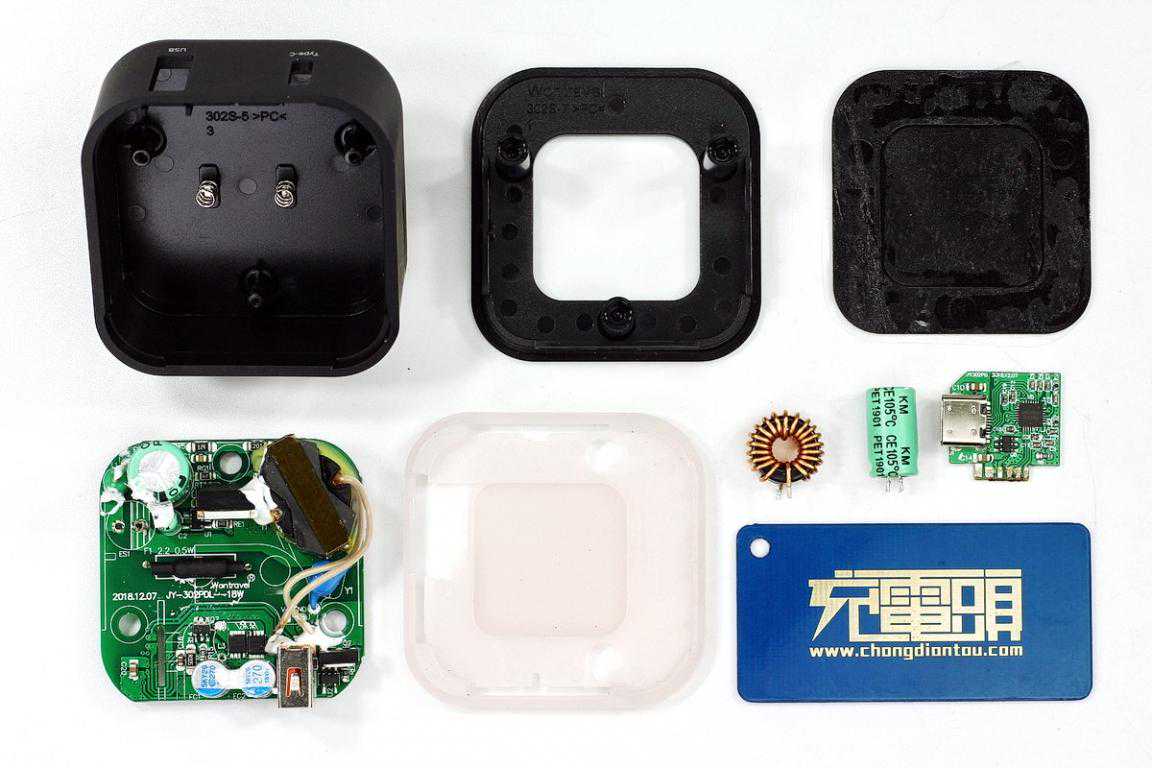

全部拆解完毕。
充电头网拆解总结
倍思这款产品将充电器、转换头合二为一，不仅带有两个输出接口、支持USBPD快充功能，而且还支持多国插角的随意转换，以适应全球不同国家和地区的插脚标准。充电器的输出功率为18W，在双口输出是会自动将为5V输出，基本可以满足便携小功率移动设备的充电需求。充电器内部设计精简，使用了士兰微、新功率、智融等品牌产商的元器件，保证产品的稳定性。
