不可不了解的彩钢知识

一、啥叫彩钢？

彩色涂层钢板，俗称彩钢板，以冷轧钢板镀上其他金属非金属或合金（锌、铝、镁、锰、硅等）为基板，经过表面处理转化后（脱脂、磷化、铬酸盐），涂覆有机涂层经烘烤制成，具有轻质高强、色彩鲜艳、耐久性好等特点。广泛应用于建筑、家电、装潢、汽车等领域。

彩钢板的强度取决于基板材料和厚度，耐久性取决于镀层、表面涂层和加工工艺，涂层有聚酯涂层（PE）、氟碳涂层（PVDF）、硅改性涂层（SMP）、高耐侯涂层（HDP）、丙稀酸涂层、聚氨脂涂层（PU）、塑料溶胶涂层（PVC）

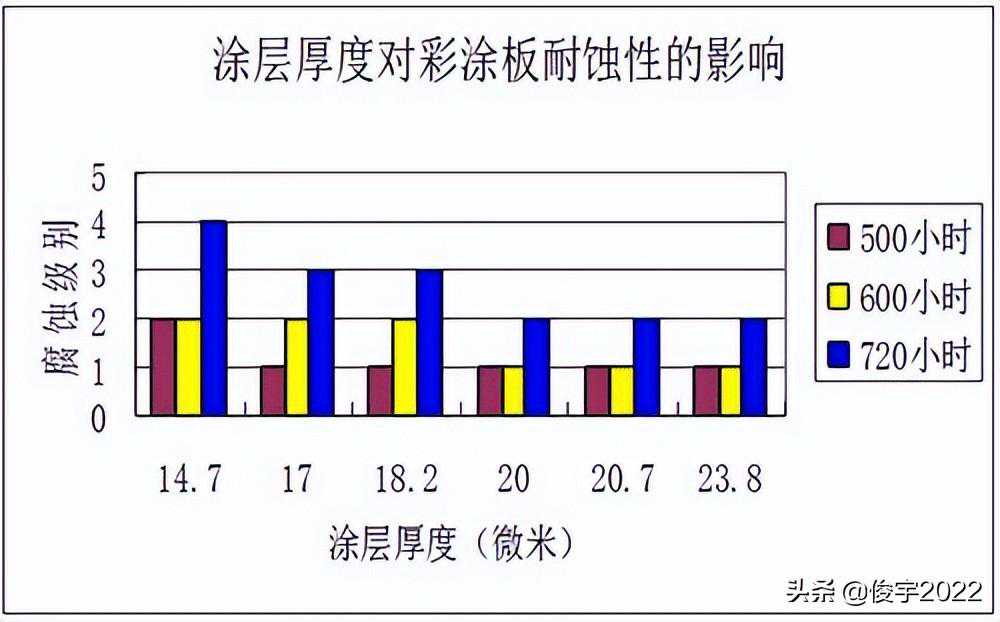

等。涂层结构有二涂一烘、二涂二烘等，免维护使用年限根据环境大气不同可为10－30年。

涂层结构

上表面下表面

一次涂层不涂1/0

一次涂层一次涂层1/1

二次涂层不涂2/0

二次涂层一次涂层2/1

二次涂层二次涂层2/2

二、常用涂料

1、聚酯(PE、Polyester)

PE涂料对于材质有良好的附着性，彩涂钢板易于加工成型，价廉且产品多，颜色和光泽的选择余地大。聚酯涂料对耐紫外光性与涂膜耐粉化性，并不理想，因此PE涂料的使用仍需受到一些限制，一般用在空气污染不严重的地区或需多次成型加工的产品。

2、硅改性聚酯（SMP,SiliconeMobifiedPolyester)

由于聚酯含有活性基-OH/-COOH，极易和其它高分子化和物反应，为改良PE的耐阳光性与粉化性，以色泽保持性与耐热性优的Silicone树脂作变性反应，和PE的变性比可于5%—50%之间，SMP提供钢板更好的持久性，其防蚀年限可长达10-12年，当然其价格也比较PE为高，但因Silicone树脂对材质的附着性和加工成型性并不理想，因此SMP彩涂钢板并不适用于需多次成型加工的场合，大部分用于建筑屋顶及外墙。

3、高耐侯聚酯(HDP、HighdurablePolyster)

对于PE和SMP的缺点，英国HYDRO公司（现被BASF收购）、瑞典的BECKER等在2000年初其开发出可达到PVDF涂层60-80%耐候性HDP聚酯涂料，且优于普通的硅改性聚酯涂料，其户外耐候性达到15年。高耐候聚酯树脂在合成时采用含环己烷结构的单体，来达到树脂的柔韧性、耐候性和成本的平衡，采用不含芳香族的多元醇和多元酸来减少树脂对UV光线的吸收，达到涂料的高耐候性能。涂料配方中加入紫外线吸收剂和位阻胺（HALS）提高漆膜耐候性能。高耐候聚酯卷材涂料在国外已被市场认可，该涂料性价比十分突出。

4、PVC塑料溶胶（PVCPlastisol）

PVC树脂有很好的耐水性和耐化学药品性，一般以高固形份涂装，其涂装厚度于l00-300μm之间，能提供平滑的PVC涂膜或轻压花处理作压花涂膜;由于PVC涂膜为热可塑性树脂，具有高膜厚，能提供钢板良好的保护。但PVC耐热性较弱。在早期在欧洲使用较多，由于其环保属性相对较差，目前使用越来越少。

5、PVDF

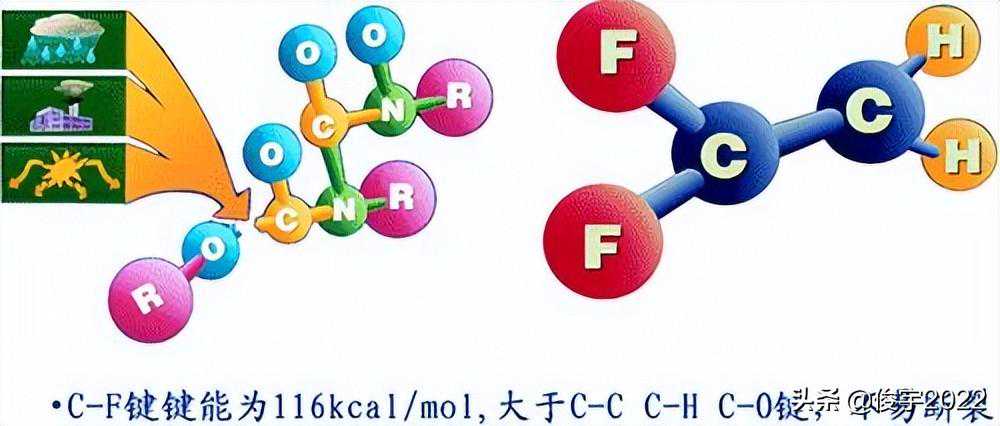

由于PVDF的化学键与化学键间，有很强的键能，因此涂料具有非常好的防蚀性和色泽保持性，在建筑工业用彩涂钢板涂料中，是属于最高级产品，且分子量大又为直键型结构，因此除耐化学药品性之外，机械性能、耐紫外线和耐热性能也很突出。在一般环境下，其防蚀年限可达20—25年之久。近年来，国内开始盛行以三氟氯乙烯和乙烯酯单体共聚的含氟树脂，大量应用于建筑的外墙和金属板，由于使用易水解的乙烯酯单体和氟的含量较PVDF低30%左右，因此其耐候性与PVDF比较，有一定的差距。宝钢所生产的氟碳涂层，其涂层PVDF含量不小于70%（其他为丙稀酸树脂）。

6、聚氨酯

近年所开发的一个面漆新品种，综合性能优异，价格昂贵，正在推广中。

7、丙稀酸树脂

综合性能好，价格昂贵，只在特定领域内使用（如集装箱用）。

树脂类别

硬度

折弯

耐腐蚀性

耐候性

成本

膜厚要求/um

聚酯

优

良

优

丙烯酸树脂

优

可

良

劣

硅改性聚酯

良

可

良

优

良

PVC溶胶

可

优

良

劣

200

PVDF树脂

可

优

劣

高耐侯聚酯

良

优

良

优

良

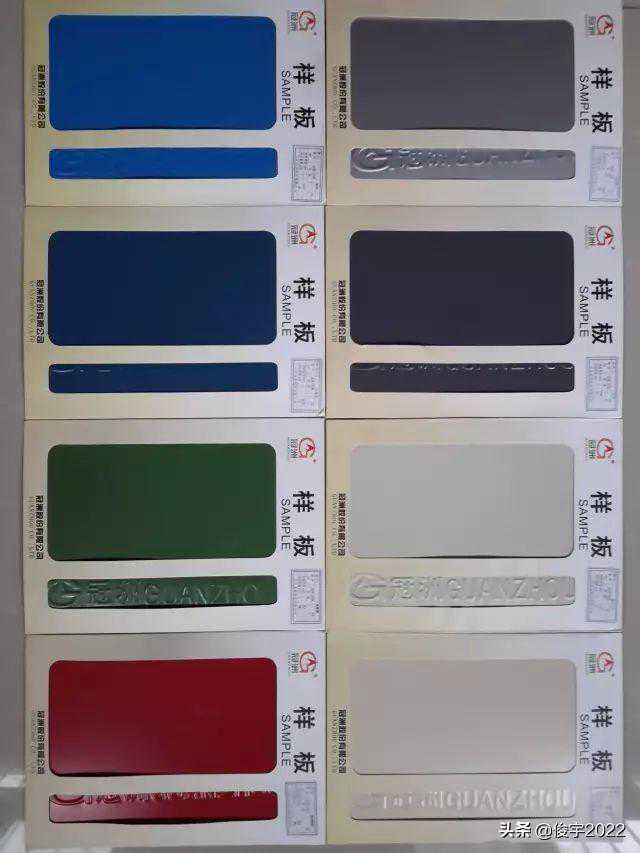

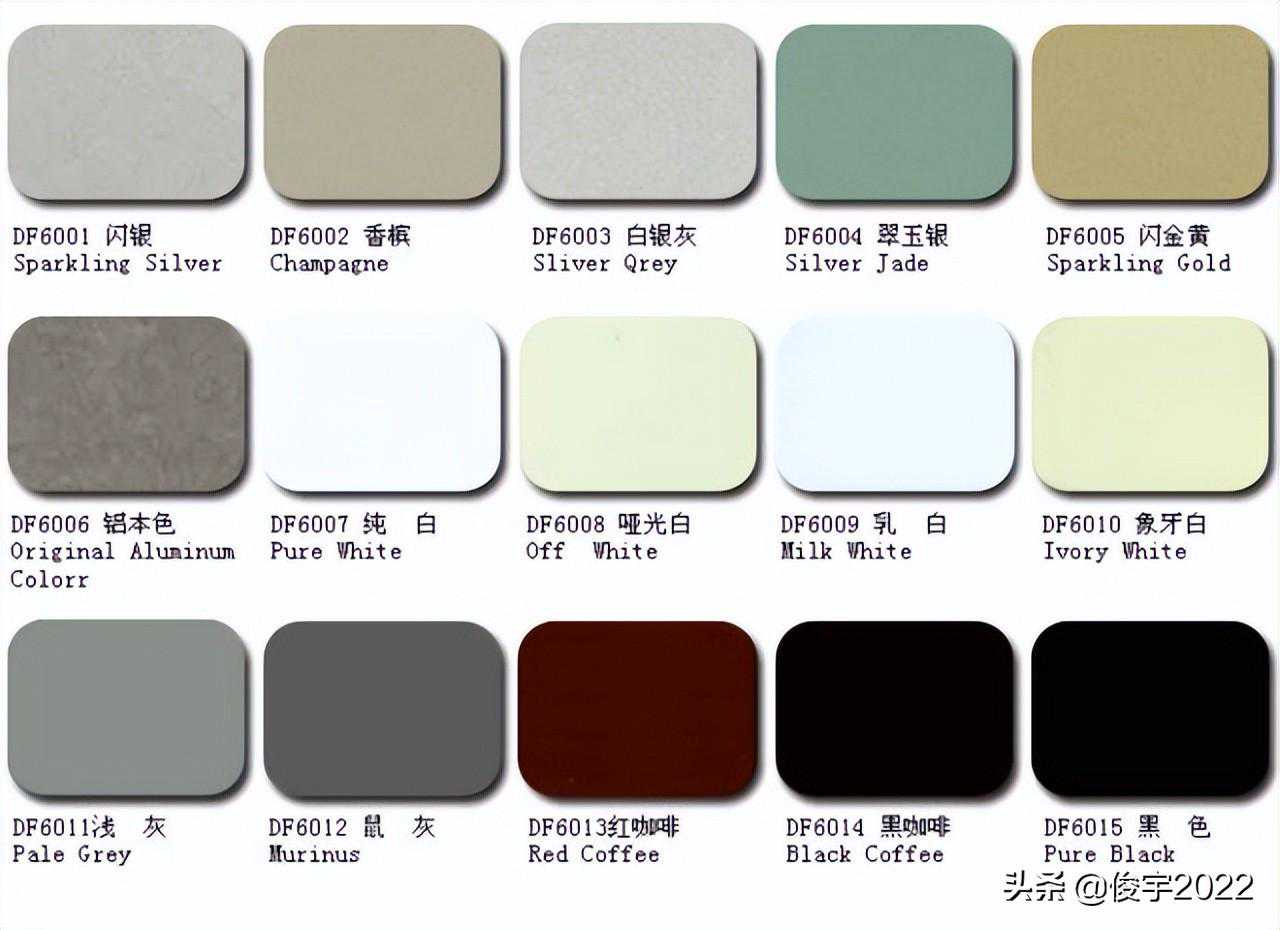

颜色分类：

除各大厂自有色系外，彩钢行业主要色系标准是采用德国欧标色卡（1927年），中文译为：劳尔色卡（RALK5,RALK7,）

部分厂家色系：

RALK5/K7色系：

()阿克苏诺贝尔(荷兰)

阿克苏诺贝尔是全球财富500强公司，是世界领先的大型工业公司，也是世界最大的装饰公司之一，业务遍布欧美及世界各地，产品涉及工业涂料，粉末涂料，船舶及防护涂料，包装涂料，纸浆和造纸化学品，基础化学品及聚合物化学品等，广泛生产和供应各类油脂，涂料和专业化学品，旗下拥有包括多乐士，来威漆，多乐士专业，美时丽等多个世界驰名的建筑装饰漆品牌。

()PPG工业(美国)

PPG工业公司始建于1883年，总部设在美国匹兹堡市，是全球性的制造企业，生产及经营涂料、玻璃、玻璃纤维及化学品，在世界上位居行业先导地位。PPG工业公司始建于1883年，总部设在美国匹兹堡市，美国财富500强企业，在全球近70个国家设有生产基地及附属机构，共有超过30,800名员工，连续51年位居财富500强之列，是世界领先的交通工具用漆、工业、航天和包装用涂料制造商。

()宣威-威廉(美国)

美国宣威·威廉司公司是美国第一家股票上市涂料制造企业。现属下有十四家附属公司。仅在乳胶涂料方面，就有三十多家工厂在同时生产，并为六十多家企业生产一百七十多个不同牌号的内外墙乳胶漆。

美国宣威公司旗下的涂料专卖店已达两千七百五十三家，遍布全美国各洲。

()艾仕得(美国)

()巴斯夫(德国)

巴斯夫股份公司(BASFSE)，缩写BASF是由以前的全名「BadischeAnilin-und-Soda-Fabrik」(巴登苯胺苏打厂)而来，是一家德国的化工企业，也是世界最大的化工厂之一。巴斯夫集团在欧洲、亚洲、南北美洲的41个国家拥有超过160家全资子公司或者合资公司。公司总部位于莱茵河畔的路德维希港，它是世界上工厂面积最大的化学产品基地。

()RPM国际(美国)

瑞佩姆国际集团是全球著名的涂料集团公司，是世界十大涂料巨头生产商之一。产品包括[智能液晶]隔热，保温玻璃涂料、建筑隔热，保温涂料、防晒隔热涂料，防水隔热涂料，工业保温涂料，防腐蚀涂料、智能修痕木器装修涂料等。主要工业品牌：[智能液晶]，[隐形]，[瑞佩姆]，[滋润]，其建筑涂料品牌[瑞佩姆]则是十大涂料品牌之一。消费市场包括电子产品所使用的专业涂料，家庭维修和装潢，船舶修理、保养等。

()钻石涂料(美国)

()威士伯(美国)

美国威士伯公司(ThevalsparCorporation)创建于1806年，是世界第六大涂料公司，也是著名的上市公司，公司总部设在美国明尼波利斯市，全球有80多家工厂，雇员16500多人。威士伯公司根据目标市场的不同，将产品划分为民用涂料、包装物涂料、工业涂料、特种涂料等类别。威士伯公司凭借其独一无二的行业地位，为客户提供专业定制化的涂料解决方案。

()三彩国际(英国)

SACAL三彩国际集团公司1910成立,总部于英国伦敦,我们是一家全球性的综合性公司,提供专业涂料产品和应用知识。在全球70多个国家有100多个子公司的生产和销售。

()日本涂料(日本)

立邦涂料(NipponPaint)是世界最早的涂料公司,也是涂料|油漆|乳胶漆世界十大品牌。

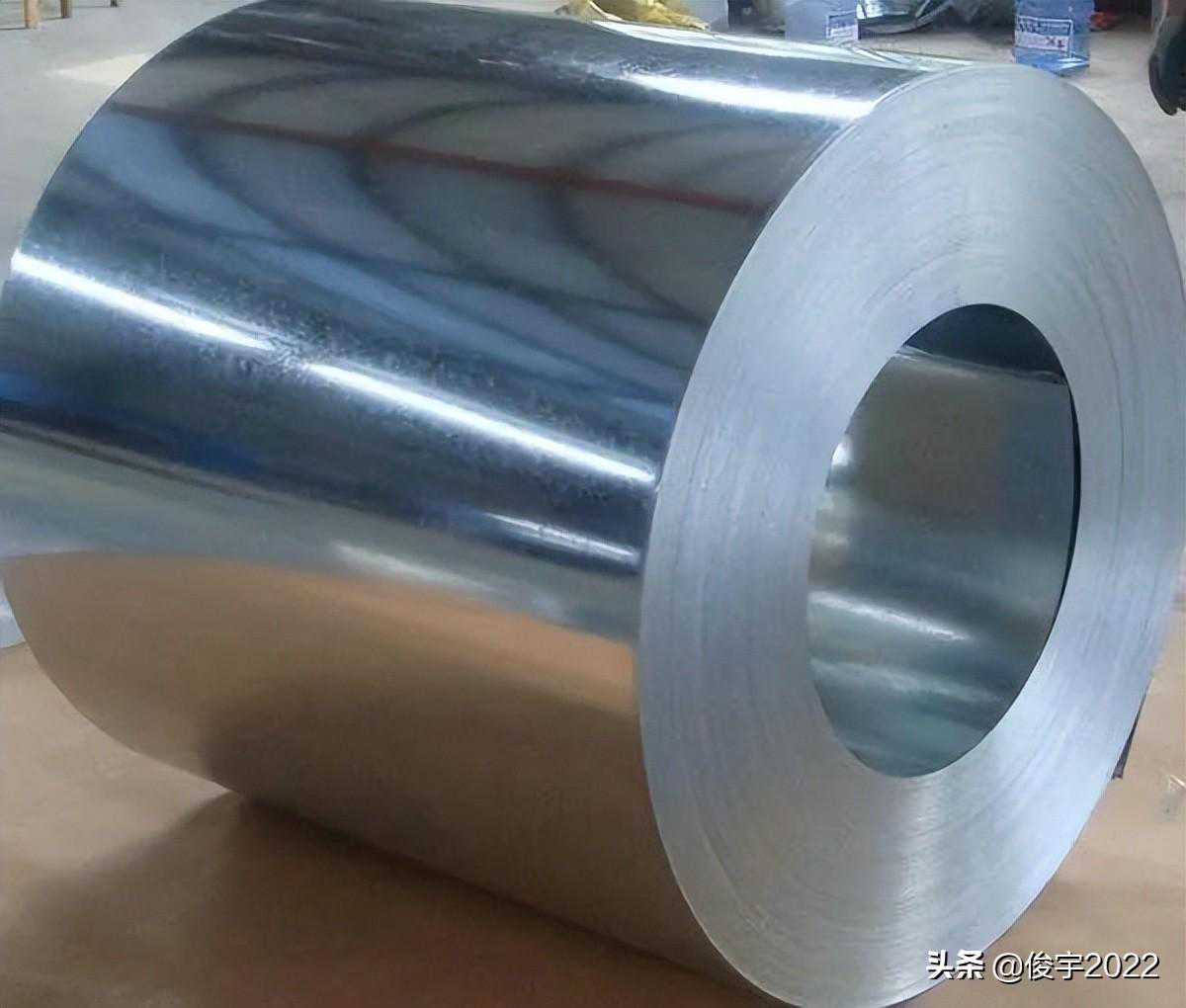

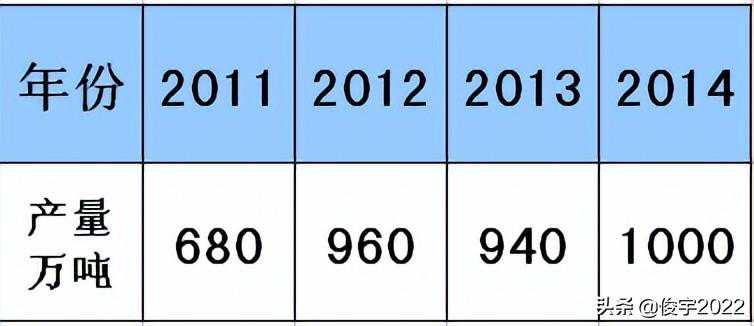

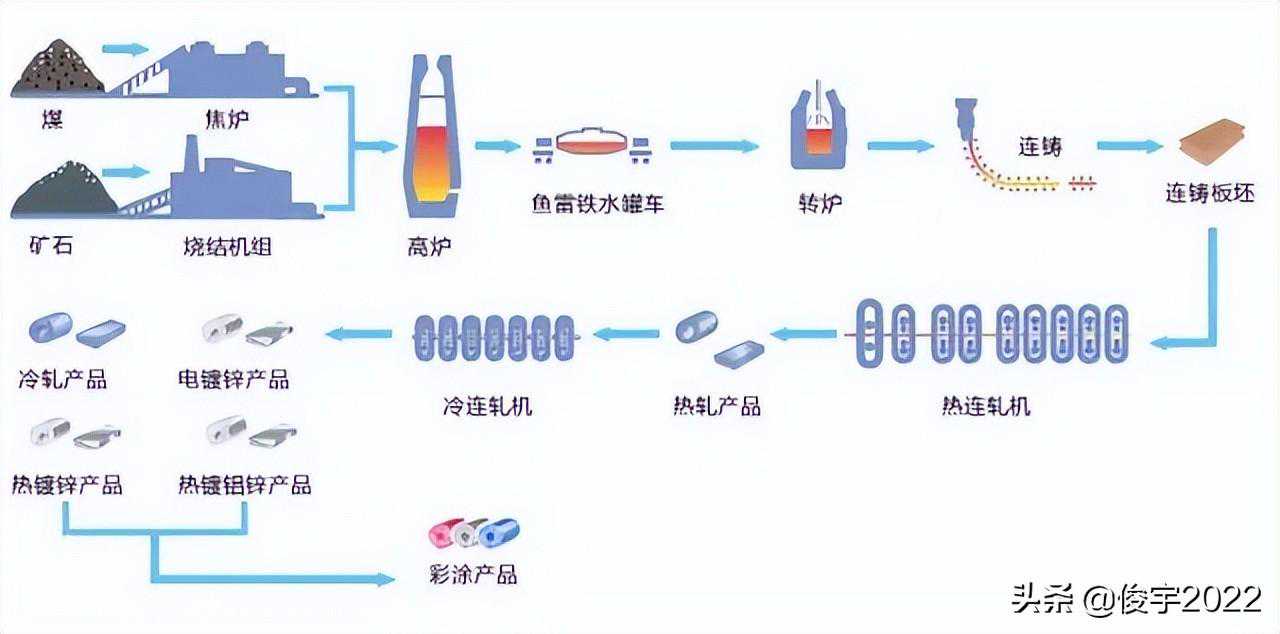

三、常用基板、镀层

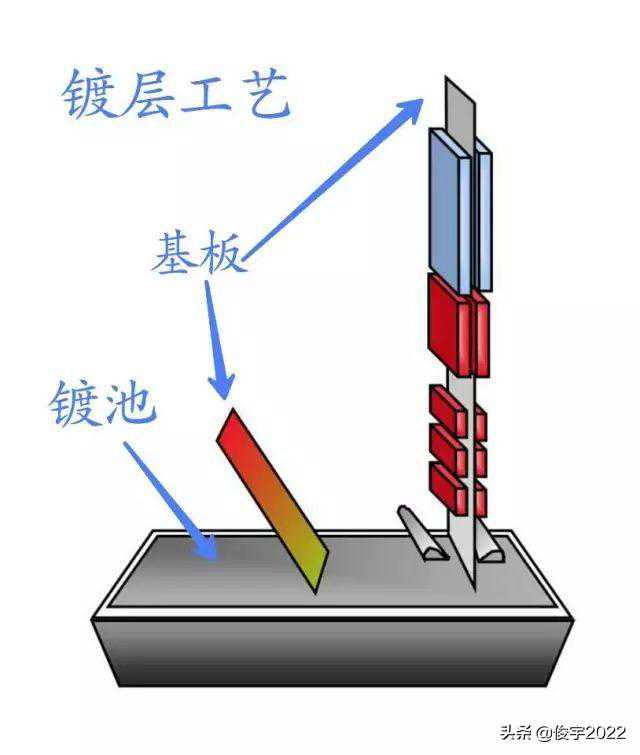

根据镀层来分，可以用热镀这种工艺生产的镀层基本上可分为下面6种：

GI（纯锌镀层）；

GA（锌铁合金镀层）；

55%Al-Zn（铝锌镀层；GALVALUME）；

5%Al-Zn（锌铝镀层,GALFAN）；

Aluminizing（镀铝），镀铝又可分为两类，一类是镀纯铝，一类是镀铝硅产品；

锌铝镁产品，近几年新型的镀层锌铝镁产品，比如Zn-5Al-3Mg。锌铝镁是一个系列产品，可以包括不同的Mg含量和Al含量。

1、冷轧基板彩色涂层钢板

由冷轧基板生产的彩色板，具有平滑美丽的外观，且具有冷轧板的加工性能；但是表面涂层的任何细小划伤都会把冷轧基板暴露在空气中，从而使露铁处很快生成红锈。因此这类产品只能用于要求不高的临时隔离措施和作室内用材。

2、热镀锌彩色涂层钢板

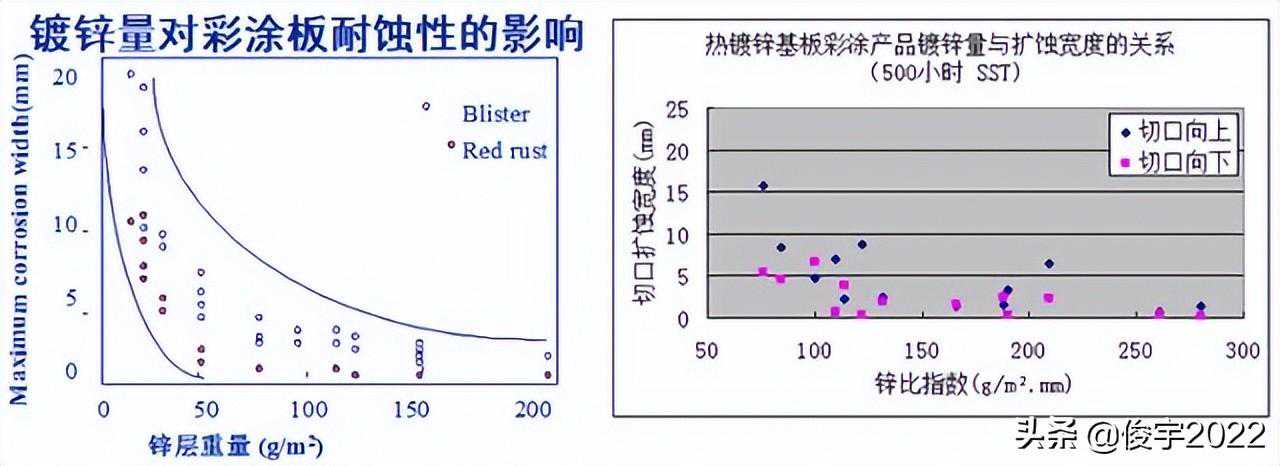

把有机涂料涂复在热镀锌钢板上得到的产品即为热镀锌彩涂板。热镀锌彩涂板除具有锌的保护作用外，表面上的有机涂层还起了隔绝保护、防止生锈的作用，使用寿命比热镀锌板更长。热镀锌基板的含锌量一般为180g/m2（双面），建筑外用热镀锌基板的镀锌量最高为275g/m2。

3、热镀铝锌彩涂板

根据要求，也可以采用热镀铝锌钢板作为彩涂基板（55%AI-Zn和5%AI-Zn）。

4、电镀锌彩涂板

用电镀锌板为基板，涂上有机涂料烘烤所得的产品为电镀锌彩涂板，由于电镀锌板的锌层薄，通常含锌量为20/20g/m2，因此该产品不适合使用在室外制作墙、屋顶等。但因具有美丽的外观和优良的加工性能，因此主要可用于家电、音响、钢家具、室内装璜等。

在国内，对于彩涂钢板选择，用户关心相对较少的是钢种。因为国内大多数彩涂钢板生产厂钢种种类较少，多数是DC51（因为他们采购来的热轧板还是轧硬卷基本就是一个钢种），有些有热镀锌产线的彩涂钢板厂通过热镀锌退火来生产全硬钢（S550）或高强钢（S350等），但难度很大，因为他们对基板的质量、化学成分无法控制。因此，质量稳定性就差，从而导致性能波动大，引起压型板板材变差。

对建筑物来说，承载重量（风载荷、雪载荷、施工人员和机械）、建筑物的跨度、檩距的设计等都依赖于钢板的强度，对于建筑维护结构用彩涂和镀铝锌板来说，国外均有相应的标准。如美国的ASTM653、ASTM792，日本的JISG3302、JISG3321，欧州的EN10215、EN10147等。按钢种大类分成CQ（普通商用级）、DQ（一般冲压用）、HSS（高强结构钢）、FH（全硬钢）。

CQ普通商用级

有色金属冶炼厂（铜、锌、铝、铅等）是最挑战彩涂钢板使用年限的。但是合理的选择材料、设计、以及环保投入等能保证或提高彩涂钢板的使用寿命。10年进行更换或维护是应该能做到的。

DQ一般冲压用

由于一般建筑用彩板均是辊压成型或复合夹芯，对材料的冲压性能要求不高，因此很少在建筑领域使用（部分门窗类彩板除外）。

HSS高强结构钢

按欧标HSS可分成4-5种不同强度的钢种，但由于普通CQ级材料已经能够取代低强度的HSS钢，因此，市场上用得较多的是屈服强度280Mpa和345Mpa的钢种，宝钢所生产的TSTE28和TS350GD就是这两个钢种。与普通CQ相比，HSS钢有几大优势：1、由于屈强比较低因此该钢种的耐火及抗震性好。2、对较厚的钢板，它可以制造大跨度拱型板。3、对一般的外墙和屋面板型，它可以比CQ材料适当减薄，从而可节约材料消耗。

FH全硬钢

是通过控制退火温度来提高钢板屈服强度的一类钢种，按国际通用标准，屈服强度≥550Mpa,抗拉强度≥570Mpa。这类材料强度高，延伸率低，适用于板型较浅的成型钢板，使用时能够大大节约材料。因此，各国争先研究开发的这种钢种。在国外标准中，对强度高又要求延伸率好的材料也有描述。例如，采用HSLA（低合金高强度）在炼钢时加入强化合金元素，但由于强度高在钢铁厂进行轧制时加大压下率就有限制，因此作为维护结构的较薄的彩涂板很少采用HSLA钢种（另一缺点是成本高）。

根据宝钢多年的钢种使用经验，彩涂钢板最终产品板型的保证，与钢板的强度等级、压型钢板的板型以及加工机器等密切相关。

总的来说，加工道次越多，板型越好，加工速度越慢、板型越好。对压型钢板板型来说，浅波板的板型优于高波板。对钢板强度来说，强度加工后的板型变差的趋势越明显。高强钢的板型相对较差还有另外一个原因就是很多彩涂生产厂仅靠降低热镀锌的退火温度来提高材料的屈服强度，这样就会导致钢板宽度方向上力学性能的不均衡。这种不均衡是由整个宽度方向带钢温度的不均匀引起的，温度下降可能导致部分部位温度低于钢板再结晶的退火温度。

四、各种代号

1、结构分类代号：Z-正常锌花：按正常冷却速度结晶而获得的锌花，可作一般用途：X-小锌花：冷却速度经特殊控制，锌花尺寸小于正常锌花，适于涂漆和正常锌花达不到要求的其他场合；GZ-光整锌花：小锌花经过光整处理，适于深冲和超深冲加工及表面粗糙度要求低的场合。

2、加工性能代号：PT-普通用途、JY-机械咬合、SC-深冲、CS-超深冲、JY-结构。选择的时候，一定要注意用途。

3、锌层重量代号：Z100、Z200、Z275；镀锌层重量是指钢板两面含锌的总量，以每平方米钢板上含锌克数表示（g/m2），如Z100表示其含锌量不小于100g/m2。

标记示例：锌层重量275g/m2，加工性能JY，表面结构Z，表面处理Y，尺寸精度B，长×宽×高的尺寸0.70mm×700mm×2000mm的钢板标记为：

钢板：275-×700×2000-GB2518-81

五、加工流程

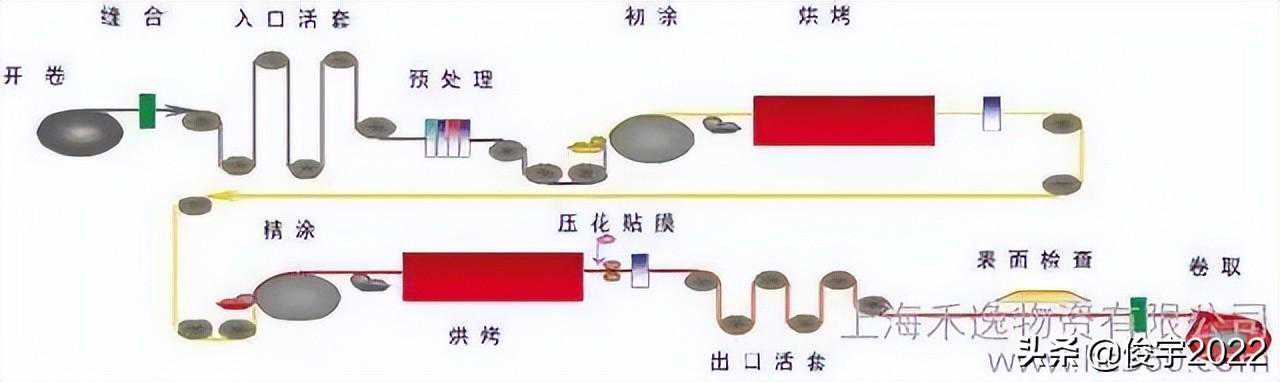

常见的二涂二烘型连续彩色涂层机组工艺流程主要生产工序为：开卷机-------缝合机------压辊------涨力机----开卷活套-----碱洗脱脂------清洗----烘干-------钝化-------烘干------初涂-------初涂烘干------面漆精涂------面漆烘干------风冷降温------收卷活套-----收卷机-----（下卷打包入库）。
