《建筑外墙外保温防火隔离带技术规程》（JGJ 289-2012）解析（2）

一、防火隔离带施工要点及验收要点

•防火隔离带的施工组织应纳入外墙外保温工程中，与外墙外保温系统同步施工。防火隔离带的施工应按设计要求和施工方案要求进行，不得擅自改动。施工方案应包括工程概况、编制依据、防火隔离带构造及使用范围、组成材料及主要指标、对基层墙体要求、施工流程、施工要点、主要节能做法、验收措施及要求

（1）防火隔离带保温板应与基层墙体全面积粘贴。防火隔离带保温层施工应与外墙外保温系统保温层同步进行，不应在外墙外保温系统保温层中预留位置，然后再粘贴防火隔离带保温板。

目的在于确保不出现上下贯通的缝隙，影响防火效果，而先预留位置再粘贴保温板实际上由于空气无法排尽，往往难以做到全面积粘贴。

（2）防火隔离带保温板与外墙外保温系统保温板之间应拼接严密，宽度超过2mm的缝隙应用外墙外保温系统保温材料填塞。

要注意的是此处指的是隔离带与主体保温材料间的缝隙，对于隔离带材料之间的对缝一定要互相挤紧，不留缝隙。

（3）在门窗洞口，应先做洞口周边的保温层，再做大面保温板和防火隔离带，最后做抹面胶浆抹面层。抹面层应连续施工，并应完全覆盖隔离带和保温层。在窗角处应连续施工，不应留槎。

重点：大面压小面、连续施工、覆盖完全

（4）防火隔离带的位置、宽度、材料应符合本规程要求，同时还要有防火隔离带外墙外保温系统的耐候性检验合格报告。—进场复验为见证取样，同材料、同厂家、同工程的防火隔离带主要组成材料应至少复验一次，其它相关要求按《建筑节能工程施工质量验收规范》GB50411进行。

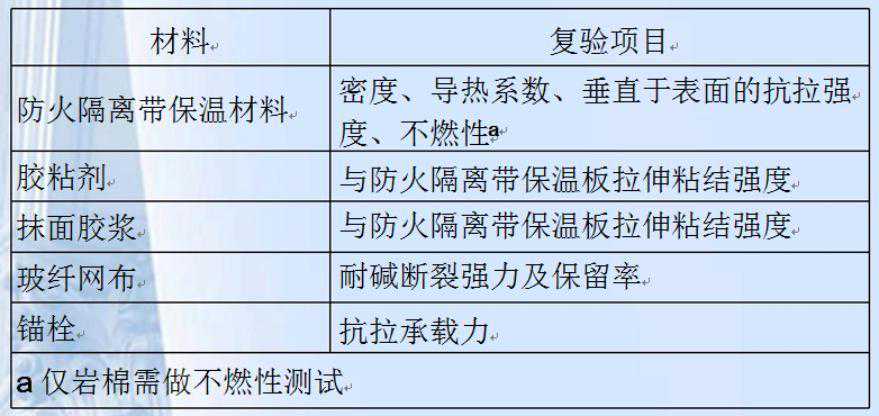

（5）材料进场复验项目：

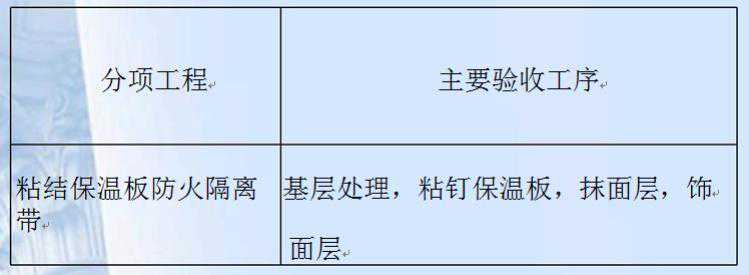

（6）防火隔离带工程应作为建筑节能工程的分项工程进行验收，验收工序如下：

（7）主控项目共有五条：

①防火隔离带及主要组成材料性能应符合本规程规定方法：检查产品质量证明文件、出厂检验报告和进场复验报告。

数量：全数检查

②防火隔离带保温板与基层墙体拉伸粘结强度不应小于80kPa。

方法：按144现场检验

数量：每检验批不少于3处

③防火隔离带保温层宽度与厚度应符合设计要求方法：测量、插针法检查。

数量：每个检验批不少于10处

④防火隔离带抹面层厚度应符合设计要求

方法：破损法检查数量：每个检验批不少于3处

⑤防火隔离带与基层全面积粘结

方法数量同上

此五项主控项目涵盖了防火隔离带的材料性能、安装位置、宽度和联结安全性，这些都会直接或间接影响到隔离带的最终防火效果，因此在验收中一定要把好关

（8）一般项目有两个：

•锚栓数量、位置、锚固深度应符合本规程和设计要求。

•防火隔离带部位底层玻纤网格布及搭接宽度主要通过观察和测量检查确保其符合要求

数量上每检验批均不少于5处。

二、关于防火隔离带几个具体问题的探讨

（1）在当前情况下的实际工程中什么情况下要做防火隔离带，应如何设置？2012年底65号文废止后，现行有效的仍应是两部委的46

号文，如各地方对此有更严格的规定，则从地方要求。但从试验可以看出对于B1级的聚苯板在大火下并未与B2级有质的差别，因此建议采用B1聚苯板有可能也应考虑增加防火隔离带

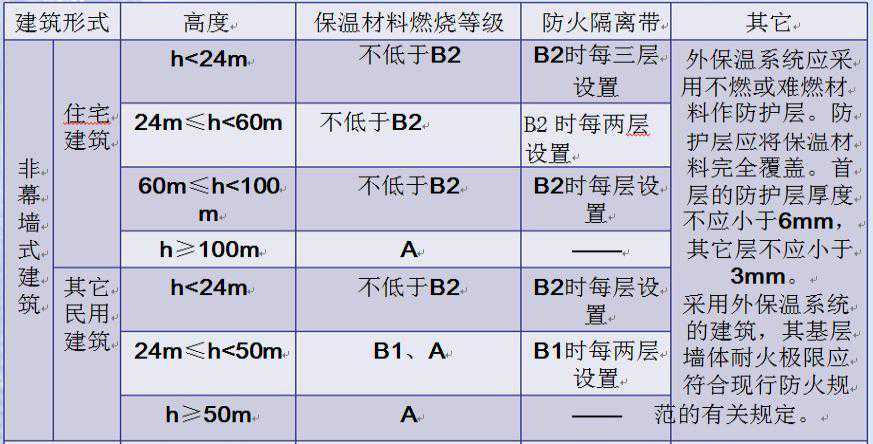

（2）回顾一下46号文的有关规定

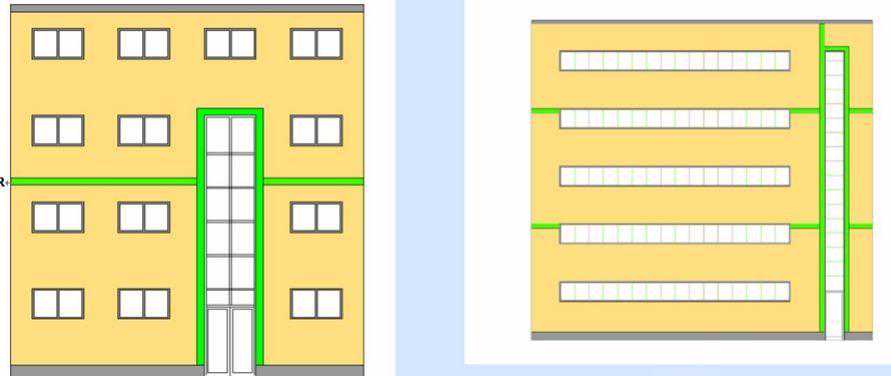

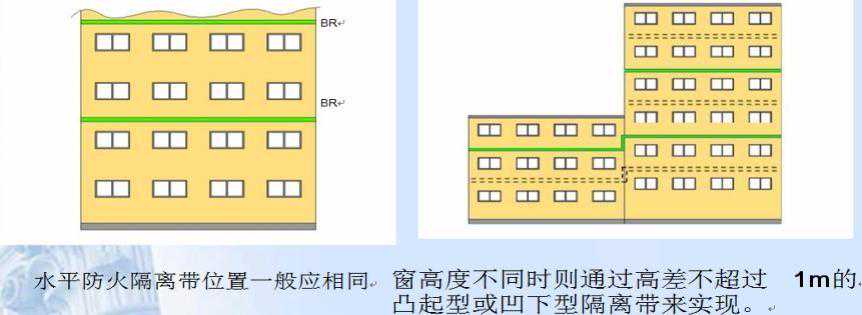

（3）实际工程中遇到楼梯间外窗等特殊情况的防火隔离带如何处理？防火隔离带一般安装在窗口上沿水平成环，在遇到特殊情况时可有所变化，但仍必须封闭成环.

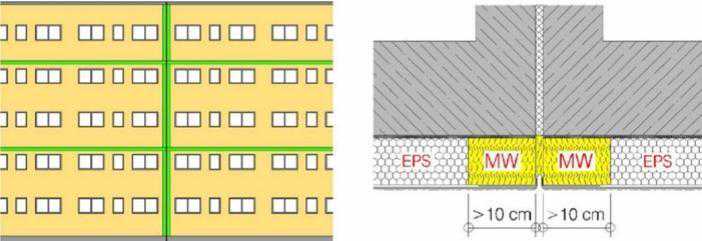

（4）在有结构伸缩缝的防火墙位置的防火隔离带

当伸缩缝位于防火墙中心时（标准做法），在“伸缩构造物”（挠性型材，填缝槽，填缝橡胶条）的后面应该填满岩棉直到外墙表面。此外在伸缩缝两侧的防火墙厚度上必须安装垂直的岩棉带。

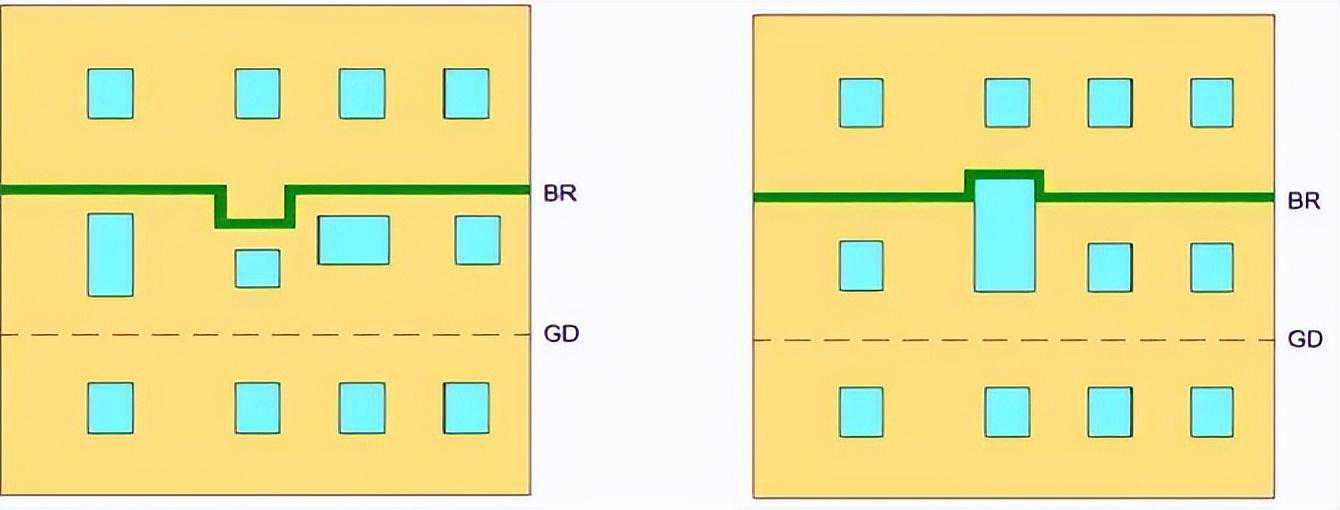

（5）不同的窗户大小在防火隔离带范围内有高度上错位安装的窗户时，隔离带和下面窗户的沿口距离最大不应该超过0.5m，可以采用凹形安装。对于高出来（大窗户）的窗户，防火隔离带必须环绕设置，采用凸形安装。但是凸出的高度不能超过1m。

（6）不同的窗户大小

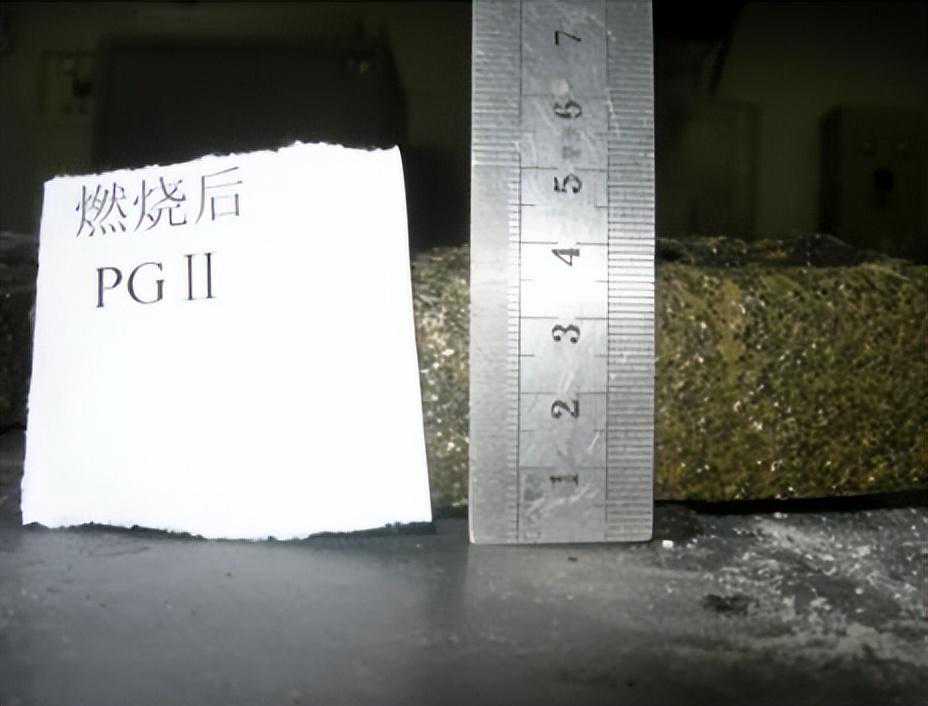

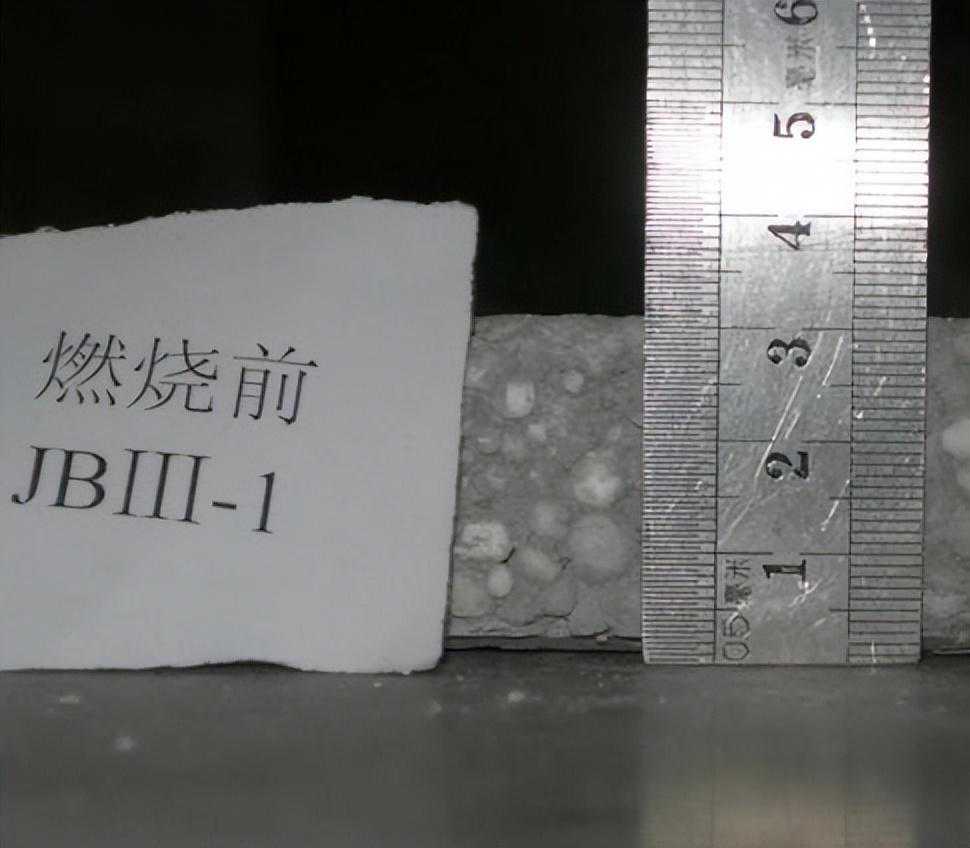

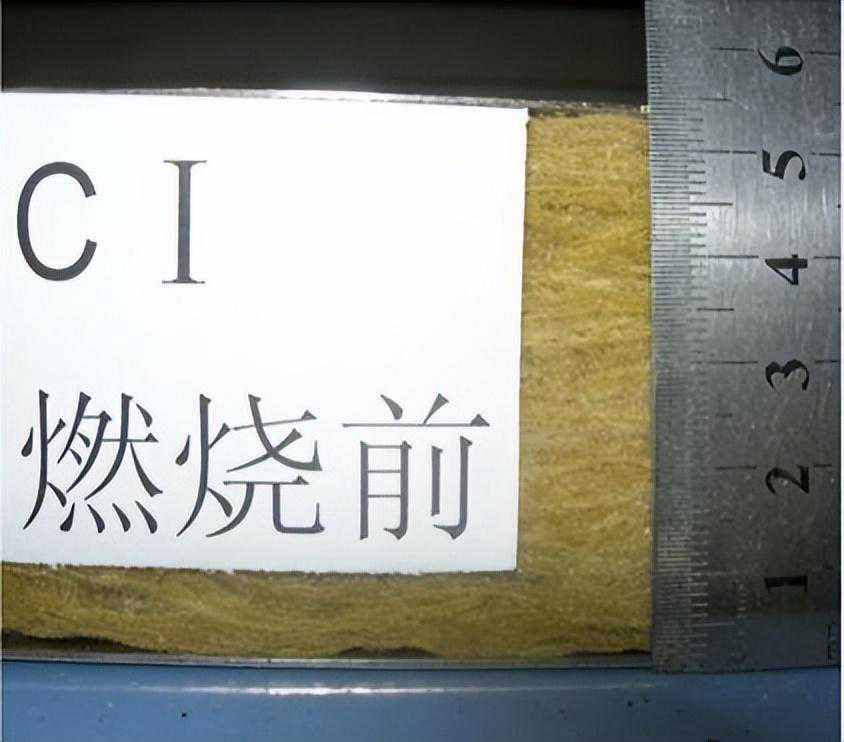

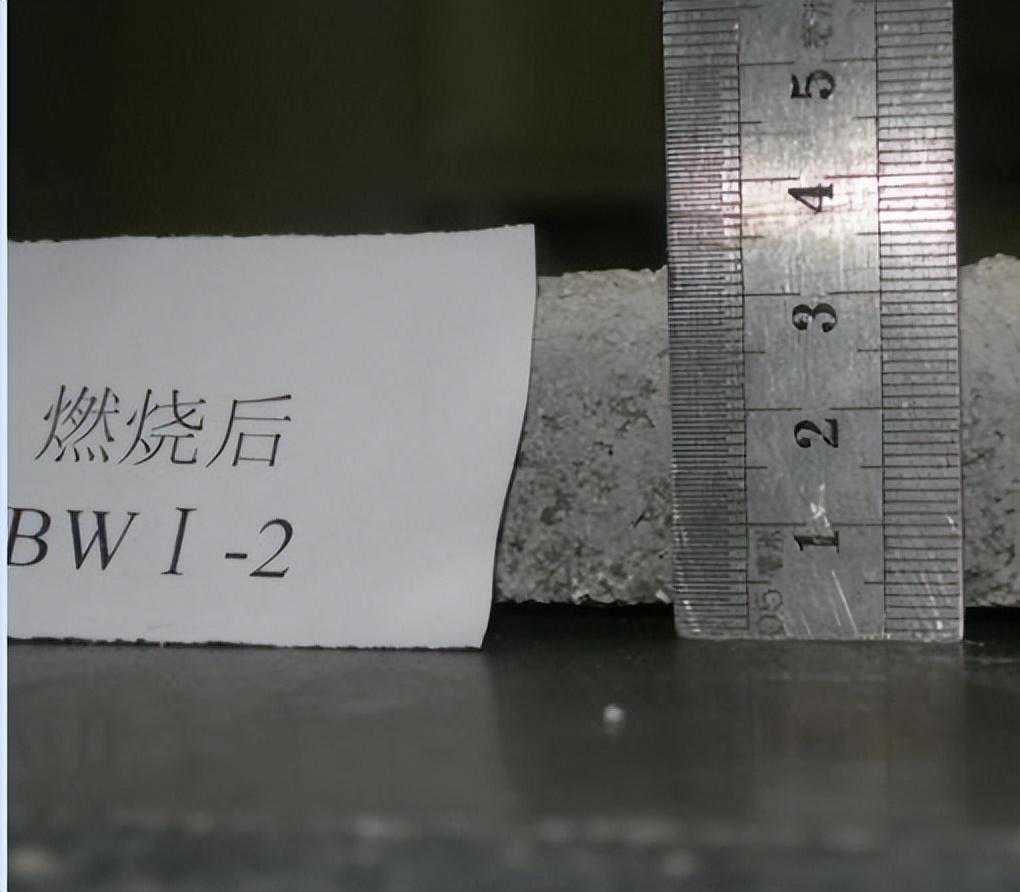

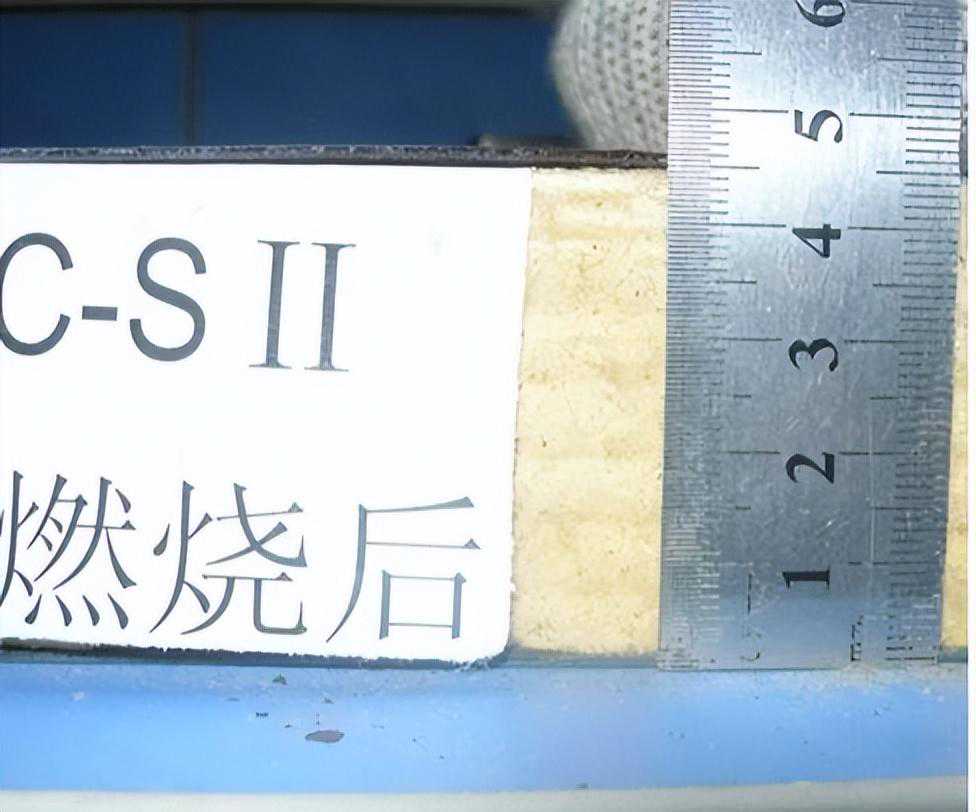

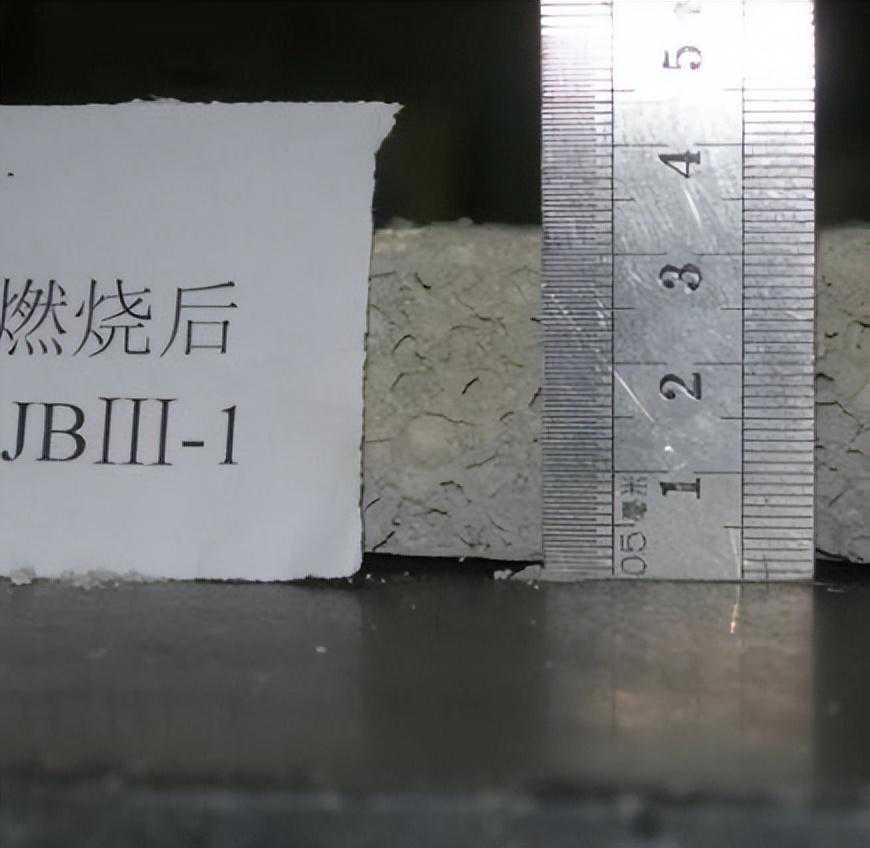

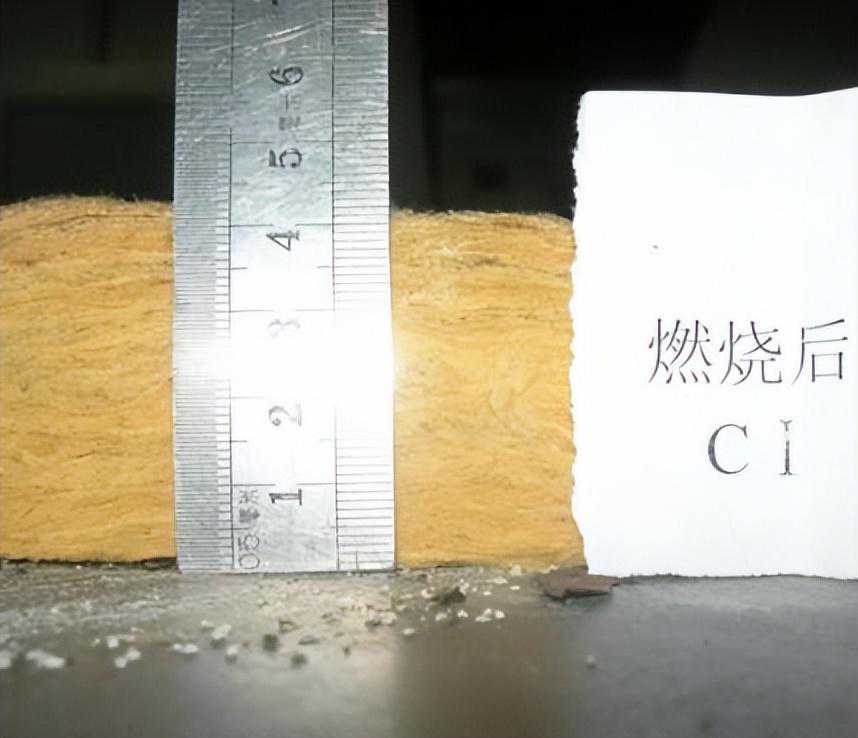

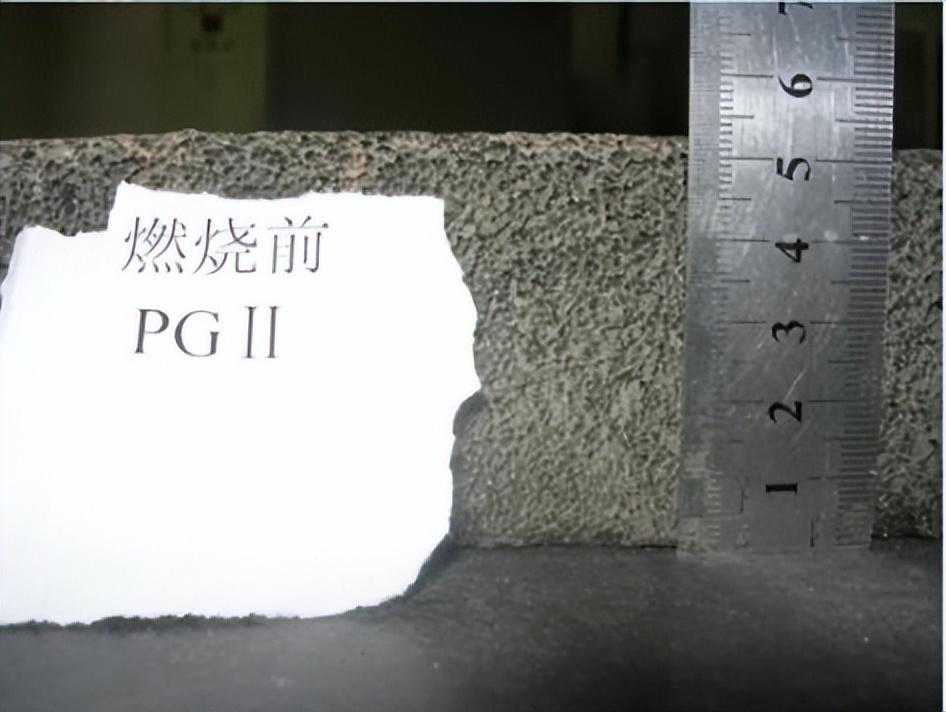

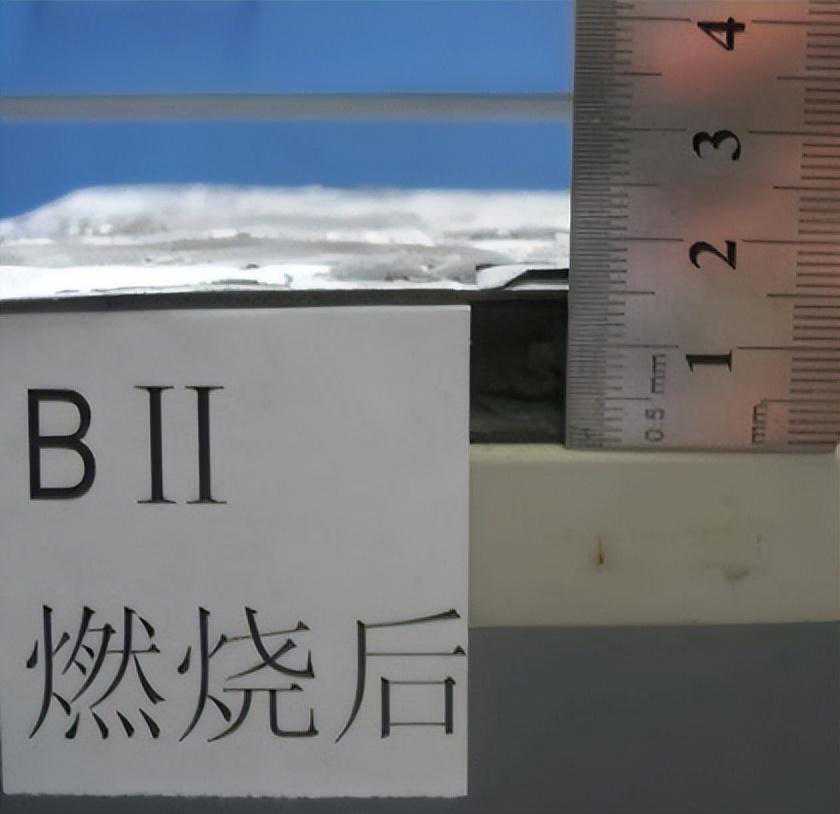

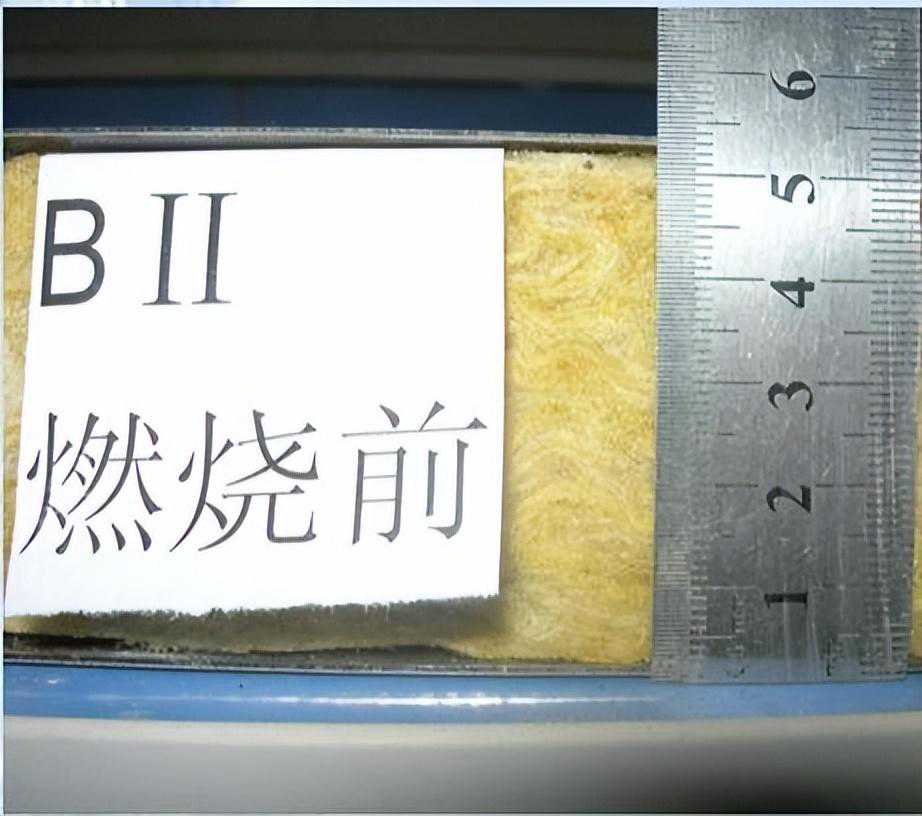

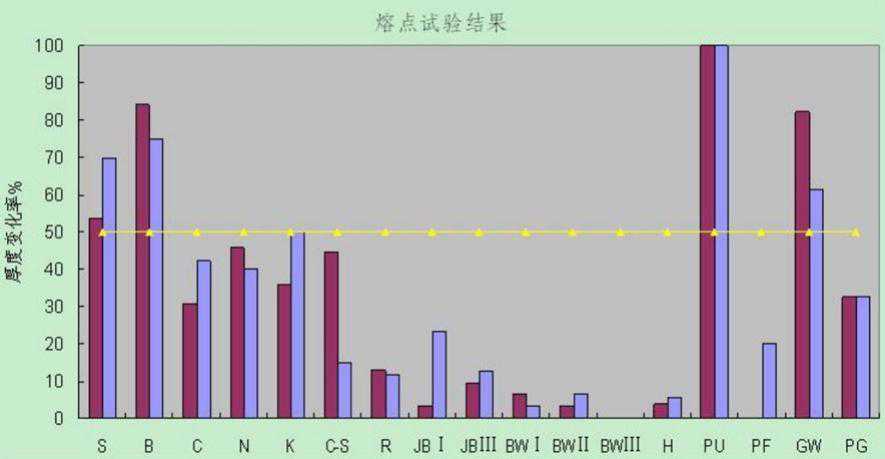

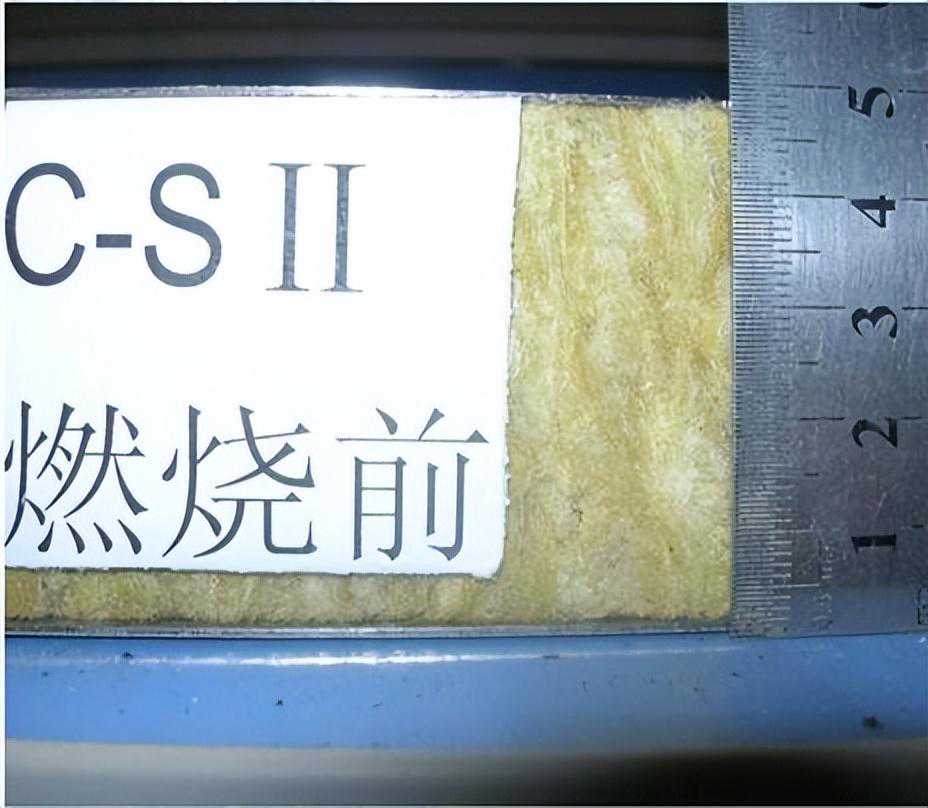

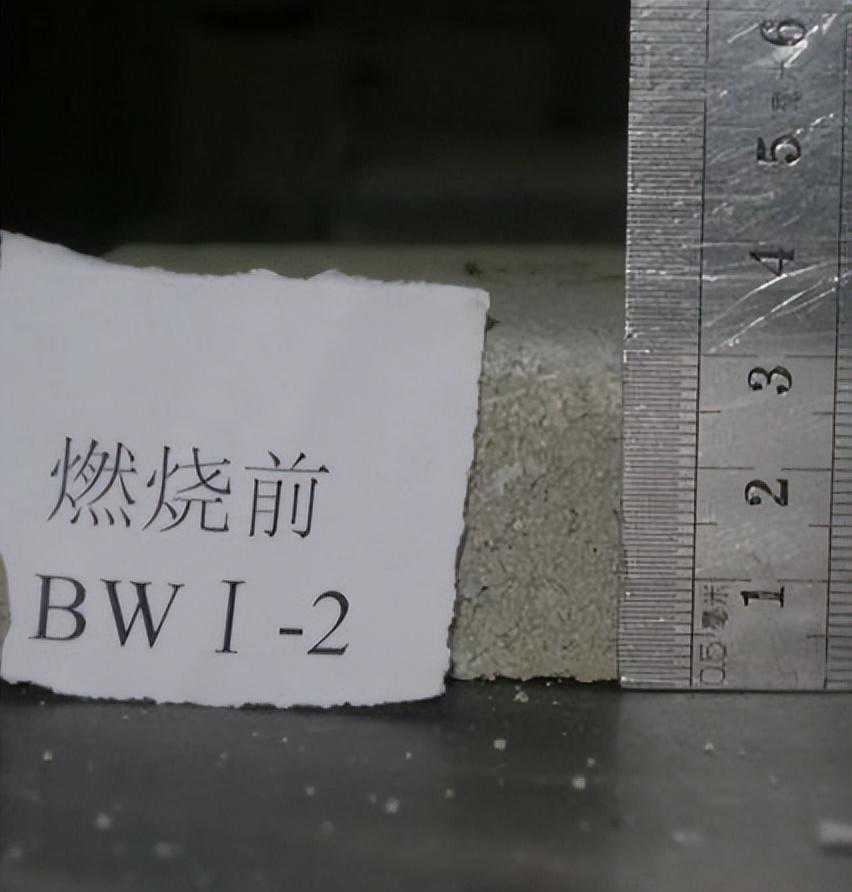

（7）关于高温条件下的体积稳定性问题？作为隔离带其主要功能在于避免火直接攻击可燃保温材料，同时托住熔融的有机保温材料不使其滴落伤及救护人员，窗口火在隔离带处温度约为1000℃，因此高温下的体积稳定性是极为关键的。德国采用的是《建筑材料及构件的防火性能矿物纤维绝热材料熔点试验方法》(DIN4102-17),温度要求为90min内按标准升温曲线升至1000℃，厚度减小率不超过50%判定为合格。目前国内尚无相应试验方法，《规程》采用了《无机硬质材料绝热制品试验方法》(GB/T5486)，但二者还是有所区别的，后者是在750℃恒温0.5h。下面是按德标的试验情况。

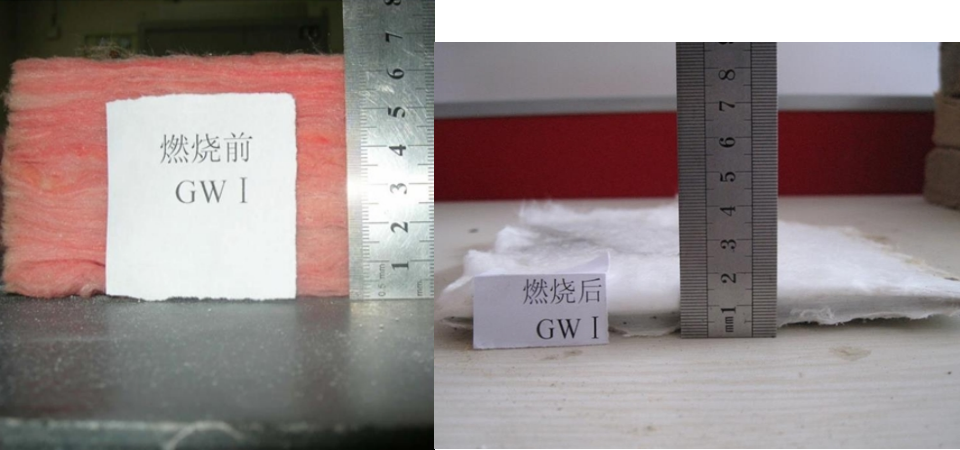

矿渣棉
