岩棉裸板外保温工程质量事故的三大原因

1、普通岩棉裸板自身缺陷

普通岩棉裸板与其他保温板相比，性能相差比较大，其强度低、易剥离分层、吸水率高、憎水性差、易吸湿膨胀，用于外保温工程中存在着一定的缺陷，易引起质量问题。目前市场上岩棉板主要是采用摆锤法工艺生产的，该工艺可使岩棉纤维部分呈竖向分布，可提高岩棉板的压缩强度和层间结合强度，压缩强度可达到40kPa，抗剥离强度也可达到14kPa，垂直板面的抗拉强度可超过7.5kPa，但要用于外保温工程时，这种强度还远远不够。

尤特森新材料集团有限公司

（1）抗拉强度低，普通岩棉保温板的抗拉强度不足0.01MPa

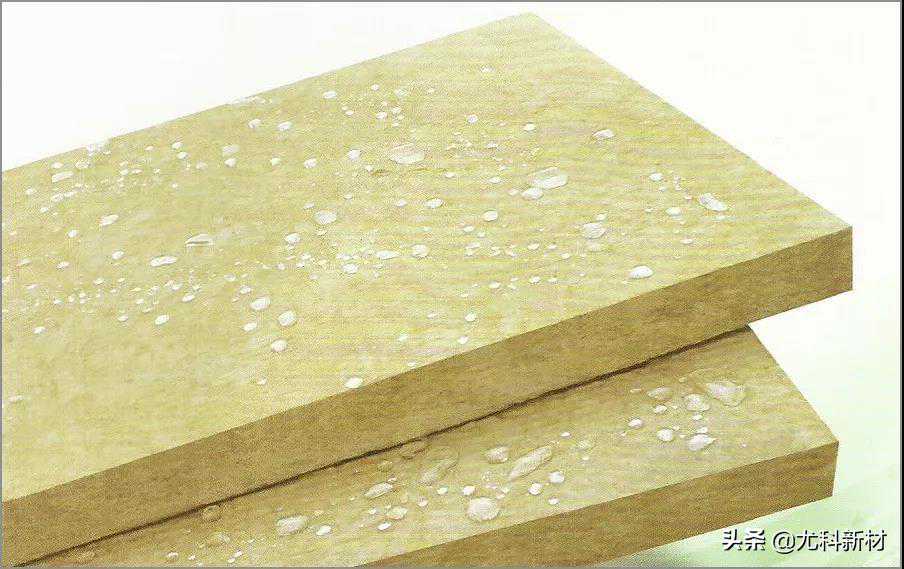

（2）普通岩棉裸板在自然环境特别是湿热条件下尺寸很不稳定。岩棉板主要由横向分布的纤维丝构成，纤维遇水后吸水分层，变形严重，岩棉吸水重量大，强度低，上墙后沉降导致空鼓，脱落，劣质岩棉板更为明显如下图所示。

（3）普通岩棉裸板纤维与纤维之间存在着连通空气，在热胀冷缩和负风压作用下极易蓬松、鼓胀如下图所示。

（4）普通岩棉裸板应用于外墙工程中时，其面层难以抵御膨胀的应力变形，上墙后势必造成外饰面效果不佳，并出现鼓包、板缝明显等现象

2、风压破坏

由于普通岩棉裸板构造疏散，垂直板面方向的抗拉强度低，同时其密度比较大，因此无法直接采用胶粘剂将其粘贴固定在基层墙体上，必须用一定数量的锚栓来固定岩棉板。若普通岩棉裸板与基层墙体的结合力不够大，无法满足最大负风压作用时，必然会被刮落。同时，由于普通岩棉裸板强度比较低，也易被大风撕裂。若锚栓直接锚固在普通岩棉裸板上，在巨大的负风压力作用下，锚栓仅能保护住锚栓盘所覆盖的部位，普通岩棉裸板会直接被拔掉如下图所示，锚固岩棉板的锚栓已失去作用。

若锚栓质量不过关，则锚栓也会被破坏，锚栓杆会被拉弯如下图所示，锚栓与基层墙体结合力不够时，锚栓也被直接拔出，锚固岩棉板的锚栓遭到破坏。

采用钢网配合锚栓来固定普通岩棉裸板时，若锚栓数量不够，也无法满足抵抗风压的作用，同样会造成岩棉板连带钢网一起脱落事故如下图所示。在混凝土剪力墙中钢筋较多，钻头在墙面钻孔时极易碰到螺纹钢受到损坏，锚钉的锚固深度和锚固数量难以保证。

3、构造设计不合理

出现面层开裂的普通岩棉裸板外保温工程通常采用的是直接在普通岩棉裸板外表面做薄抹面层，即抹聚合物水泥砂浆复合耐碱玻纤网来增强抗裂防护效果。但是，由于普通岩棉裸板强度低、易吸水、易分层，板材柔软且具有弹性，与聚合物水泥砂浆相比，二者的弹性模量、线膨胀系数等物理指标以及热工性能相差很大，因此，若直接采用水泥砂浆或聚合物水泥砂浆等密度比较大、偏刚性的材料对普通岩棉裸板抹面处理，则易使面层发生开裂、起鼓、脱落等不良现象。

同时，由于普通岩棉裸板面层纤维易断裂脱落，与抹面层材料的结合度很差，也会引起抹面层开裂甚至脱落现象。另外，岩棉吸湿膨胀或受热膨胀也会致抹面层遭到破坏。普通岩棉裸板的易吸水性还会导致抹面砂浆中的水分易被岩棉板夺走，造成抹面层快速失水而得不到有效养护而开裂。
