所有保温装饰一体板种类及对比

随着人们对建筑外墙保温、装饰的需求不断提高，保温装饰一体板作为一种新型的外墙装饰材料，逐渐得到了广泛应用。其环保节能、安装简便、维护方便、多样美观、经济实惠的多重优势得到了行业内人员的一致认可。各企业也开发了适当各种条件的各类保温装饰一体板。保温装饰一体板顾名思义就是将保温层及饰面层在工厂内预先复合好后运输到施工现场直接进行安装的一体化材料，其成本由饰面板、保温板、复合费（岩棉保温须加背衬板费用）构成。今天我们就行业标准要求、饰面层、保温层的不同对其进行分类。

第一部分：保温装饰一体板考虑安全性时按质量进行分类

1.Ⅰ型一体板：Ⅰ型＜20kg/㎡：限制使用高度≤100m

2.Ⅱ型一体板：20kg/㎡≤Ⅱ型≤30kg/㎡：限制使用高度≤40m

超出以上限制的话需要进行专家论证方案的可行性。

按照行标《保温装饰外墙外保温系统材料》JGT287-2013要求，为保证一体板的安全性及可靠性，特定以单位质量进行安装高度限制，以避免或降低一体板因不可抗力或人为因素脱落时的风险损失。

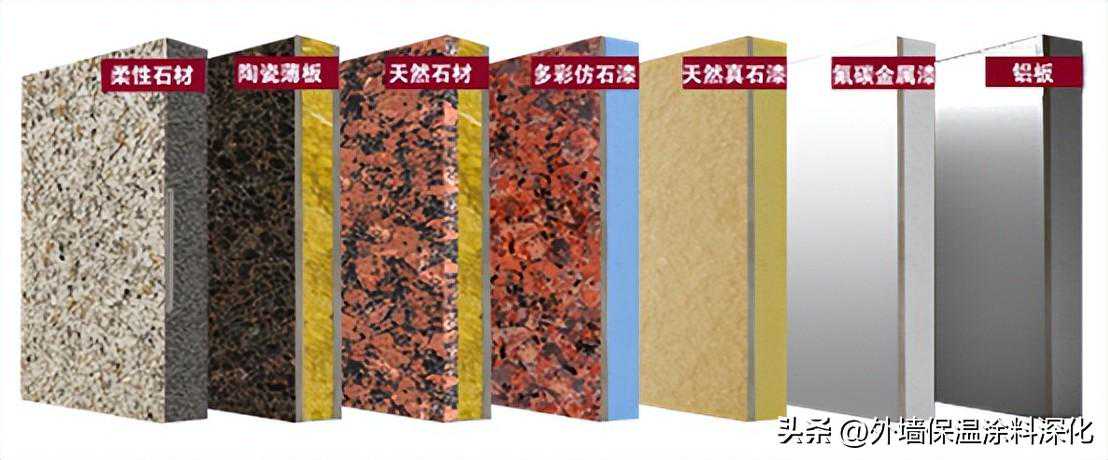

第二部分：考虑装饰效果时按饰面材料分类

为满足外立面效果要求，目前市场上开发了较多种类饰面材料的一体板，但最终目的都是在考虑安全性、经济性、耐候性的前提下达到或仿石材及铝板效果。

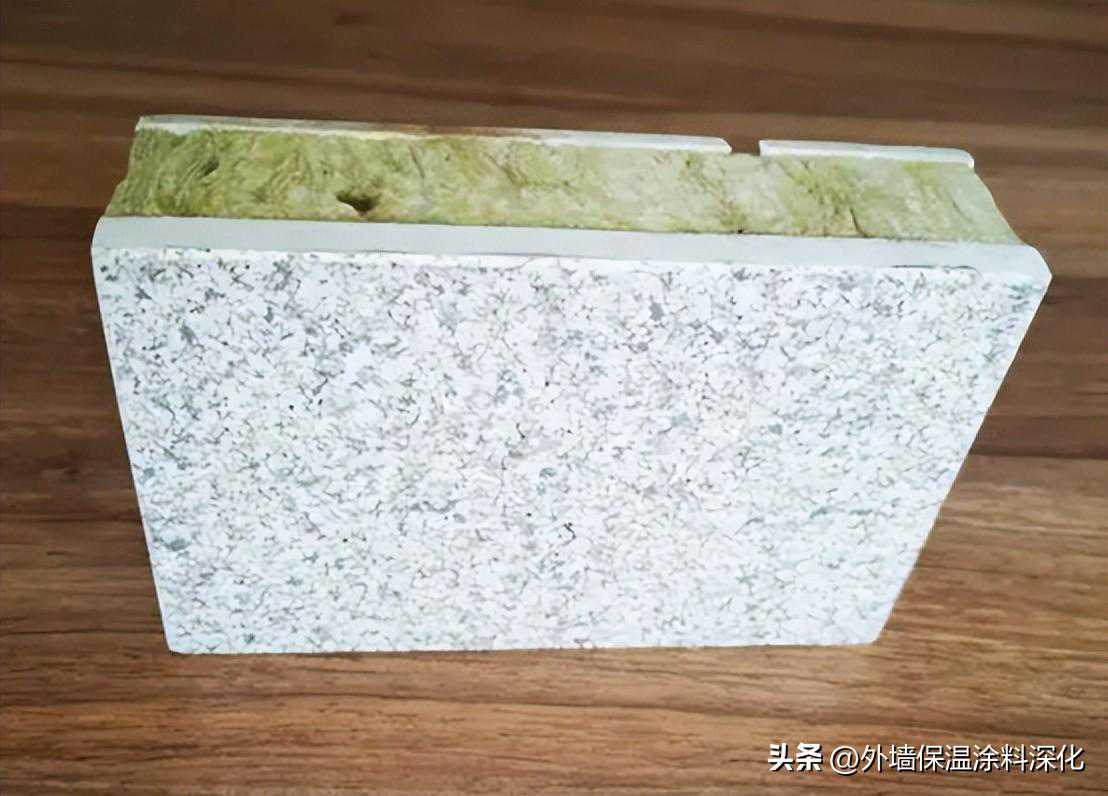

1.硅酸钙保温装饰一体化板

硅酸钙板一体板是最早开发的保温装饰一体板，是由高强度的硅酸钙板与各类保温板复合而成。按客户对效果的要求可对硅酸钙板表面进行仿石、仿金属效果的涂料的喷涂（水性涂料、氟碳漆等）。其价格优势明显，生产周期较短（＜7天）。常规硅酸钙大板尺寸为1220*2440mm，排版较为灵活。是目前市场上使用最普遍的保温装饰一体板。就单位质量而言，硅酸钙板复合XPS及EPS等轻质保温材料能达到Ⅰ型一体板要求，但XPS及EPS燃烧等级只能达到B1级，按规范要求须加设A级防火隔离带。但一体板的保温层具有隐蔽属性，现场不便察觉，给消防监管埋下隐患，且≥300mm宽的防火隔离带会影响立面排版效果或增加材料成本，故以XPS及EPS保温板为芯材的一体板市场较为小众。

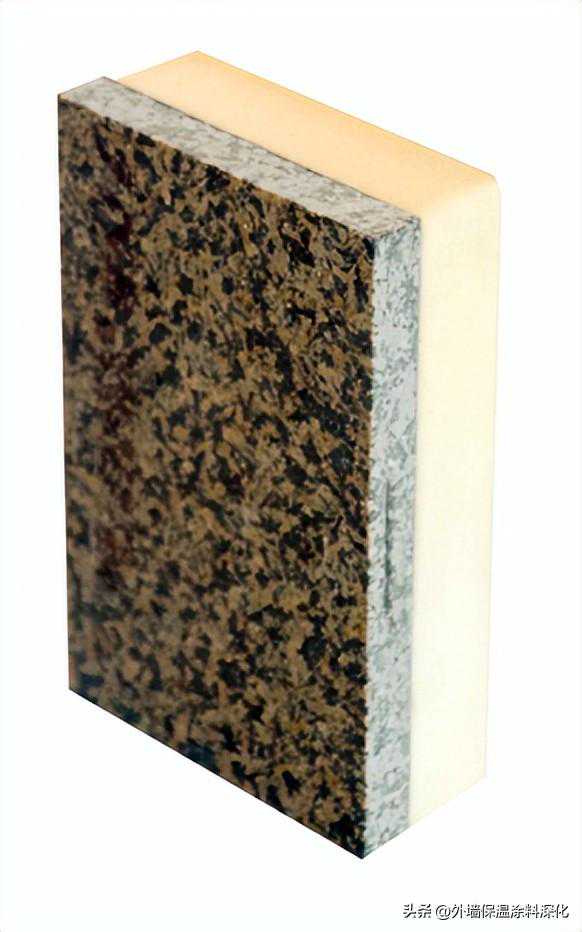

2.薄陶瓷保温装饰一体化板

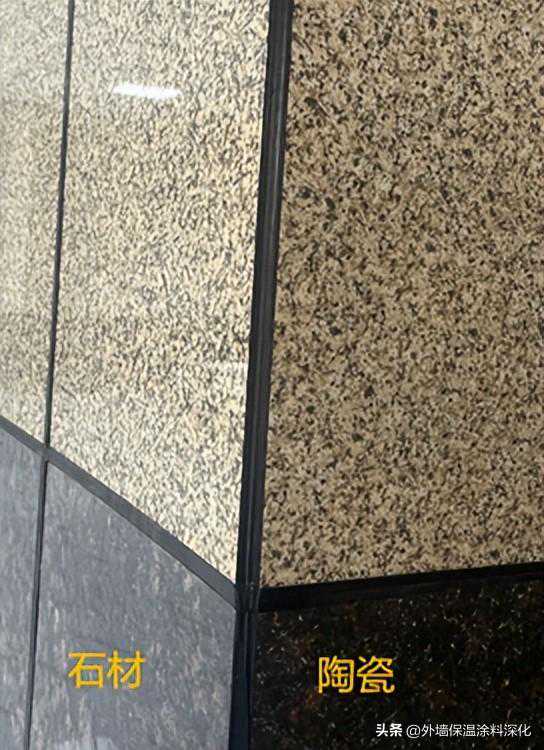

薄陶瓷一体板是近年来开发的保温装饰一体板，是由超低吸水率的薄陶瓷板与各类保温板复合而成。其高度仿石、仿金属的效果受到了大家的一致认可，特别是其仿石效果完全可以达到以假乱真的程度（如下图所示）。且其经1200℃高温煅烧后的稳定性、高耐候性也经受住了市场考验。其生产周期较长（7~10天），且一般单种定制颜色烧制须达到开窑要求，一般须≥3000㎡，否则须增加烧制费用。陶瓷板规格尺寸一般为600、800、900、1200的固定尺寸，相对硅酸钙板一体板而言排版不够灵活，现场裁切不够方便，且自重较大。陶瓷一体板较硅酸钙一体板饰面成本高出10~15元/㎡。

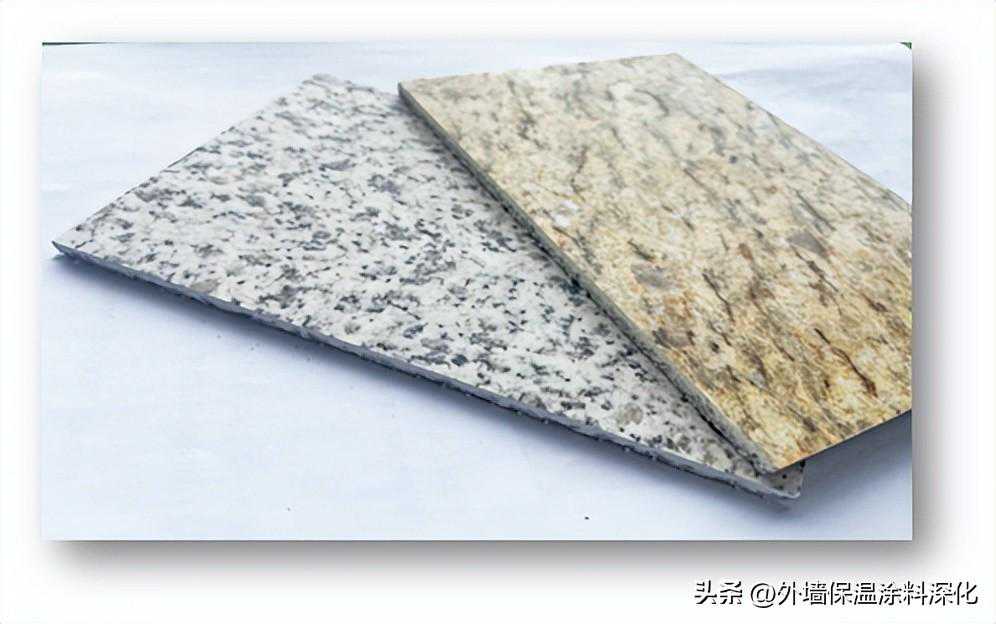

3.轻瓷保温装饰一体化板（可做A级保温Ⅰ型一体板）

轻瓷是近年来刚开发的一种人工装饰材料，其属于柔性石材范围。该材料由水泥、石粉、天然彩砂、耐碱网格布为主要原料制成，具有轻薄、效果多样的特点。其既可像面砖一样湿贴，又可与保温板复合成一体板。由于其轻质安全的特点，可与无机复合类保温板复合成Ⅰ型一体板，可用于＞40m的高层建筑，在既有建筑外墙改造方面具有较强优势。其规格尺寸可按排版要求定制，一般为600、800、900、1200的尺寸，排版较为灵活，现场裁切比较方便。轻瓷一体板较硅酸钙一体板的饰面板成本大致相同。

4.石材保温装饰一体化板

石材保温装饰一体板是由天然石材作饰面板的一体板，其耐候性、装饰性都比较优秀，可与各类保温材料复合成一体板。但其自重较大（＞30kg/㎡，超限），且成本较高（材料成本≥260元/㎡）。一般用作底商、小区大门等外墙，其与干挂石材成本相比优势不大，但施工周期较短。

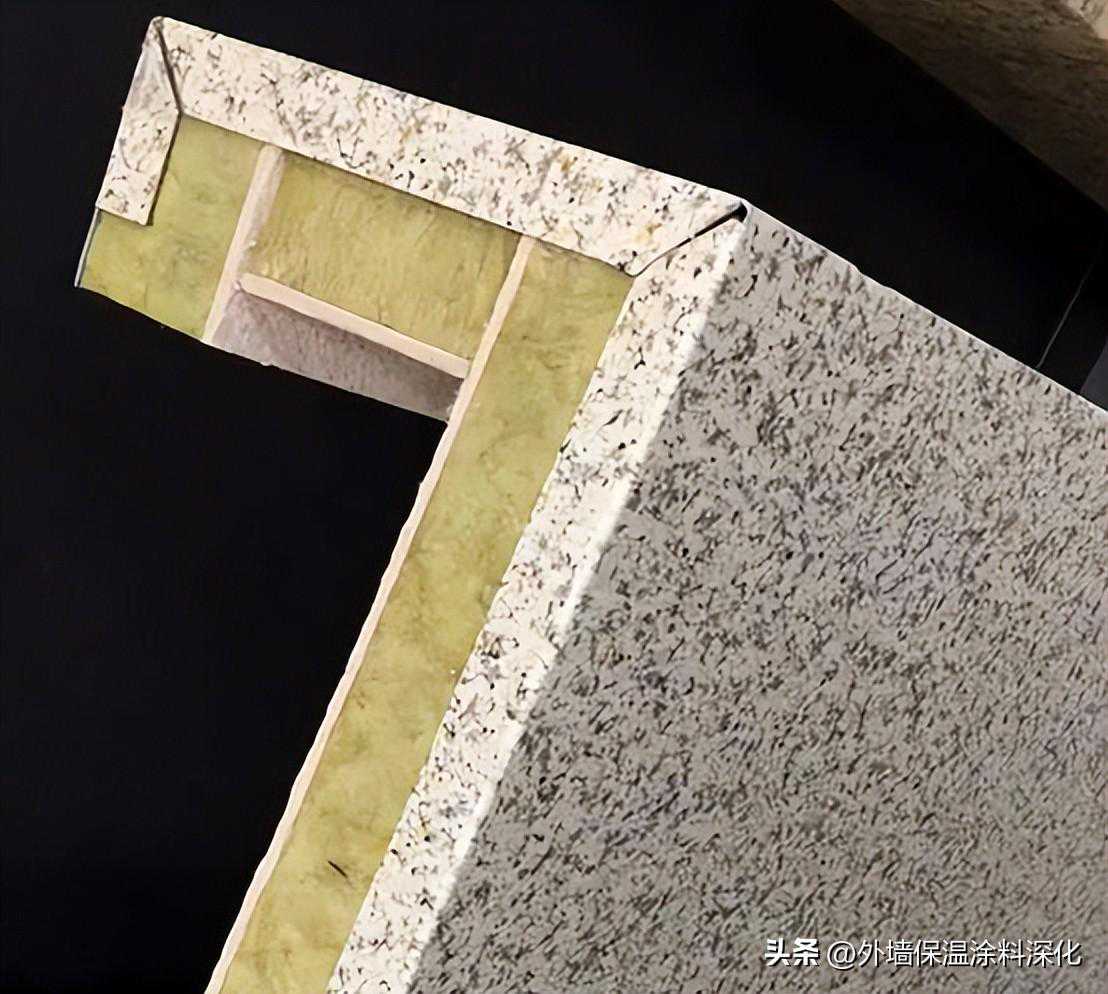

5.金属保温装饰一体化板（可做A级保温Ⅰ型一体板）

金属保温装饰一体板是由涂层铝板或镀锌铝钢板做饰面板的一体板，其耐候性、装饰性都比较优秀，可做各种造型，可与各类保温材料复合成一体板，漆饰面层既可作金属效果也可做仿石效果。尤其是涂层铝板，其质量较轻，与各类保温材料可复合成Ⅰ型一体板，但且成本较高（材料成本≥220元/㎡）。金属一体板饰面金属板一般由金属板厂家预制好后运输至一体板厂家与保温板进行复合而成。其对深化设计的准确度要求较高，现场不具有可调整性。其排版尺寸一般需要考虑美观及经济性（铝卷等金属材料的宽度直接关系到排版的损耗率）。

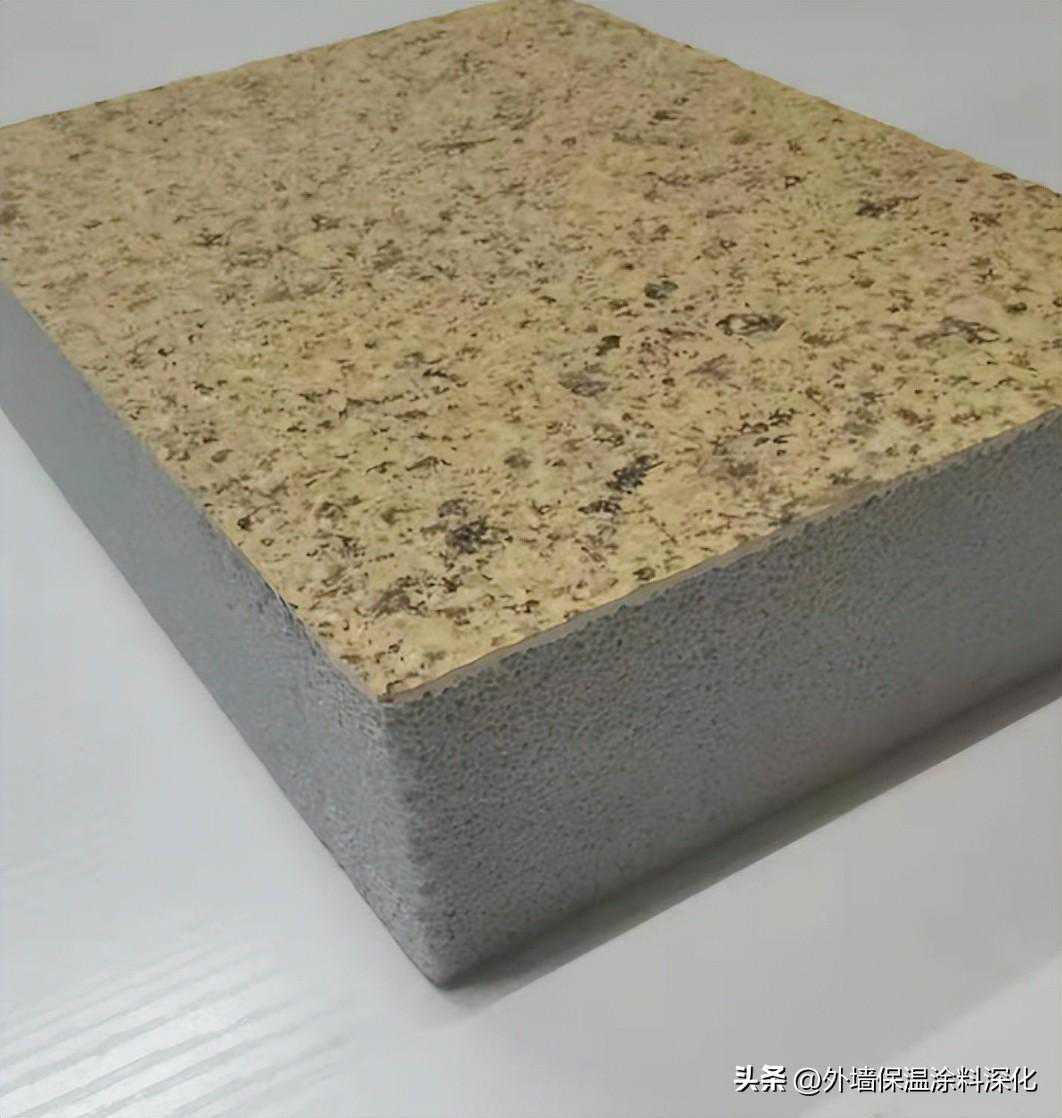

6.釉面发泡陶瓷保温装饰一体化板

有釉面发泡陶瓷保温一体板在保温装饰一体板界是个另类的存在。大家都知道一体板是由饰面板、保温层用聚氨酯胶复合而成，其由于聚氨酯胶耐候性的限制（一般＜20年），所以一体板面层在一定年限之外是有脱落风险的。但发泡陶瓷保温板本身可以烧制釉面装饰层，所以其在烧制过程中即可达到保温及装饰面浑然一体，既降低了成本（无需复合需要粘胶），又避免了脱落风险。但发泡陶瓷自重较大，且质地较脆，施工损耗较大，且导热系数较高，一般应用于南方（冬冷夏热及以南的地区）等保温要求不高的地区。
