纺织面料设计中需要对其原料组成进行定性分析，快速确定纺织品的成分是设计者的首要任务。本文通过对一些常见变性纤维和新型纤维的定性分析与实践探讨，在常规方法的基础上，结合鉴别纤维的经验，对不同种类常见纤维相似的特性进行对比分析，找出它们的独特性，从而总结出可以快速鉴别纤维成分的方法。
1多组分纤维的定性分析多组分纤维的混合充分利用了不同纤维的性能差异，使织物在很多性能上可以互补，如光泽、手感、价格。多组分纤维的混纺给织物成分分析带来一定的难度，有时需要花费较大的人力、物力和时间。为了快速确定多组分纤维成分，目前在实验室多采用酸法定性分析。酸法是根据纤维在酸中的不同现象对其定性分析，结合操作者的经验，能快速分辨出各类较难分辨的纤维。
1.1棉(涤、涤/棉)氨纶包芯纱定性分析
氨纶是弹性纤维，一般为弹力纱的芯线，含有氨纶的纱线有较好的弹性，很容易鉴别出与普通纱线的区别。氨纶包芯纱的包缠纤维定性分析，先拆出氨纶长丝，然后通过燃烧法鉴别包缠纤维成分。包缠纤维有3种可能：棉、涤或涤/棉混纺。棉经过燃烧很容易鉴别出，若含有涤纶时，燃烧冒出大量黑烟，空中有悬浮物。燃烧法鉴别包缠纤维见表1。
表1燃烧法鉴别包缠纤维
燃烧后纤维通过溶解法验证。先用75%的硫酸溶解掉棉(氨纶)，再用98%的硫酸溶解掉涤纶，无剩余物则为棉、氨纶、涤纶3种纤维成分。
1.2棉、锦纶、毛定性分析
棉、锦纶、毛混纺产品，由于是混纺，有的纤维成分少，有的纤维成分多。若锦纶少，燃烧法可能无法辨别，所以需要用显微镜法观察，若看到天然卷曲则有棉，不规则鳞片层为羊毛，有不规则鳞片层有的呈梯状、有的呈锯齿状则为兔毛，显微镜下锦纶外观与涤纶很相似，因此可以用酸法，即在纤维上加少量酸(浓度为20%的盐酸或20%的硝酸)，锦纶能溶于盐酸和硝酸，溶解部分有圆头。
通过显微镜法大体鉴别出面料中的成分，再通过溶解法验证。棉、毛和锦纶的溶解特征不同，先用20%的盐酸将锦纶溶解掉，再使用次氯酸钠将毛纤维溶解掉，用75%的硫酸将棉溶解，若没有其他剩余物即为棉、毛、锦纶3种纤维成分。
1.3腈纶、锦纶、粘胶、桑蚕丝定性分析

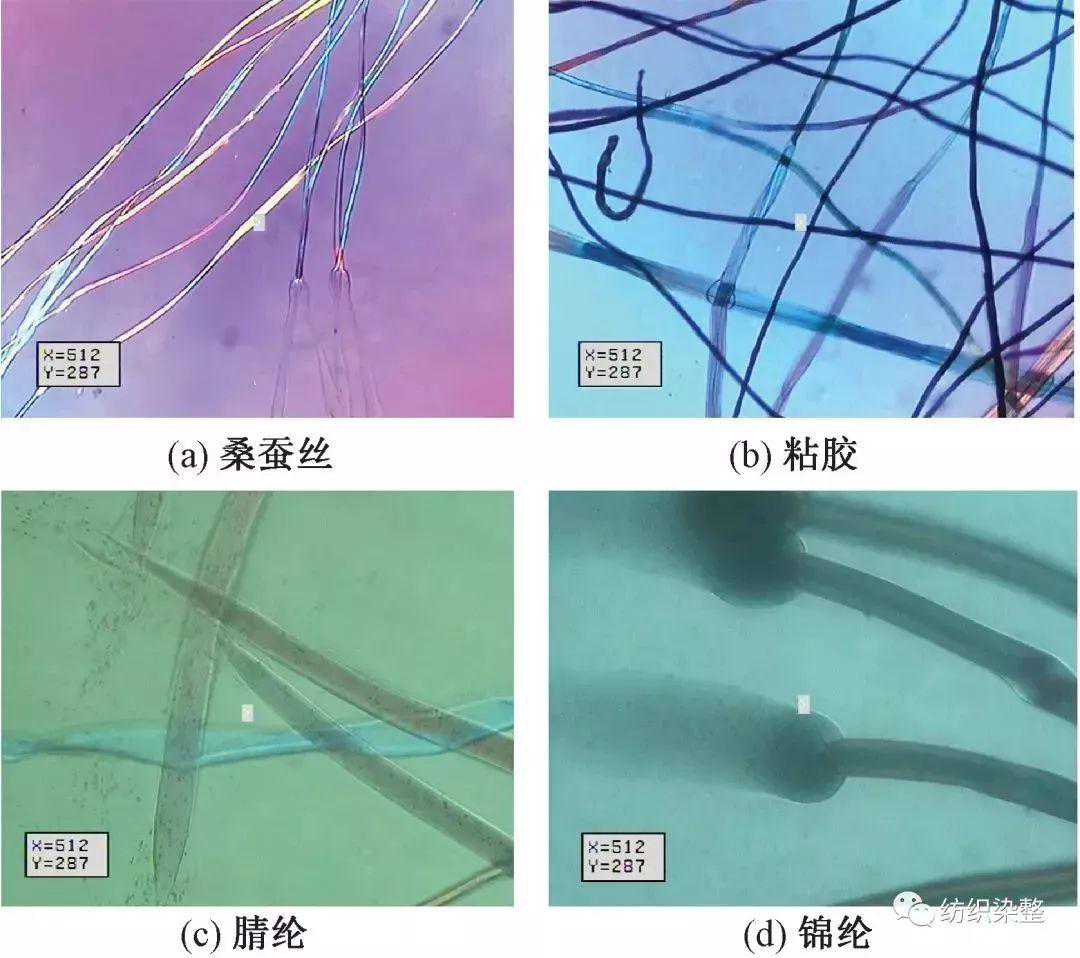

图1不同纤维加酸后的溶解形态
当腈纶、锦纶、粘胶与桑蚕丝混纺时，通过燃烧法很难鉴别出其中的成分，所以必须通过显微镜法和溶解法鉴别。腈纶、锦纶混合时比较难鉴别，要通过在加酸下的溶解形态来鉴别，硝酸可溶解锦纶和腈纶，盐酸可溶解锦纶。不同纺织纤维在加酸后的溶解形态见图1。具体操作时，把整根纱线用挑针在载玻片上充分松解后，先滴一小滴石蜡油，在显微镜下观察表面光滑透明、粗细均匀的为桑蚕丝，形态见图1(a)；有很多沟槽、透明有光泽的为粘胶，形态见图1(b)。然后再在载玻片上快速滴1滴硝酸，盖上盖玻片，观察纱线在显微镜下的特点；纱线里纤维溶解部分是尖头的，则是腈纶，形态见图1(c)；若纱线里纤维溶解部分是圆头的，则是锦纶，形态见图1(d)。
1.4醋酯、涤纶定性分析
燃烧法鉴别：涤纶燃烧时，冒出大量黑烟、有悬浮物；醋酯燃烧时有醋味。
显微镜法鉴别：表面有麻点或者沟槽是醋酯；截面光滑有黑点是涤纶。
溶解法鉴别：醋酯溶于盐酸和硝酸。醋酯纤维溶解形态见图2。

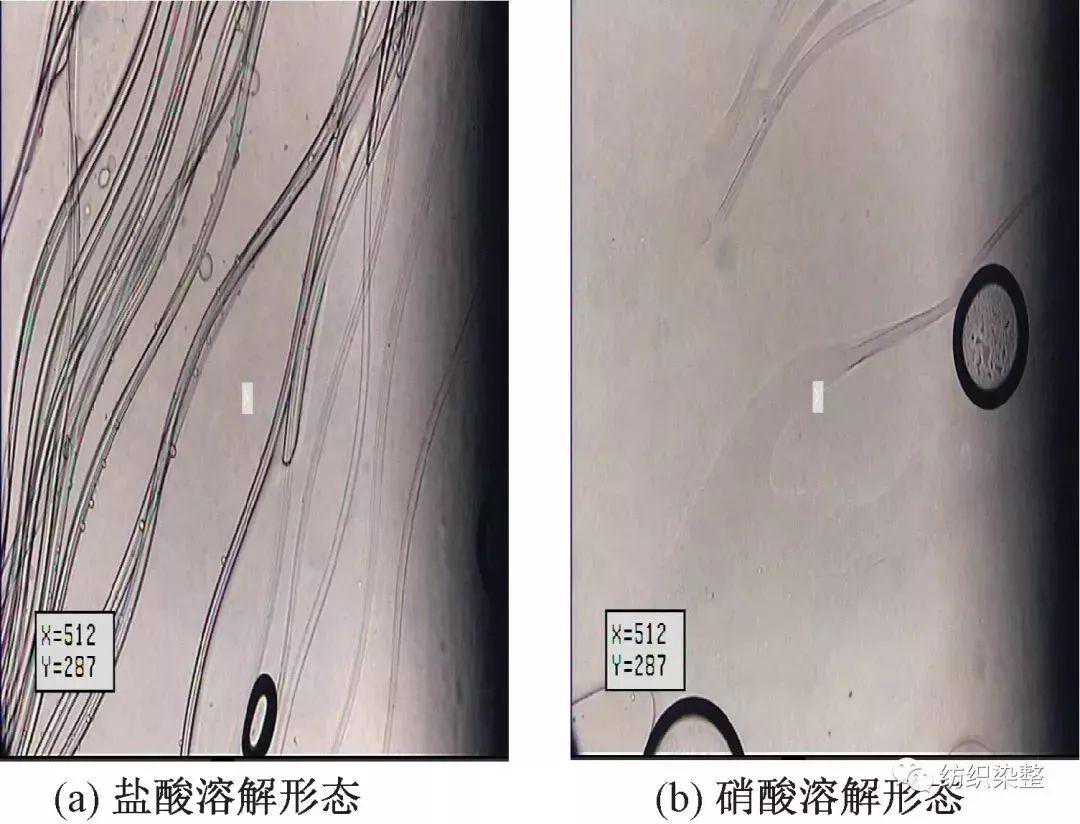

图2醋酯纤维溶解形态
1.5粘胶、兔毛、柞蚕丝定性分析
因为粘胶、兔毛、柞蚕丝的燃烧特性比较相似，可以通过显微镜法进行鉴别，在显微镜下粘胶表面有很多沟槽，透明有光泽，有的特殊粘胶还有麻点。兔毛表面鳞片较小，与纤维纵向呈倾斜状，髓腔有单列、双列、多列。柞蚕丝形态与桑蚕丝不同，有沟槽，光滑透亮。通过显微镜法基本可以分出粘胶、兔毛、柞蚕丝。显微镜观察纤维的纵向、横截面形态特征见表2。

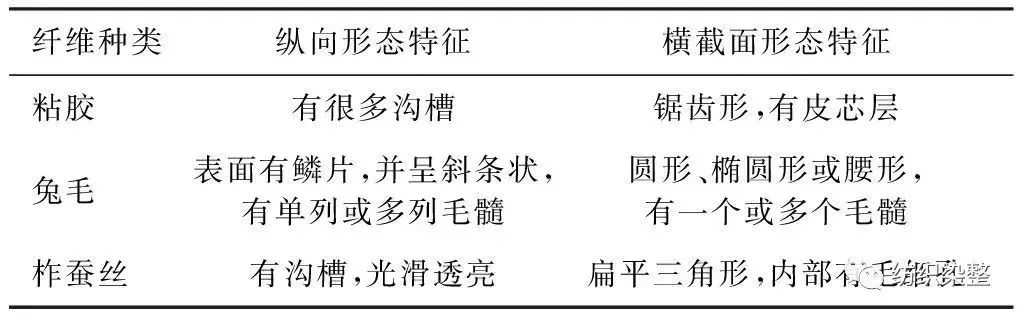

表2显微镜观察纤维的纵向、横截面形态特征
最后还要通过溶解法验证，按照溶解次序表，先用次氯酸钠，将柞蚕丝和兔毛溶解掉，剩下粘胶，用59.5%的硫酸溶解。无剩余物则证明显微镜鉴别的是正确的。
总结
多组分纤维的成分，可以通过燃烧法、显微镜法、溶解法等常规方法进行鉴别，结合操作者的经验，再利用纤维在酸中的不同形态，对其进行定性分析，从而快速分辨出各类较难分辨的纤维。酸法鉴别一般可采用盐酸、硝酸或硫酸(浓度为20%的盐酸，20%的硝酸或75%的硫酸)，其优点是简单、方便、快速；缺点是对显微镜有腐蚀、很难看到超细纤维溶解现象等。
