工程检测仪器之高精度铆钉拉拔仪篇
应用领域

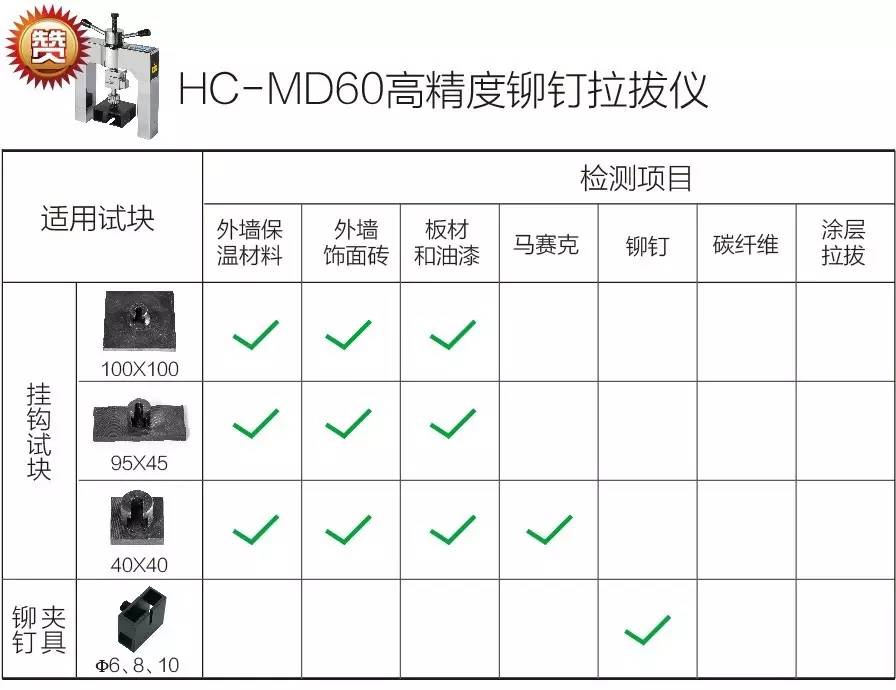

适用于建筑工程固定隔热材料铆钉拉拔力、墙体隔热保温材料粘结强度和外墙饰面砖、各种板材、油漆等材料粘接强度的检测
符合标准
1、保温板与基层粘结强度检测
《建筑节能工程施工质量验收规范》GB50411-2007
《外墙外保温工程技术规程》JGJ144-2004
《外墙外保温施工技术规程（聚苯板增强网聚合物砂浆做法）》DB11/T584-2013
《建筑工程饰面砖粘结强度检验标准》JGJ110-2008
2、后置锚固件锚固拉拔力检测
《建筑节能工程施工质量验收规范》GB50411-2007
《外墙外保温施工技术规程（聚苯板增强网聚合物砂浆做法）》DB11/T584-2008
《混凝土结构后锚固技术规程》JGJ145-2004
3、钻芯法检验挖墙节能构造/保温材料厚度检测
《建筑节能工程施工质量验收规范》GB50411-2007

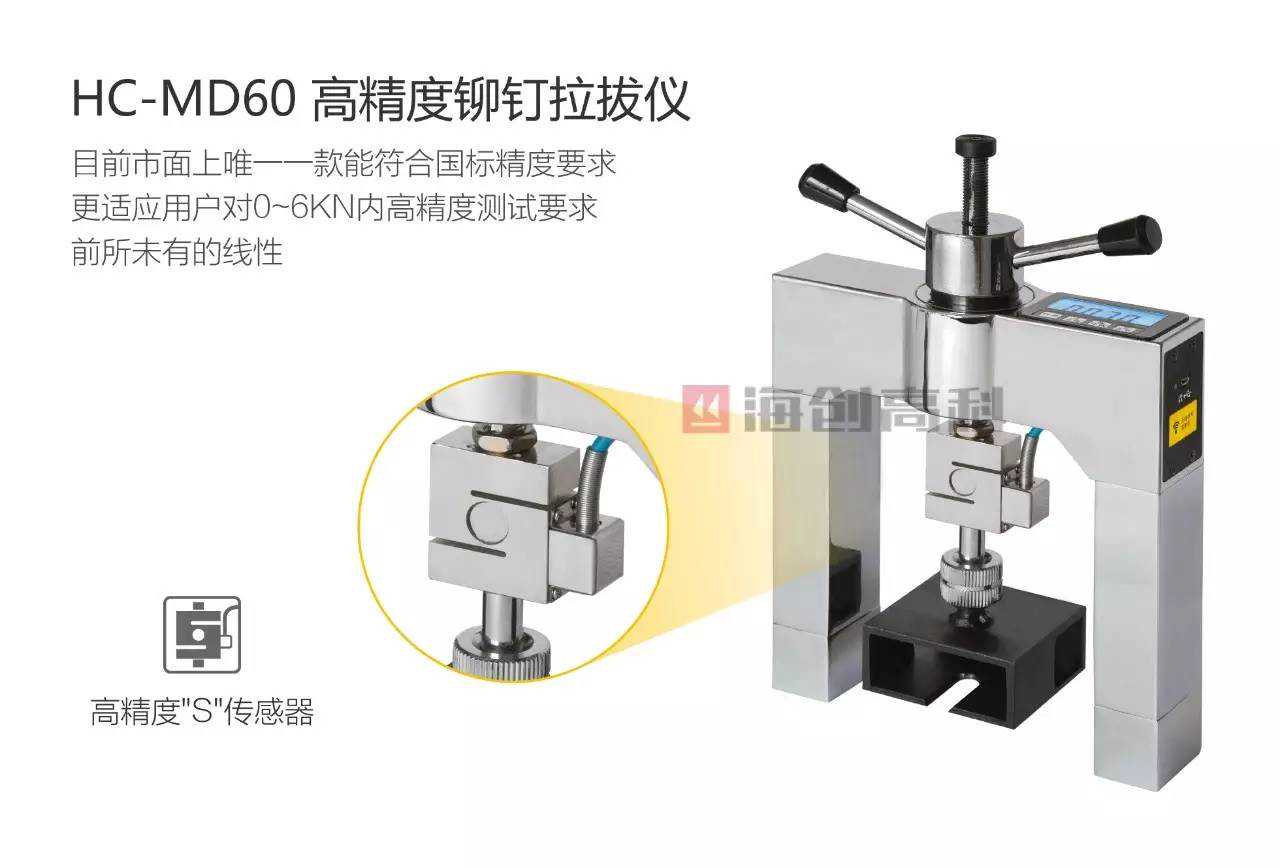

产品特点
一体化设计，嵌入式测量显示电路
峰值保持功能
可存储最多200条数据
10段折线修正
自动关机及背光控制
高速USB通讯接口
专用上位机软件
抽样规则
1、保温板与基层粘结强度检测
采用相同材料，工艺和施工做法的墙体，按扣除窗洞后每1000m2的保温墙面面积划分为一个检验批，不足1000m2也为一个检验批。检测应在检测机构、监理（建设）、施工方三方人员的见证下实施。检测点由检测机构随机抽取，宜兼顾不同朝向和楼层，在工程中均匀分布，不得在外墙施工前预先确定或选用样板件进行检测。取样部位应确保检测时操作安全、方便。
1）粘贴保温板做法：每个检验批选5个检测点（选取有粘结砂浆位置）进行检测。
2）无网现浇保温系统：每个检验批应在现场实体墙上选取1m2的墙面布置9个点进行检测。
2、后置锚固件锚固拉拔力检测
1）采用相同材料，工艺和施工做法的墙体，按扣除窗洞后每1000m2的保温墙面面积划分为一个检验批，不足1000m2也为一个检验批。
2）检测应在检测机构、监理（建设）、施工方三方人员的见证下实施。检测点宜兼顾不同朝向和楼层，在工程中均匀分布，每个检验批随机选取3个后置锚固件进行检测。取样部位应确保检测时操作安全、方便。
3、钻芯法检验外墙节能构造/保温材料厚度检测
1）取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定；
2）取样部位应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样部位必须确保钻芯操作安全，且应方便操作。
3）外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。取样部位宜均匀分布，不宜在同一个房间外墙上取2个或两个以上芯样。
抗拉强度
板材类产品上墙后直接面临保温板材系统自身的重力以及风力等外力作用，合理的工艺构造和配套材料(如各类砂浆、网布)对解决保温板材系统的抗拉能力有关键作用。
尺寸稳定性
保温板材上墙后，如果因为板材的尺寸不稳定，会使保温板材系统更容易出现开裂和变形的问题，留下安全隐患。
导热系数
导热系数是决定板材保温性能优劣的一个重要指标。板材的热阻越大则板材的保温性能更为明显，板材两侧的温差越大。
高精度铆钉拉拔仪测操作步骤图解说明
1.高精度铆钉拉拔仪检测步骤

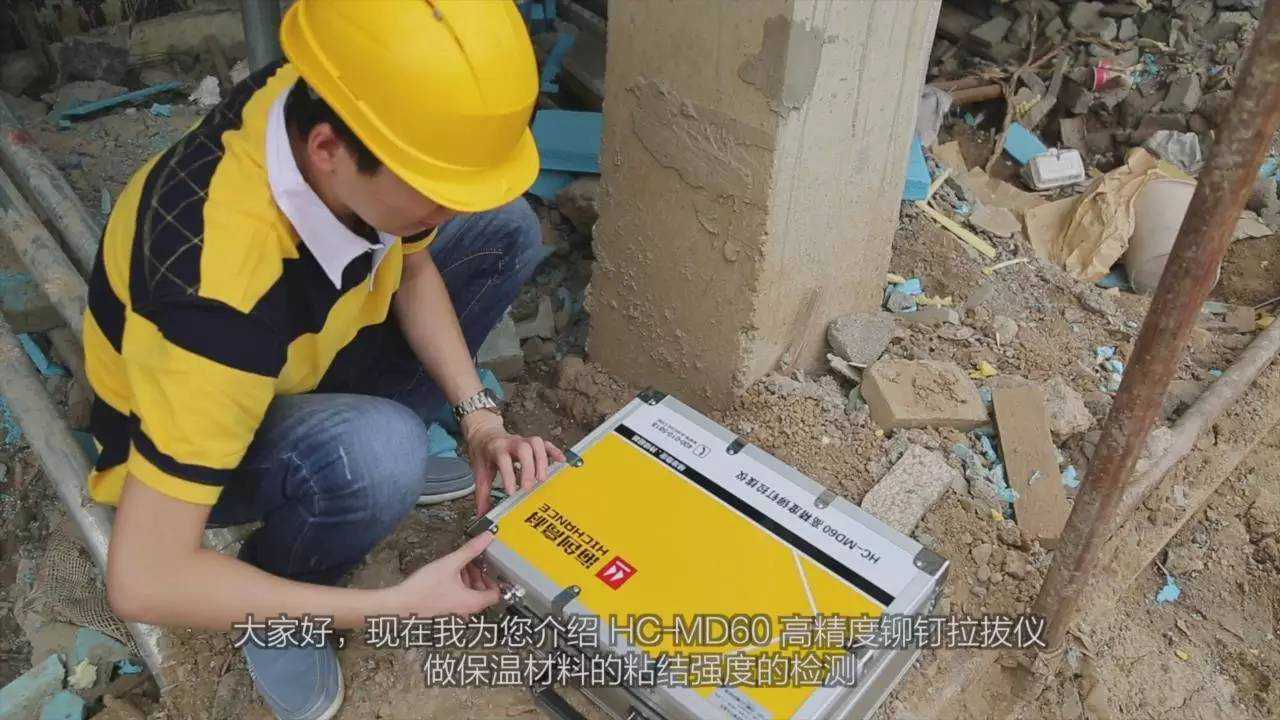

2.高精度铆钉拉拔仪做保温材料的粘结强度的检测
3.首先拧下转换头

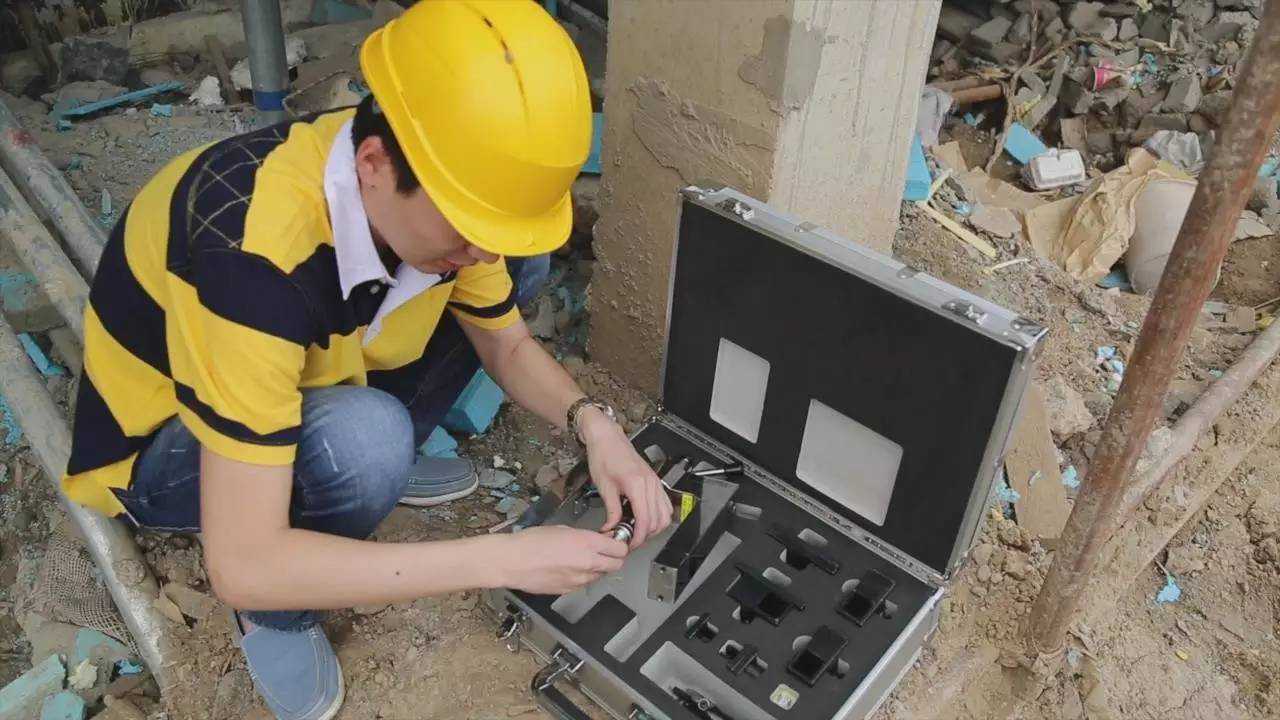

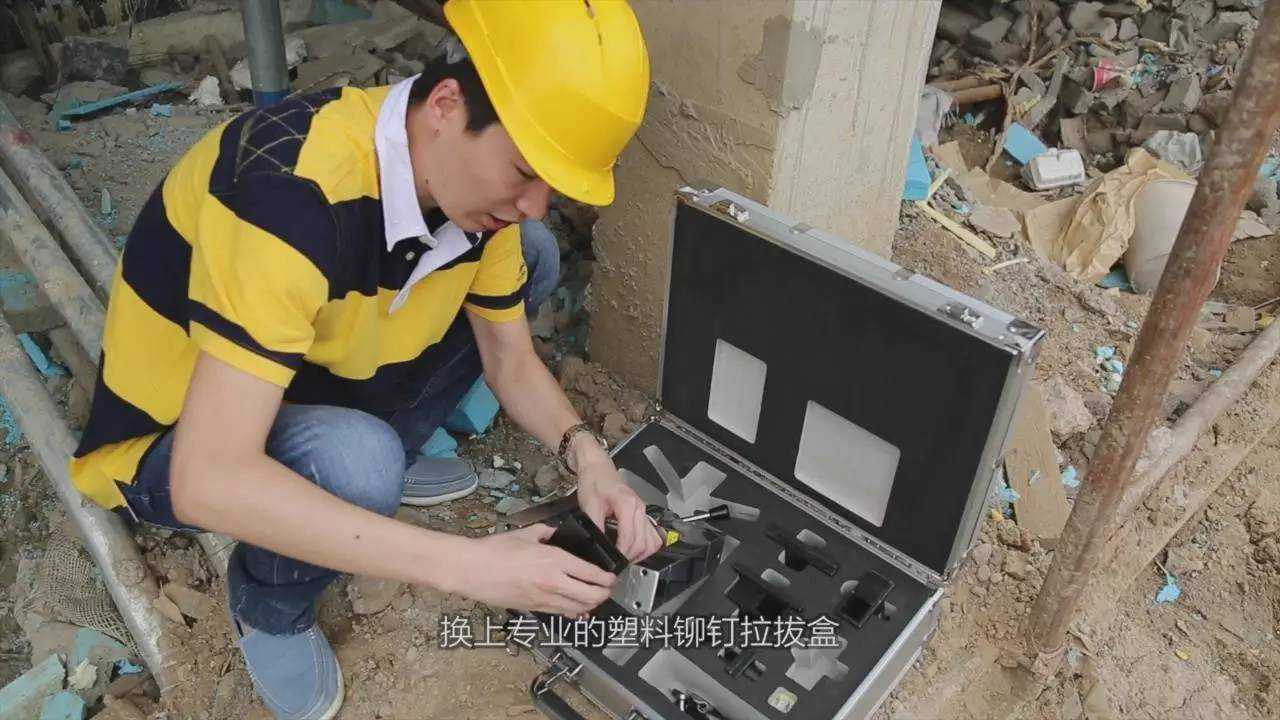

4.接上专业的塑料铆钉拉拔盒

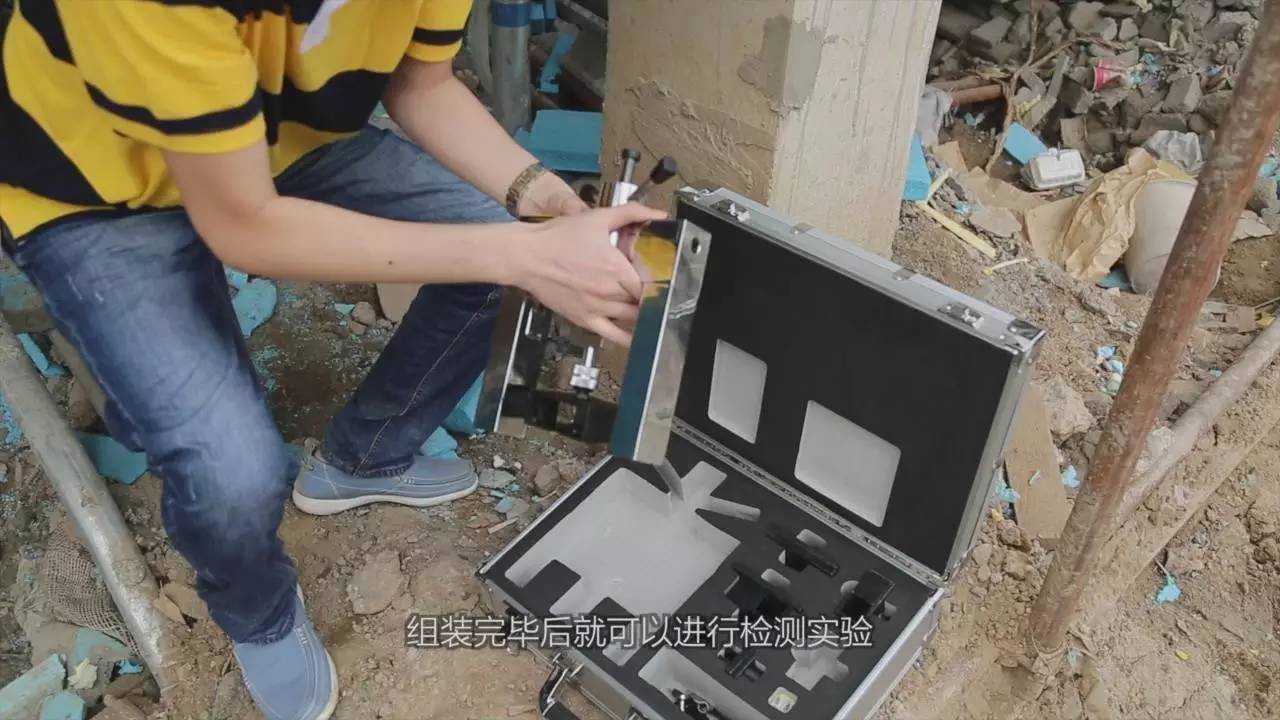

5.组装完毕后就可以进行检测试验

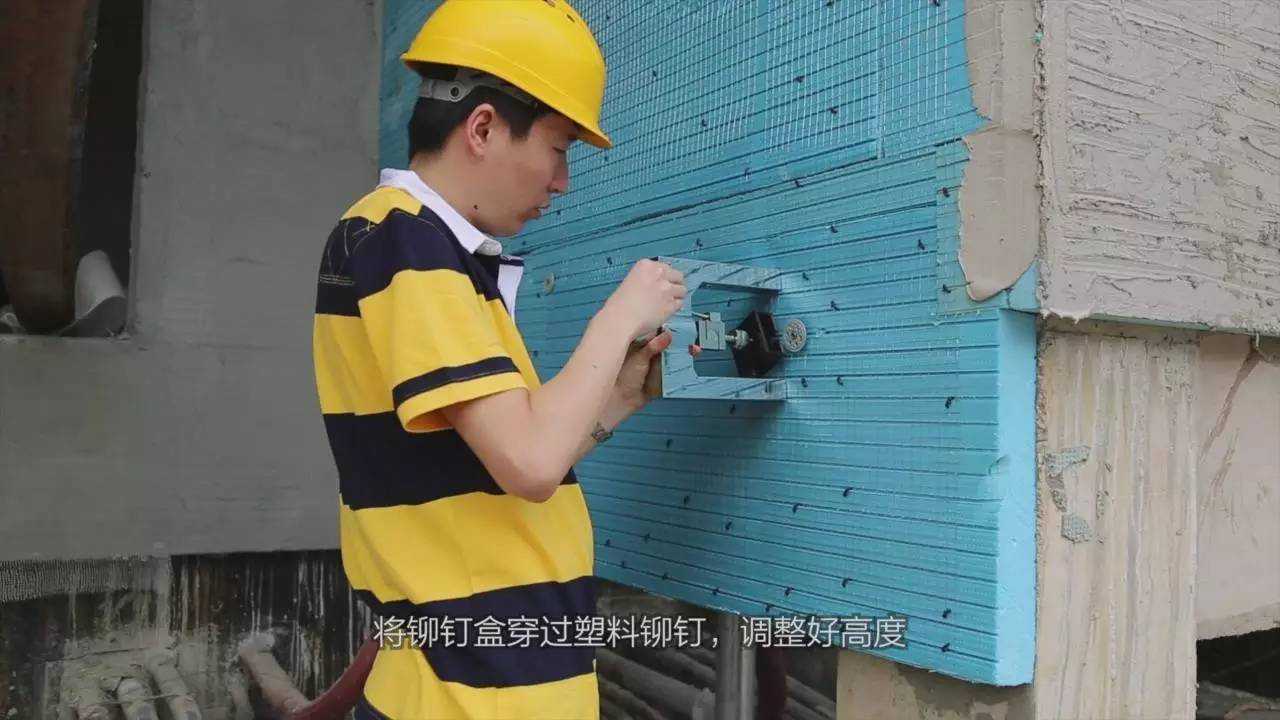

6.将铆钉盒穿过塑料铆钉，调整好高度

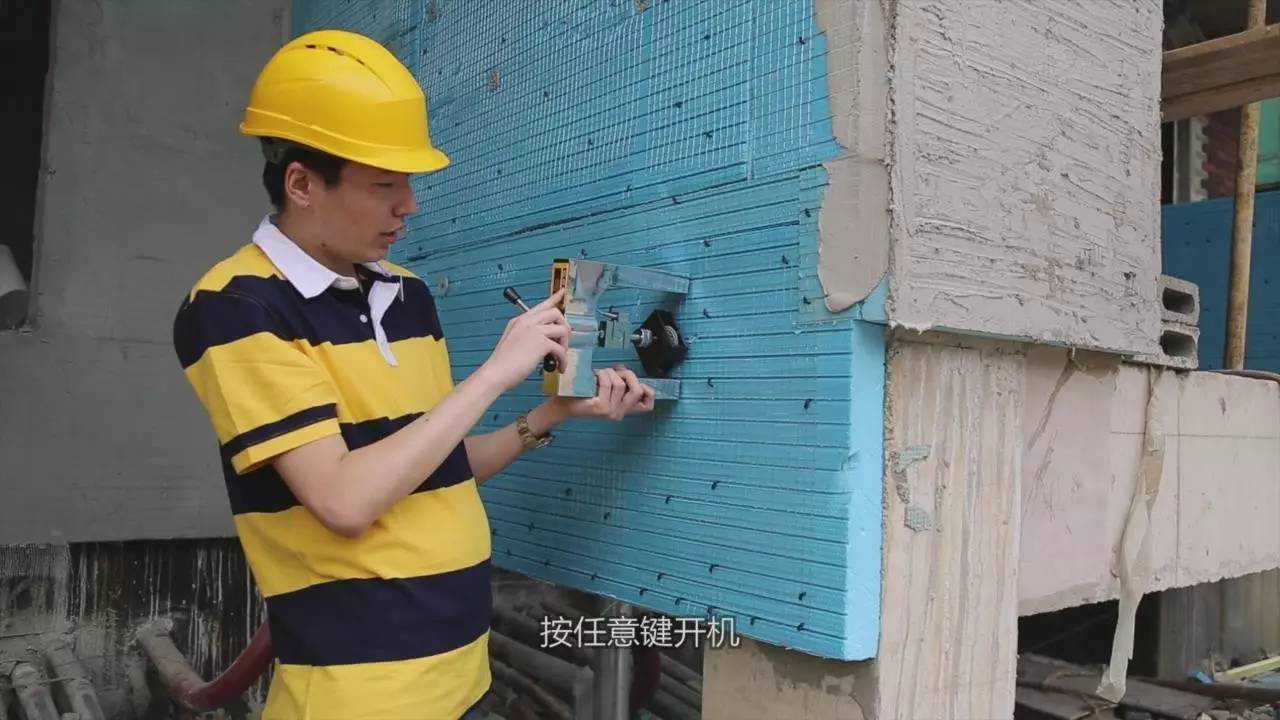

7.按任意键开机

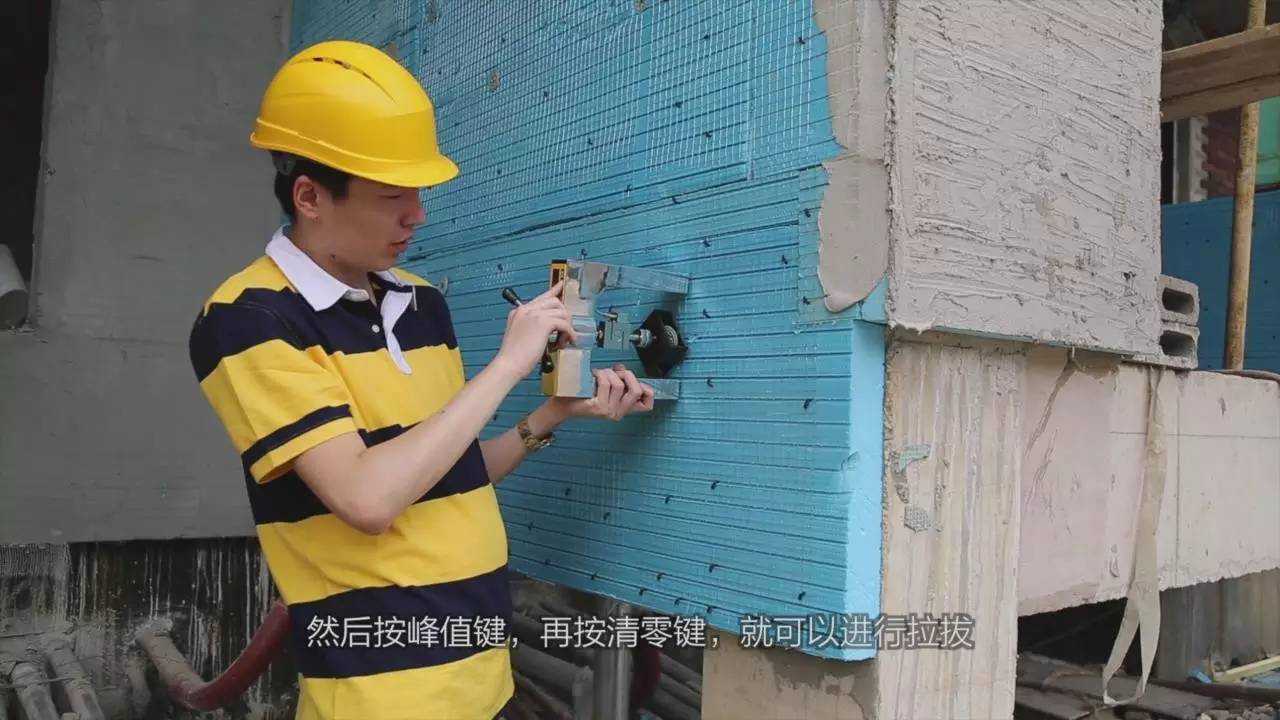

8.然后按峰值键，再按清零键，就可以进行拉拔

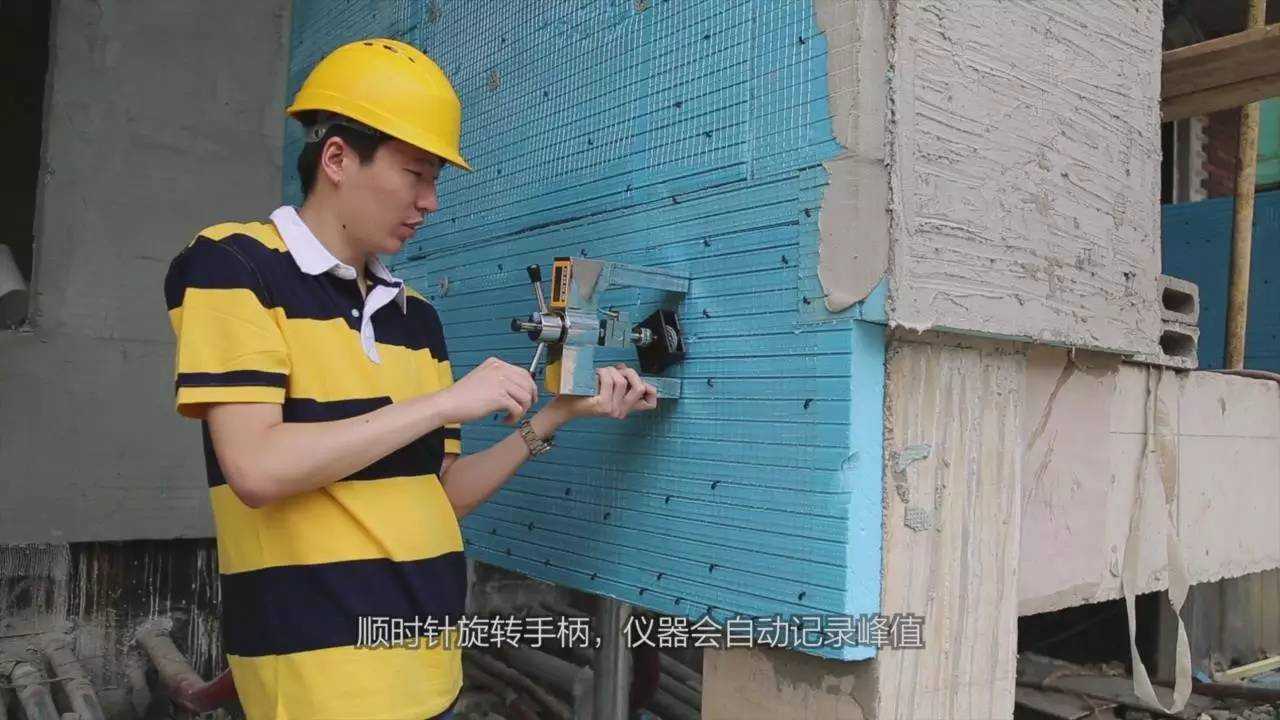

9.顺时针旋转手柄，仪器会自动记录峰值

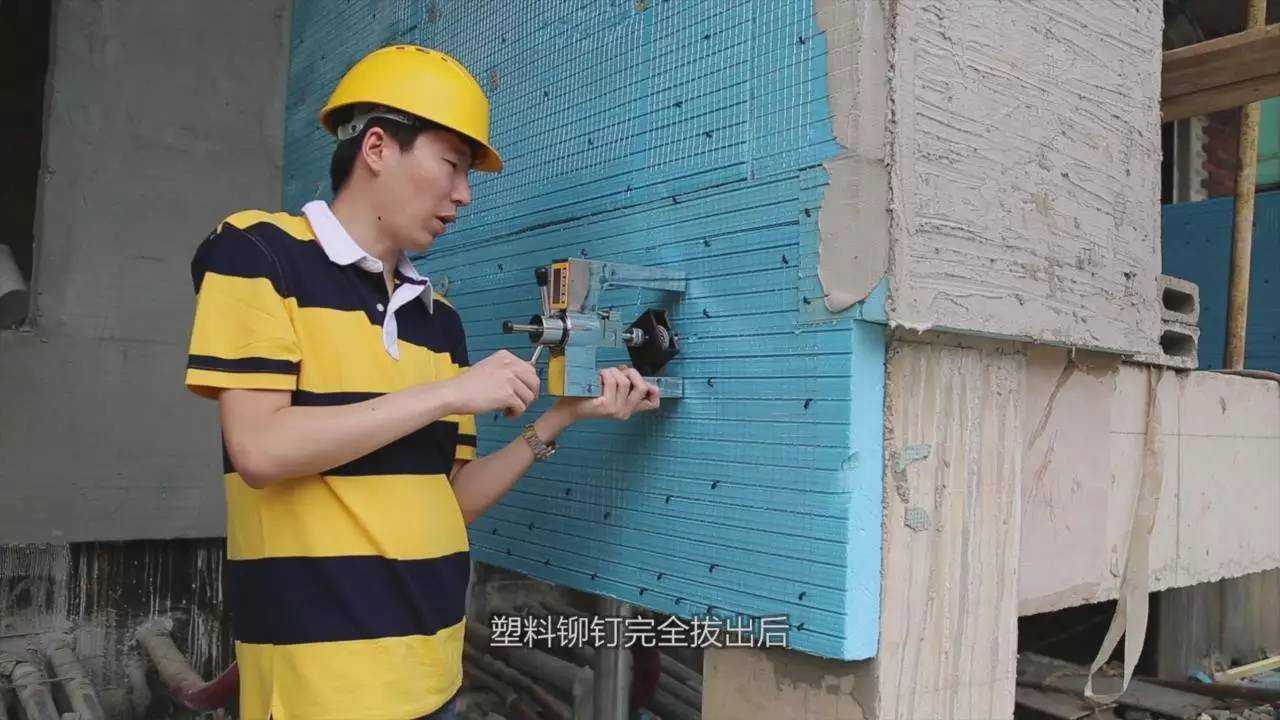

10.塑料铆钉完全拔出后

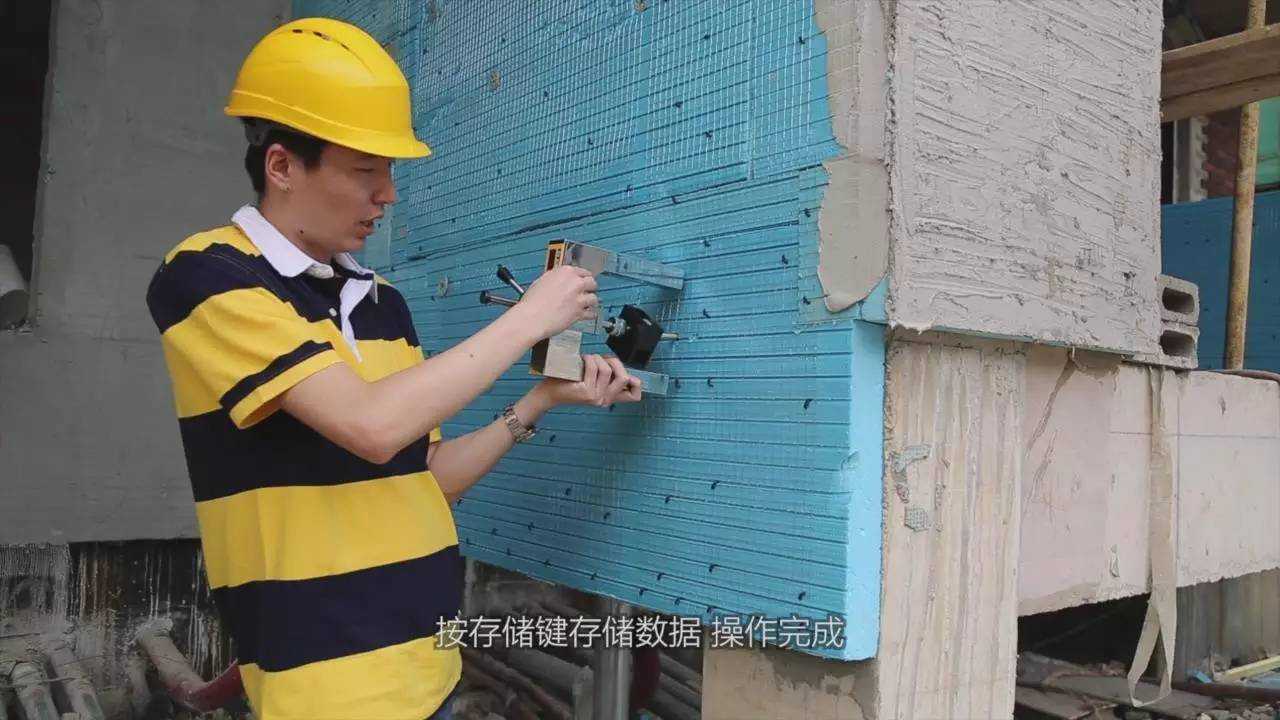

11.按存储键存储数据，操作完成
