❀千姿百态的“棉”
我们买衣服的时候经常会在吊牌标注成分的地方上写着棉、木棉、丝绒棉、丝光棉等。这些是棉吗？如果不是棉，那和棉纤维有什么关系呢？
接下来
我将根据与棉纤维的关系
进行讲解和介绍它们
01
棉纤维的“表亲”
猜一猜
正月开花，
大如芙蓉，
花落结子，
子内有棉甚白。
南人以为缊絮。
接下来揭晓谜底并带大家了解它。
木棉是木棉树结的果实，将木棉果实中的木棉种子剔出，即可初步得到用于纺织加工的木棉纤维。云南地区的少数民族有用木棉手工制作床上用品。
木棉
木棉纤维和棉纤维一般为白色，都是天然纤维素纤维，同时一根纤维是一个木棉单细胞。
它们有很多的相同点，但也存在这许多不同点。
木棉纤维与棉纤维有什么区别呢？
木棉和棉纤维均为单细胞纤维，且组成成分主要是纤维素纤维。它们有很多的相同点，但也存在着许多不同点。
木棉纤维较于棉纤维具有较高的中空度、密度低、光泽性较好、保暖性较强、不易扭曲和变形，但木棉纤维染色率较低。
形态结构
木棉纤维
棉纤维
纵向形态
木棉纤维呈圆柱形、表面光滑、无转曲、光泽好，但纵向易折曲。因此，抱合力差，可纺性差。
棉纤维呈扁平带状，具有天然转曲。因此，具有很好的抱合力，良好的可纺性。
木棉纤维
棉纤维
横截面
木棉纤维为圆形或椭圆形，中空，细胞壁薄。木棉纤维具有较高的中空度，因此木棉纤维经常被应用于制作保暖填充材料、吸声隔热材料。同时，纤维的体积质量较轻，浮力好，木棉块体在水中浸泡30天，浮力仅下降10%，因此木棉纤维经常用于制作救生衣等水上救生用品。
棉纤维呈腰圆形，并可见中腔。棉纤维的保暖性优良，但低于木棉纤维。
02
棉纤维的“改造者”
为了改善棉织物
易缩水、易褶皱等特点
对棉纤维进行整理
丝光棉
在常温条件下，采用质量浓度大于180g/L的碱溶液对棉纤维进行丝光处理，制备出具有丝一般光泽的丝光棉。
液氨整理棉
对棉纤维进行液氨整理，制备出具有丝一般光泽的液氨整理棉。
丝光处理对棉纤维造成什么影响？
原理：在常温状态下用稀碱溶液对棉纤维进行处理，将会在纤维素大分子的伯羟基上取代氢，形成碱纤维素，并扭转结晶结构，使纤维膨化。

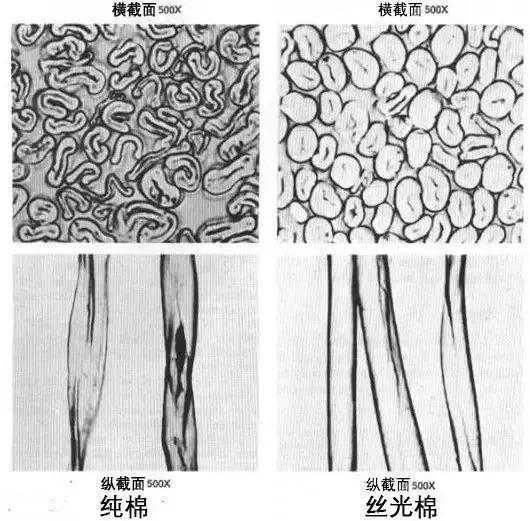

丝光处理后棉纤维形态结构的变化
经过丝光处理的棉纤维，其纤维形态特征发生了物理变化，天然转曲消失，纤维截面膨胀，直径加大，横截面近似圆形，增加了对光线的有规律反射，是棉纤维制品表面呈现丝一般的光泽亮丽；又由于分子排列紧密，强度要比无丝光纱线高，提高了棉纤维强力和对染料的吸附能力。
什么是液氨整理？
液氨整理是为了减少高浓度碱液对环境的污染，用于替代丝光处理的一种新型整理方法。
液氨整理是采用液氨对棉纤维进行处理
小知识
液氨：将氨气冷却到-34℃一下形成的液态氨。液氨的表面物理状态与水一样，易于流动，但其粘度和表面张力比水低，液氨能很容易地渗入到棉纤维中，同时又不损伤纤维，并能快速且容易地渗出。

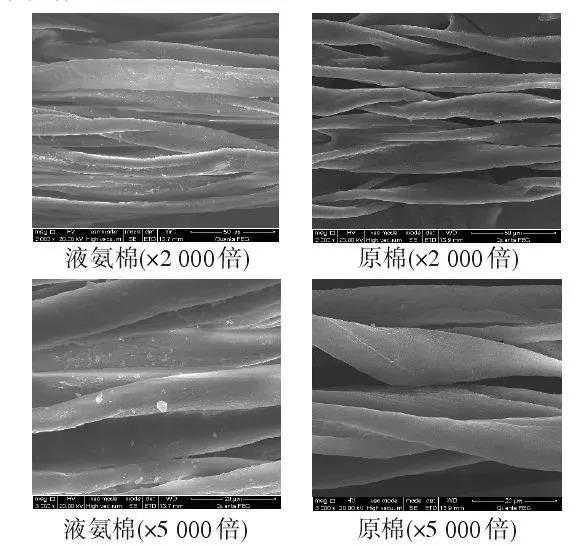

液氨整理后棉纤维形态结构的变化
液氨整理与丝光处理的原理一样，通过使纤维发生溶胀，纤维纵向变得光滑顺直，天然转曲减少，织物的光泽度提高，缩水率和抗皱性能明显改善。
03
棉纤维的“模仿者”
纯天然的棉纤维无法满足广大市场的需求，因此人们将自然界广泛存在的纤维素纤维，通过化学处理和机械加工制成与棉纤维相似的一些人造棉。
人造棉
粘胶纤维
Viscose
是最早研制和生产的一种再生纤维素纤维。
莫代尔
Modal
是奥地利兰精公司的专利产品，一种高湿模量再生纤维素纤维。
莱塞尔
Lyocell
是一种绿色溶剂法制备的再生纤维素纤维。
纤维类别
生产工艺
特点
粘纤
（粘胶纤维）
由天然纤维素经碱化而成碱纤维素，再与二硫化碳作用生成纤维素黄原酸酯，溶解于稀碱液内得到的粘稠溶液称粘胶，粘胶经湿法纺丝和一系列处理工序后即成粘胶纤维。粘纤是生产加工的第一种再生纤维素纤维。
生产过程中会释放二硫化碳、硫化氢，生理无害，可生物降解。
莫代尔
由产自欧洲的灌木林制成木质浆液后经过专门的纺丝工艺制作而成，是一种高湿模量再生纤维素纤维。
生产过程中无污染，生理无害并且可以生物降解。
莱赛尔
以天然植物纤维捣碎后形成的浆粕为原料，通过有机溶剂纺丝法制得。先进的工艺使得其溶剂回收率高达99.7%，节能、环保，并且可持续发展。
生产过程无化学反应，所用溶剂无毒，废弃物可生物降解，生产工艺简单，既可节约石油资源，又符合环保要求。
▼
纤维类别
面料特点
应用领域
粘纤
具有良好的吸湿性，符合人体皮肤的生理要求，织物柔软，光滑，透气性好，不易起静电，防紫外线，穿着舒适，易于染色，染色后色泽鲜艳、色牢度好，有较好的可纺性能。湿模量较低，缩水率较高而且容易变形，下水后手感发硬，弹性和耐磨性较差。
短纤维可以纯纺，也可以与其他纺织纤维混纺,适宜于制做内衣、外衣和各种装饰用品。长丝织物质地轻薄，除适用作衣料外还可织制被面和装饰织物。
莫代尔
触感柔软，光洁，色泽艳丽，色牢度好，织物手感特别滑爽，布面光泽亮丽，悬垂性均比现有的棉、聚酯、粘纤好，具有合成纤维的强力和韧性，有真丝般的光泽和手感，其面料具有抗皱性和免烫性，吸水性及透气性较好，但其织物挺括性差。
莫代尔的针织物主要用于制作内衣，也用于运动装，休闲装，衬衣，高级成衣面料等。与其它纤维进行混纺，可改善纯莫代尔产品的挺括性差的缺点
莱赛尔
具天然纤维和合成纤维的多种优良性能，光泽自然，手感滑润，强度高，基本不缩水，而且透湿性、透气性好，柔软，舒适，光滑凉爽，悬垂性好，耐穿耐用。
涵盖纺织各个领域，无论是棉、毛、丝、麻型产品，还是针织或机织领域都可以生产出优质高档产品。
04
棉纤维的“造假者”
目前市场上出现了很多填充棉，如PP棉、珍珠棉、羽绒棉等。尽管都带棉字，但这些纤维是组成成分是高分子聚合物，它们的化学结构与棉纤维不同。
PP棉
PP棉又叫公仔棉或者中空棉，具有回弹性好，手感爽滑，保暖性好的特点，主要应用在毛绒玩具的填充或者比较厚的棉服上。

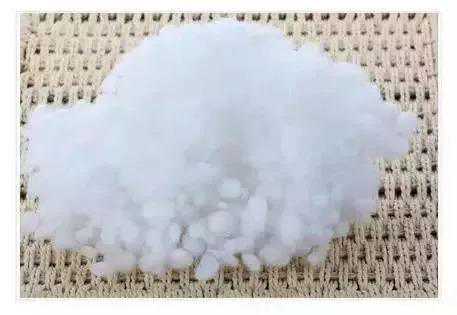

珍珠棉
珍珠棉是一种颗粒状的棉，珍珠棉的特点是保暖性好，手感轻，洗后能恢复蓬松不容易跑位的优势。
丝绒棉

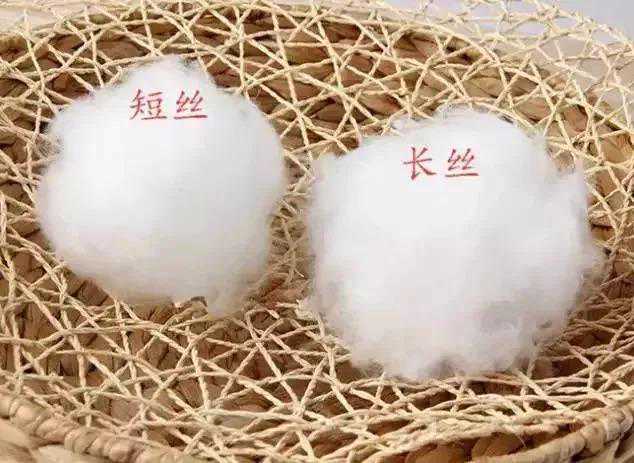

羽绒棉因为经过特殊工艺处理，质地像羽绒，所以称为羽绒棉，具有轻薄，手感细腻柔软保温好不易变形不易漏丝的特点，同重量的羽绒棉比羽绒保暖性更佳，所以羽绒棉应用广泛。羽绒棉又有长丝跟短丝的区别。
