通风与空调工程施工中的风管是我们生活中常见的机电产品。风管是用于空气输送和分布的管道，常用于送风、排烟、除尘系统等。风管可按截面形状和材质分类，按截面形状，风管可分为圆形风管、矩形风管、扁圆风管等多种，其中圆形风管阻力最小但高度尺寸最大，制作复杂。所以应用以矩形风管为主。按材质，风管可分为金属风管、复合风管等。我们今天就制作加工的角度来学习JGJ141-2004《通风管道技术规程》规范。
风管系统按其工作压力(P)划分为以下三个类别：
低压系统P≤500Pa
中压系统500Pa＜P≤1500Pa
高压系统p＞1500Pa
金属风管宜以外边长（或外径）为标注尺寸；非金属矩形风管以内边长(或内径)为标注尺寸。矩形风管边长常用规格应符合下表规定,其长边与短边之比不宜大于4:1。
风管边长
120
320
800
2000
4000
160
400
1000
2500
-
200
500
1250
3000
-
250
630
1600
3500
-
压力等级决定了镀锌钢板的厚度
矩形风管及其配件的板材厚度不应小于下表的规定。
风管边长尺寸
矩形风管
除尘系统风管
中、低压系统
高压系统
b≤320
0.5
0.75
1.5
320＜b≤450
0.6
0.75
1.5
450＜b≤630
0.6
0.75
2.0
630＜b≤1000
0.75
1.0
2.0
1000＜b≤1250
1.0
1.0
2.0
1250＜b≤2000
1.0
1.2
按设计
2000＜b≤4000
1.2
按设计
按设计
注：1.本表不适用于地下人防及防火隔墙的预埋管。
2.排烟系统风管的板材厚度可按高压系统选用。
3.特殊除尘系统风管的板材厚度应符合设计要求。

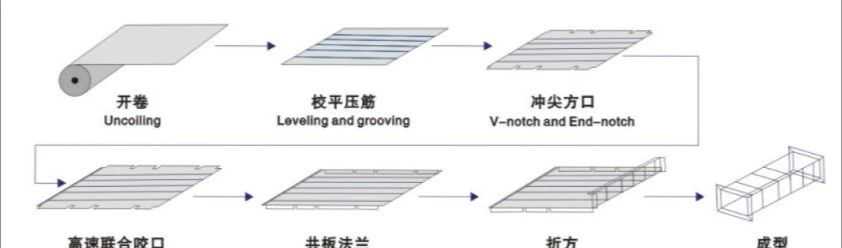

金属风管加工流程：

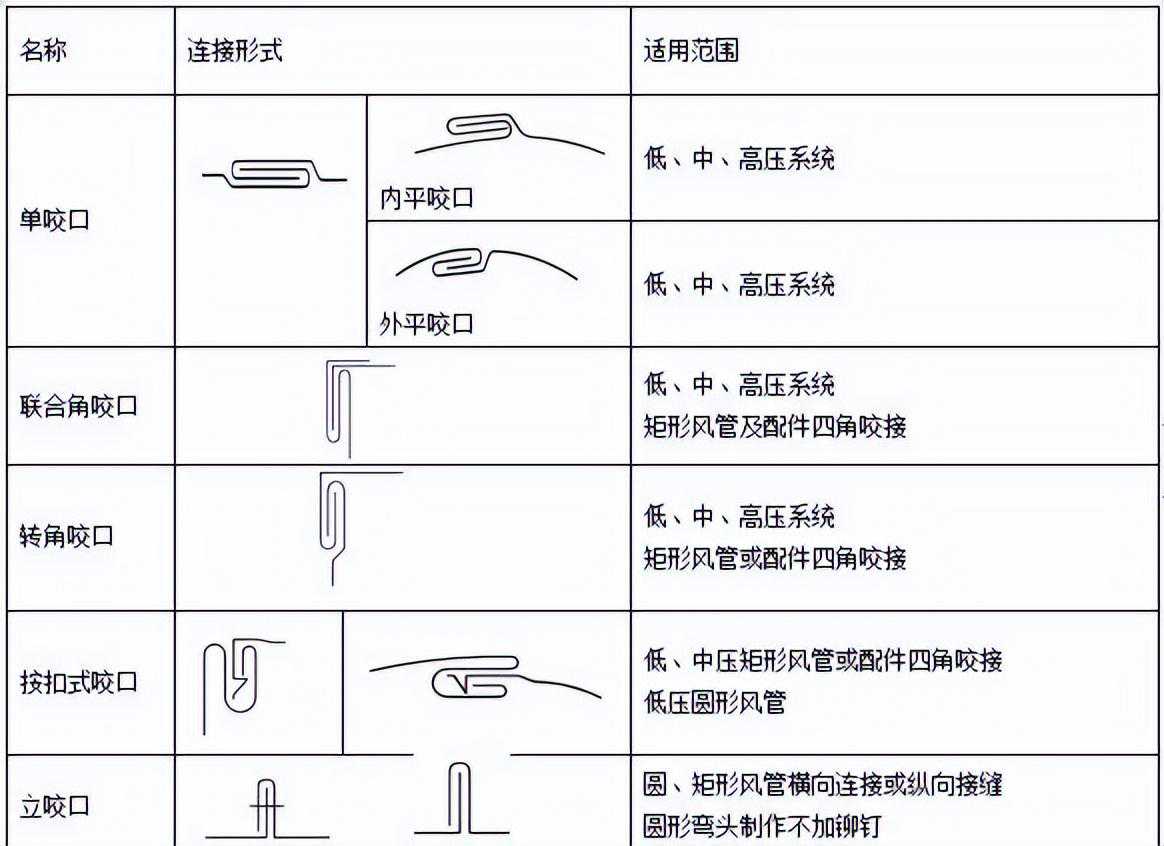

金属风管板材连接形式：

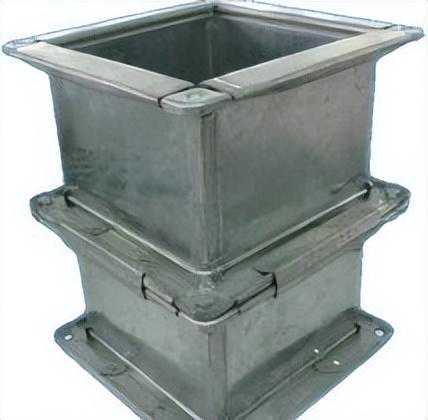

其中成型后风管多采用联合角咬口，下面是几种三通的咬口的方式：
支风管与主风管连接方式

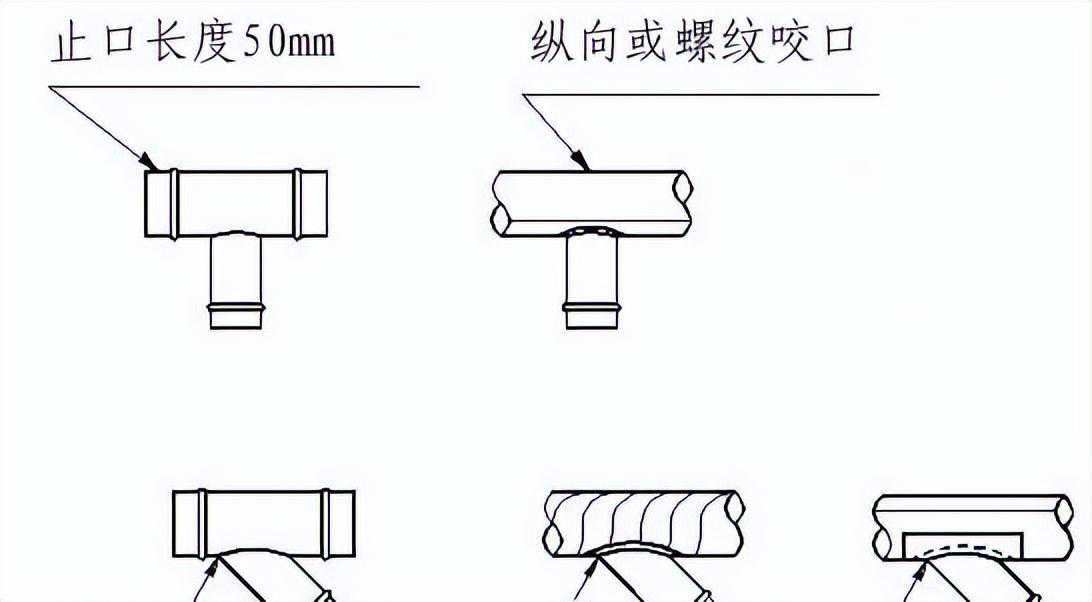

圆形三通连接形式
风管配件
矩形风管的弯管、三通、异径管及来回弯管等配件所用材料厚度、连接方法及制作要求应符合风管制作的相应规定。
形弯管按图3.10.2-1所示分内外同心弧型、内弧外直角型、内斜线外直角型及内外直角型，其制作应符合下列要求：
1.矩形弯管宜采用内外同心弧型。弯管曲率半径宜为一个平面边长，圆弧应均匀。
2.矩形内外弧型弯管平面边长大于500mm，且内弧半径(r)与弯管平面边长(a)之比（r/a）小于或等于0.25时应设置导流片。导流片弧度应与弯管弧度相等，迎风边缘应光滑，片数及设置位置应按表3.10.2-1及表3.10.2-2的规定。

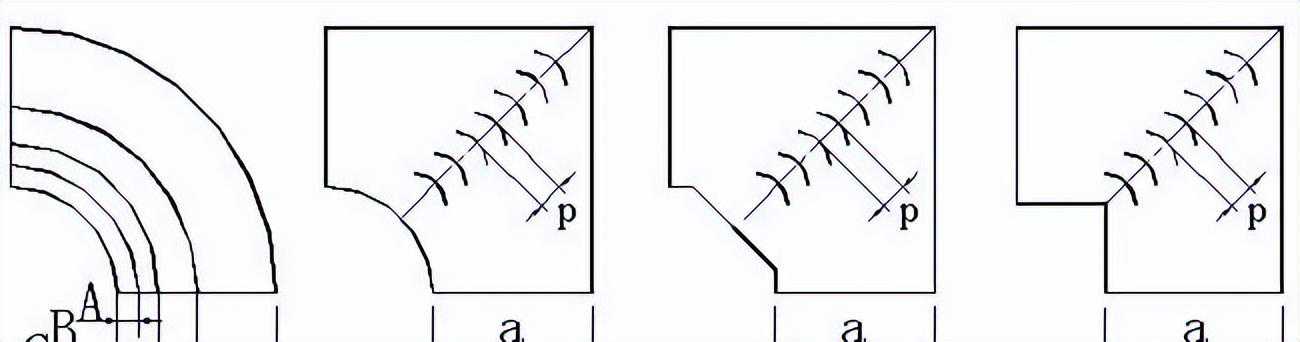

矩形弯管示意
弯管平面边长a（mm）
导流片数
导流片位置
A
B
C
500＜a≤1000
1
a/3
-
-
1000＜a≤1500
2
a/4
a/2
-
a＞1500
3
a/8
a/3
a/2
