陶瓷纤维毯具有很多的优点，例如它的耐温性，可靠性等，在应用的情况下，不但可以更强地协助整体工作程序的应用，并且还能有益于进一步提高应用的效率和节省更多的能源，因而，接下去以便更强的确保应用，阿拉丁接下来就介绍下陶瓷纤维毯的物理使用特性。
依据原材料种类的不一样，陶瓷纤维毯应用温度可分成低温型（900℃下）、基本型（1260℃左右）、高温型（1400~1600℃）三种，较岩棉、玻璃棉等纤维状保温绝热材料的使用温度（500~700℃）高得多。
热导率小在高温区的导热系数不大，具好的保温隔热实际效果。在1000℃时，其导热系数仅为耐火粘土砖15%，为质轻黏土砖的38%左右，但其热导率与温度、容重、渣球含量及纤维直径等有很大关系。
①陶瓷纤维毯导热系数随密度的扩大而减少，但其减少的力度慢慢减少，乃至当密度超出范畴后，导热系数已不降低，并有扩大的发展趋势。
②不一样温度下，导热系数和与之相对性应的密度。
③热导率对应的小容重值，随温度升高而增大。
其容重一般在90~220Kg/m3之间，仅相当于轻质耐火砖的1/5~1/3。

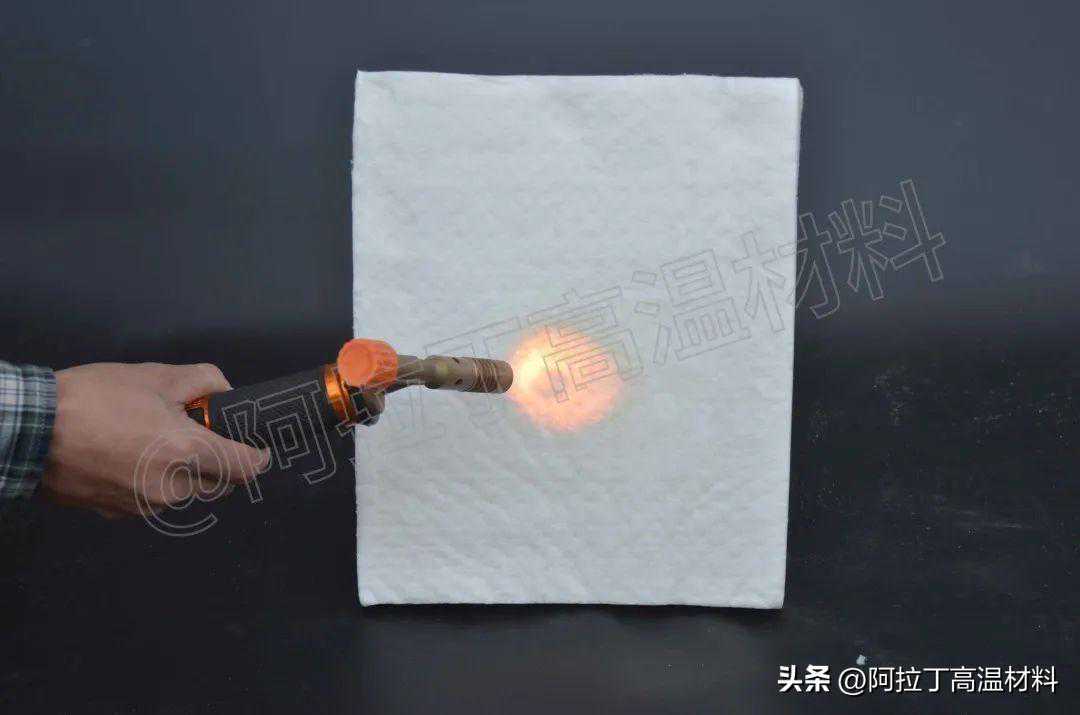

热稳定性好因为陶瓷纤维毯具备延展性并且是较长的化学纤维，故即便温度大幅度转变，也不会造成构造地应力，而且其工艺品属化学纤维内在联系的多孔材料，单个化学纤维的澎涨可被工艺品自身消化吸收。因此辅以适当的施工技术，即可获得足够的强度和耐急冷急热性能。
除强酸、盐酸外，几乎不受别的化学品腐蚀。在空气氧化和中性化氛围中，陶瓷纤维毯具备好的有机化学可靠性。对复原氛围、碱土金属金属氧化物及硫酸盐的有机化学可靠性相对性较弱，易发生析晶，使纤维性能劣化。它的化学稳定性主要取决于它的化学成分及杂质的含量，下表列出了三种不一样成份的有机化学可靠性。从表格中能够看得出，纯Al2O3化学纤维的有机化学可靠性好，而SiO2在50~60%范畴内起伏时，对有机化学可靠性的危害并不大。
